令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問44

配線図

負荷電流に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑭で示す回路の負荷電流を測定するものは。

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

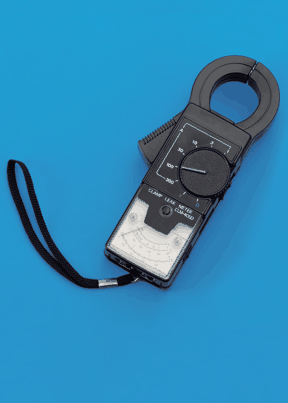

✓ これが正解イ黒い本体の上部に開閉する輪の形のはさみ口があり，回転つまみと指針式の目盛り板，手ひもが付いた計器。CLAMPの字がある

解説

負荷電流を測るのは、クランプ形電流計です。

電流を測る計器には、回路を切って計器を直列に入れる形と、電線を挟むだけで測れるクランプ形があります。使用中の回路の負荷電流を測るときは、回路を切らずに測れるクランプ形が便利です。

⑭は、引込みからBEまでの電線を指しています。この電線に流れる負荷電流を測るには、電線を1本だけ輪の中に通して挟みます。写真では、黒い本体の上に開閉できる輪の形のはさみ口があり、CLAMPの字がある計器が当たります。

他の写真の計器は、測るものが違います。明るさを測る計器、電圧・電流・抵抗を測り分ける計器、三相の相順を調べる計器があり、電線を挟んで電流を測るという使い方ができるのは、輪の形のはさみ口をもつクランプ形に限られます。覚え方は、電線を挟んで測るのはクランプ、です。

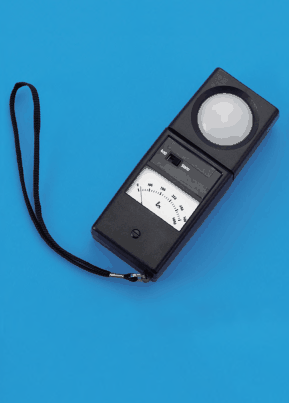

ロ黒い箱形の本体の上端に白い半球状の部分があり，正面に指針式の目盛り板と切替つまみ，手ひもが付いた計器：上端に白い半球状の受光部がある計器は、明るさ（照度）を測る照度計です。電線に流れる電流を測る計器ではなく、負荷電流の測定には使えません。

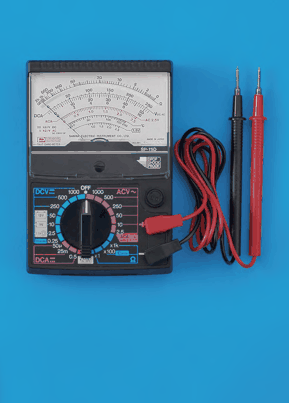

ハ黒い本体に多数の目盛りのある指針式の表示部と，DCV・ACV・DCA・Ωなどの表示のある回転つまみがあり，赤と黒のテストリード2本が付いた計器：回転つまみにDCV・ACV・DCA・Ωなどの表示があり、赤黒のテストリードが付く計器は、回路計（テスタ）です。電流を測るには回路を切って直列につなぐ必要があり、挟んで測る使い方はできません。

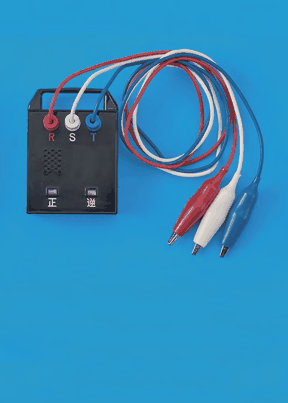

ニ黒い小箱からR・S・Tの表示のある赤・白・青の3本のリード線が出てわにぐちクリップが付き，箱に正・逆の表示がある計器：R・S・Tの表示のある3本のリード線と、正・逆の表示がある小箱は、三相の相順を調べる検相器です。電流の大きさを測る計器ではないため、負荷電流の測定には使えません。

出典：令和8年度上期第二種電気工事士学科試験問44（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
