令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問44

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑭で示す図記号の器具は。

木造2階建住宅の配線図。1階平面図（玄関・和室・居間・台所・風呂，屋外に駐車場・庭），2階平面図（洋室2室・寝室・ベランダ），凡例（ⓐ〜ⓜ印は単相100V回路，ⓝ印は単相200V回路，電灯分電盤の記号），電灯分電盤結線図（1φ3W 100/200V，屋外にWh，屋内にBE 3P 50AF 50A 30mA，分岐はⓐ〜ⓗが1階照明・コンセント，ⓘ〜ⓜが2階照明・コンセントで各100V 2P 20Aの配線用遮断器，ⓝが2階ルームエアコンで200V 2P 20A，分電盤の接地）。図中の指示番号は①〜⑰で，①は引込みから分電盤までの点線の配線，②は台所の壁の図記号，③は屋内のチャイムから屋外の押しボタンへの地中の（VE28）の配線，④⑤は外灯へのEM-CE（VE28）の配線，⑥⑮⑯⑰は1階玄関・階段付近のボックスと配線，⑦⑧は2階洋室入口付近の配線と図記号，⑨はⓝ回路の分岐，⑩は分電盤の接地，⑪は2階洋室のボックス，⑫は2階廊下の図記号，⑬は2階寝室の20A250V Eの図記号，⑭はⓝ回路の遮断器を示す

〔配線図の前書き〕図は，木造2階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．分電盤の外箱は合成樹脂製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

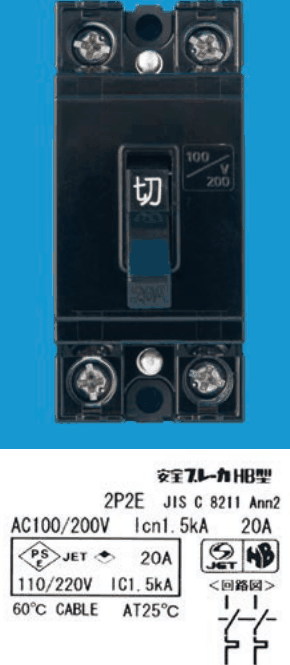

✓ これが正解イカラー写真。黒い2極の器具で，ハンドルに切の表示と100V/200Vの表示。表示ラベルに安全ブレーカHB型 2P2E JIS C 8211 Ann2 AC100/200V Icn1.5kA 20A 110/220V IC1.5kA 60℃ CABLE AT25℃，回路図は2極とも開閉部がある

解説

⑭は200 V 回路の配線用遮断器で、両極に素子のある2P2Eです。

⑭は、電灯分電盤の結線図で、2階ルームエアコンの単相200 V の回路にある遮断器です。図記号はBで、配線用遮断器を表します。漏電遮断器は、図では主幹のBEのようにEの文字を添えて別に表します。

200 V の回路は、2本の電線のどちらも電圧がかかる線です。そのため遮断器は、2本とも過電流を検出して切る必要があり、両方の極に素子を持つ2P2Eの形を使います。写真では、ハンドルに100/200Vの表示があり、ラベルに2P2Eとある安全ブレーカがこれに当たります。

肢を中身で比べると、片側の極にだけ素子がある2P1Eの肢は、一方が接地された100 V 回路用です。漏電遮断器はテストボタンと感度30 mA の表示が目印で、図記号Bの配線用遮断器ではありません。

覚え方は、200 V は両極切れる2P2E、100 V は接地側に素子なしの2P1E、です。

ほかの選択肢の解説

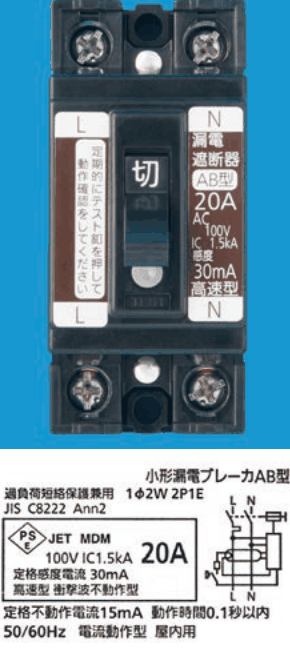

ロカラー写真。黒い器具でL・Nの表示，テストボタン，漏電遮断器 AB型 20A AC100V IC1.5kA 感度30mA 高速型の表示。表示ラベルに小形漏電ブレーカAB型過負荷短絡保護兼用 1φ2W 2P1E JIS C8222 Ann2 100V IC1.5kA 20A 定格感度電流30mA 高速型衝撃波不動作型定格不動作電流15mA 動作時間0.1秒以内 50/60Hz 電流動作型屋内用：小形漏電ブレーカで、テストボタンと感度30 mA の表示があります。回路は100 V 用の2P1Eであり、⑭は図記号Bの配線用遮断器の200 V 回路なので、どちらの点でも合いません。

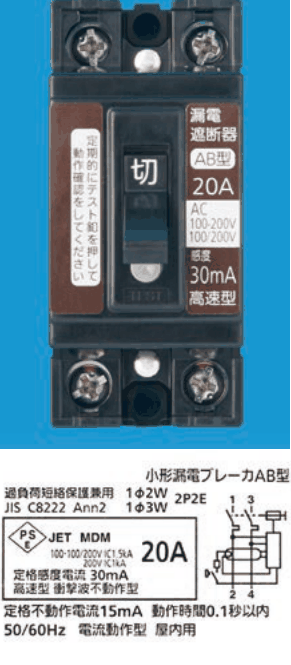

ハカラー写真。黒い器具でテストボタン，漏電遮断器 AB型 20A AC100-200V 100/200V 感度30mA 高速型の表示。表示ラベルに小形漏電ブレーカAB型過負荷短絡保護兼用 1φ2W 1φ3W 2P2E JIS C8222 Ann2 20A 定格感度電流30mA 高速型衝撃波不動作型定格不動作電流15mA 動作時間0.1秒以内 50/60Hz 電流動作型屋内用：100-200 V 用で2P2Eですが、テストボタンのある小形漏電ブレーカです。⑭の図記号はBで漏電遮断器のEを含まないため、漏電遮断器ではなく配線用遮断器を選ぶ必要があります。

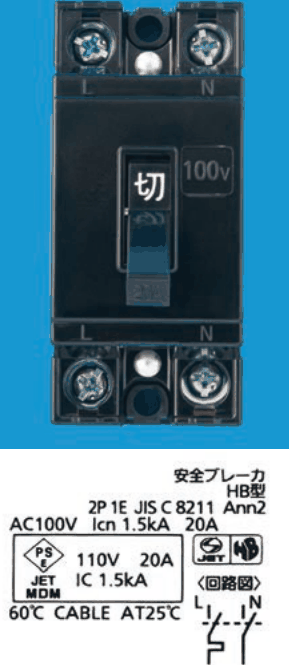

ニ…の表示，L・Nの表示。表示ラベルに安全ブレーカ HB型 2P 1E JIS C 8211 Ann2 AC100V Icn 1.5kA 20A 110V 20A IC 1.5kA 60℃ CABLE AT25℃，回路図は2極とも開閉部があり，過電流の引外し素子の記号はL側だけにある：安全ブレーカですが、ラベルは100 V 用の2P1Eで、素子は片方の極（L側）にしかありません。200 V の回路は2本とも電圧線で、両極を切れる2P2Eが必要なので当てはまりません。

この科目を演習で解くこの問題を記録に残す

出典：令和7年度下期第二種電気工事士学科試験問44（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
