令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問44

✓ これが正解イ

解説

⑭の漏れ電流は、クランプ形の漏れ電流計で測ります。

⑭は、動力分電盤から空調機aへ向かう三相200V回路です。漏れ電流とは、絶縁の劣化などで、電線から大地へ漏れる微小な電流のことです。この電流を測る道具を選びます。

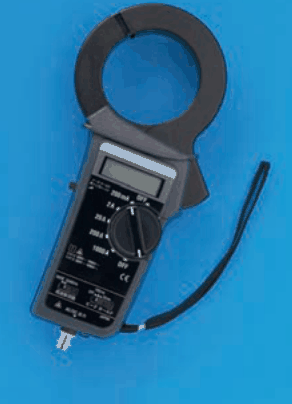

回路が使われている状態で測るには、電線を切断せずに外側から挟んで測るクランプ形の計器が向きます。写真では、上部に大きな輪の形のはさみ口があり、電線をはさんで、表示窓の値を読む計器がそれに当たります。三相の電線をまとめて挟むと、行きと帰りの電流の差である漏れの分だけが現れる、という考え方で測ります。

肢を比べます。針で指す目盛板とリード線2本の計器は、電圧や抵抗などを測る回路計です。ペン形と棒状の器具は、電圧の有無などを調べる検電器の仲間です。MΩの表示がある計器は絶縁抵抗計で、停電させて絶縁抵抗を測る道具です。電流を測るものではありません。

覚え方は、電線を挟んで漏れ電流ならクランプ形の漏れ電流計、です。

ほかの選択肢の解説

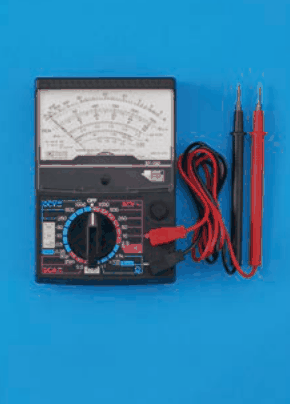

• ロ黒い箱形の本体に多数の目盛りのある指針式の目盛り板と回転つまみがあり，赤と黒のテストリード2本が付いた計器：針式の目盛板に赤と黒のリード線2本が付く計器は、回路計（テスタ）です。電圧や抵抗を測りますが、漏れ電流のような微小な電流を、電線を挟んで測る構造ではありません。

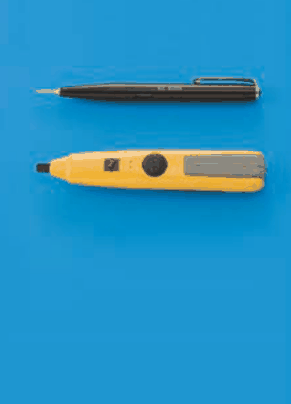

• ハ黒いペン形の器具と，黄色い棒状の器具の2点：黒いペン形と黄色い棒状の器具は、電圧がかかっているかを確かめる検電器の仲間の写真です。電流の大きさを測る機能はないので、漏れ電流の値は測定できません。

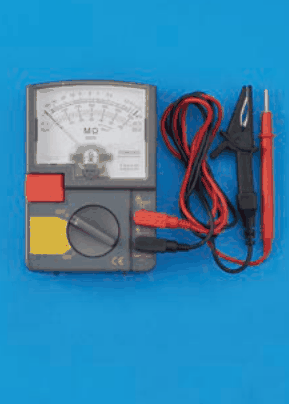

• ニ灰色の本体にMΩの表示のある指針式の目盛り板と回転つまみ，赤いボタンがあり，赤と黒のリード線とわにぐちクリップが付いた計器：MΩの目盛りがあり、わにぐちクリップの付く計器は絶縁抵抗計です。電路を停電させて絶縁抵抗を測るもので、電流の値を直接読む計器ではありません。漏れ電流の測定には使いません。
