令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問27

✓ これが正解ニ

解説

電圧計は並列、電流計は直列、電力計は電流側を直列につなぐ図です。

電圧計・電流計・電力計は、測る量によってつなぎ方が決まっています。電圧計は測りたい部分と並列(横並び)に、電流計は回路と直列(縦つなぎ)にします。電力計は、電流を測るコイルを直列に、電圧を測るコイルを並列に入れる計器で、端子が左に2つ、右に2つあります。

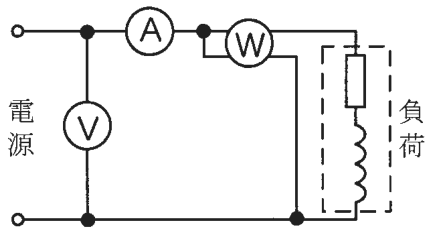

図で決め手になるのは3点です。一つ目は、電圧計Vが電源側で上下の線の間に入っていること。二つ目は、電流計Aが上の線の途中に直列に入っていること。三つ目は、電力計Wの左の2端子と右上の端子が上の線に直列に入り、右下の端子が下の線に接続されて、電圧のコイルが負荷と並列になっていることです。この3点がそろう図が正しい結線です。

ほかの図は、電流計を上下の線の間に並列に入れた図(電源側が電流計で短絡される形)や、電圧計を線の途中に直列に入れた図、電流計と電力計の電流側を並列にした図で、どれかが原則から外れています。

覚え方は、電圧計は並列、電流計は直列、電力計は電流側が直列で電圧側が並列、です。

ほかの選択肢の解説

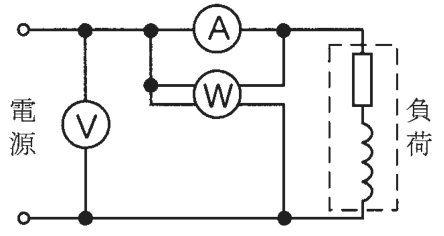

• イ…圧計Vは上下の線の間に接続。その右で上の線から，電流計Aを通る経路と，電力計Wの左の2点に入る経路に分かれ，電流計Aの先と電力計Wの右上の点がつながって負荷へ向かう。電力計Wの右下の点は下の線に接続：上の線で電流計と電力計の電流側が並列に入る図です。電流が二つの道に分かれ、電流計は負荷の全電流を測れず、電力計の電流コイルとも直列になりません。

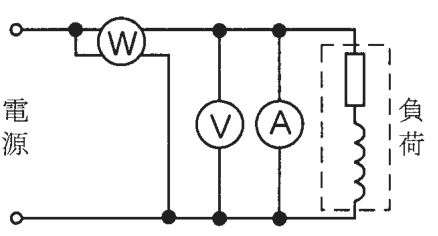

• ロ…力計Wは上の線に入り，左の2点は上の線に，右上の点は負荷側の上の線に，右下の点は下の線に接続。その右で電圧計Vと電流計Aがそれぞれ上下の線の間に接続：電流計が上下の線の間に並列に入る図です。電流計は内部抵抗が非常に小さいため、並列につなぐと大きな電流が流れる短絡に近い状態になり、正しい結線ではありません。

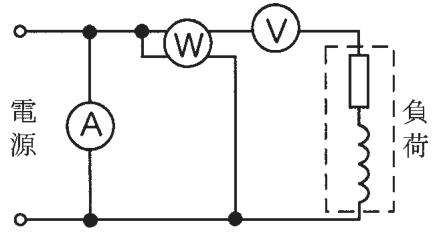

• ハ…流計Aは上下の線の間に接続。その右で電力計Wが上の線に入り，左の2点は上の線に，右下の点は下の線に接続。電力計Wの右上の点から電圧計Vを通って負荷へ向かう：電流計を電源の上下の線の間に並列に入れ、電圧計を負荷側の線の途中に直列に入れた図です。電流計は直列、電圧計は並列という原則の両方に反しています。
