平成27年度下期第二種電気工事士筆記試験（電気技術者試験センター）問24

✓ これが正解イ

解説

電流計と電力計の電流コイルは直列、電圧計は並列です。

電圧計は測りたい2点の間に並列に、電流計は電流の通り道に直列につなぎます。電力計には電流コイルと電圧コイルがあり、電流コイルは負荷と直列に、電圧コイルは負荷と並列に接続します。

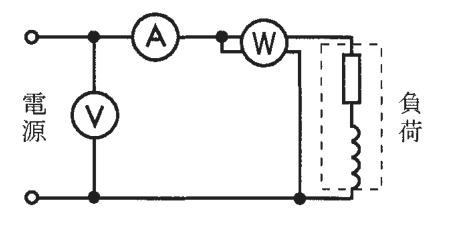

図の電源側を見ると、電源の2線間に電圧計Vが並列に入り、上側の線に電流計Aと、電力計Wの電流コイルが直列に入っています。さらに、電力計の電圧コイルは、W左側の端子（短い線でつながれた端子）から、W右下の端子を通って下側の線へつながり、負荷と並列になっています。

他の図は、電流計を並列にしたり、電圧計を直列にしたり、電力計の端子の結び方が違ったりしています。正しいのは、電流計と電流コイルが直列、電圧計と電圧コイルが並列になっている図です。

覚え方は、電流計・電流コイルは直列、電圧計・電圧コイルは並列、です。

ほかの選択肢の解説

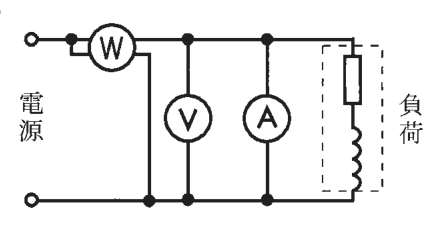

• ロ左の電源の上の線に電力計Wが直列にあり（Wの手前の黒丸とWの間に短い線がつながる），Wの右側から下の線へ線が下りている。その右で電圧計Vと電流計Aがそれぞれ上下の線の間に接続され，右端に破線で囲んだ抵抗とコイルの直列の負荷がある：電流計Aを上下の線の間に並列に入れているのが誤りです。電流計は内部抵抗が非常に小さいので、並列に入れると電源をほぼ短絡する形になり、負荷の電流を測れません。電流計は線の途中に直列に入れます。

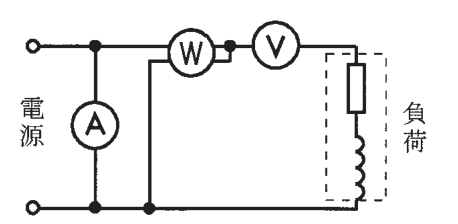

• ハ…流計Aがある。その右で上の線に電力計Wと電圧計Vが直列にあり（WとVの間の黒丸とWの間に短い線がつながる），Wの左側から下の線へ線が下りている。右端に破線で囲んだ抵抗とコイルの直列の負荷がある：電流計Aを電源の2線間に並列に入れ、電圧計Vを上側の線に直列に入れた形で、どちらも誤りです。電圧計は内部抵抗が大きいので、直列に入れると電流がほとんど流れず、負荷にかかる電圧を測れません。

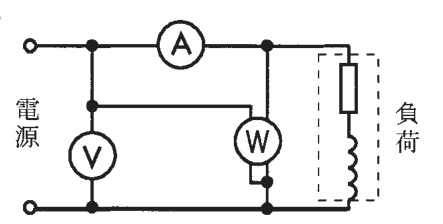

• ニ左の電源の上の線に電流計Aが直列にある。電源の近くで上下の線の間に電圧計Vがあり，その線の途中の黒丸から右へ線が延びて電力計Wにつながる。Wは負荷の手前で上の線と下の線の間に接続され（Wの下側の黒丸とWの間に短い線がつながる），右端に破線で囲んだ抵抗とコイルの直列の負荷がある：電力計Wを、電流計Aより電源側の上の線から引いた線と、負荷の手前で上下の線をつなぐ線との間に入れています。電流コイルが負荷と直列に入っておらず、負荷の電力を正しく測れない結線です。
