令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問26

✓ これが正解ロ

解説

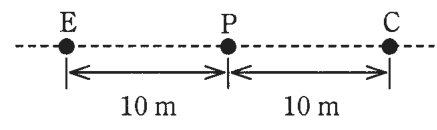

Pを真ん中に、E・P・Cを一直線に10 mずつ離します。

接地抵抗計は、被測定接地極Eから大地へ電流を流し、そのとき生じる電圧を測って抵抗値を出す計器です。そのため、電流を流す補助接地極C(電流用)と、電圧を測る補助接地極P(電圧用)の2本を、地面に打って使います。

配置の決め手は、地面の電位(電圧)の分布です。EとCの間に電流が流れると、EのまわりとCのまわりでは電位が急に変わり、その中間には電位がほぼ一定の平らな部分ができます。Pをこの平らな部分に置くと、Eの本来の電位を測れます。そこで、E、P、Cをこの順に一直線上に並べ、EとP、PとCをそれぞれ10 m程度離す並べ方が選ばれます。

肢を中身で比べます。Pを外側に出す並びやCを真ん中に置く並びは、PがEとCの間に入りません。また、E・C・Pを三角形に近い位置に置き、CとPの間が2 mしかない並びは、補助接地極どうしが近すぎて電位の平らな部分を拾えません。

正解は、左からE、P、Cの順に10 mずつ離して一直線に並べた配置です。覚え方は、電圧用のPはEとCに挟まれた真ん中、です。

ほかの選択肢の解説

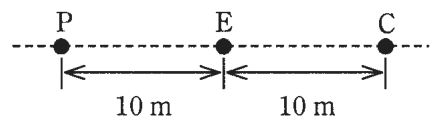

• イ破線の上に左からP，E，Cの3点が一直線に並び，P－E間が10 m，E－C間が10 m：左からP、E、Cの順に並べる肢は、被測定接地極Eが真ん中に入り、電圧用のPがEの外側に出ます。Pが電流の通り道の外に置かれ、中間の平らな電位を測れない並びです。

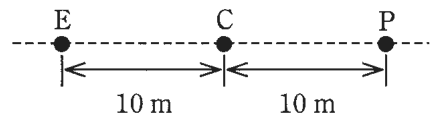

• ハ破線の上に左からE，C，Pの3点が一直線に並び，E－C間が10 m，C－P間が10 m：E、C、Pの順に並べる肢は、電流用のCが真ん中で、電圧用のPが一番外側になります。Cのすぐそばは電位の変化が大きく、Pを外へ置いても正しい電圧を拾えません。

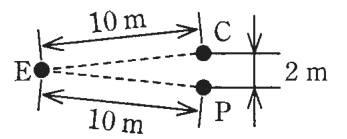

• ニ左にE，右の上にC，右の下にPがあり，EからC，EからPへそれぞれ破線が引かれ，E－C間が10 m，E－P間が10 m，C－P間が2 m：三角形に近い位置に置き、CとPの間が2 mの肢は、補助接地極どうしが近すぎます。電流用と電圧用が互いに影響し合うため、一直線に10 mずつ離す配置になっていません。
