平成28年度上期第二種電気工事士筆記試験（電気技術者試験センター）問16

✓ これが正解イVVF ケーブルを接続する箇所に用いる。

解説

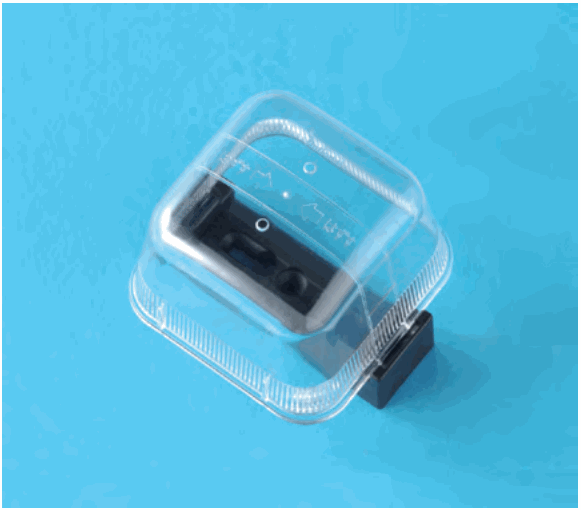

写真の透明なふた付きの箱は、VVFケーブルの接続箇所に用います。

写真の見分けどころは、黒い台に透明な合成樹脂のふたがかぶさっている点です。台には穴が見え、ふたの上面には小さな丸い穴や矢印のような浮き出た印があります。ふたが透明なので、中をのぞけます。

この形は、ケーブルの接続部分を収めて覆う小さな箱で、VVFケーブルの接続箇所に用います。接続部分を箱に収めておけば、むき出しの接続部が外にさらされることがありません。

肢を比べます。スイッチやコンセントを取り付けるものは、器具を固定する取付けの枠やプレートが付きます。合成樹脂管の接続箇所には、管を差し込む口を持つ箱を使います。天井からコードを吊り下げるものは、コードを受ける器具です。写真には、これらの特徴が見えません。透明なふた付きの箱は、ケーブルの接続用と覚えます。

ほかの選択肢の解説

• ロスイッチやコンセントを取り付けるのに用いる。：スイッチやコンセントの取付けには、器具を固定する取付けの枠やプレートが必要です。写真の箱は、透明なふたで覆う形で、そうした器具を並べる箱の見た目ではありません。
• ハ合成樹脂管工事において，電線を接続する箇所に用いる。：合成樹脂管の接続箇所に使う箱には、管を差し込む口が付きます。写真にはそうした管の口が見えず、ケーブルを収める箱のため、この用途とは別のものです。
• ニ天井からコードを吊り下げるときに用いる。：天井からコードを吊り下げるときに使うのは、コードを受ける器具です。写真は黒い台に透明なふたをかぶせた箱の形で、コードを吊るための部品には見えません。
