平成27年度下期第二種電気工事士筆記試験（電気技術者試験センター）問25

✓ これが正解ハ

解説

E・P・Cを一直線に、10 mずつ離して並べる配置です。

直読式接地抵抗計は、被測定接地極Eと電流用の補助接地極Cの間に電流を流し、その途中に置いた電圧用の補助接地極Pで電圧を測って、接地抵抗を求めます。そのため、EとCの間にPを置き、E、P、Cの順に一直線に並べるのが標準の配置です。

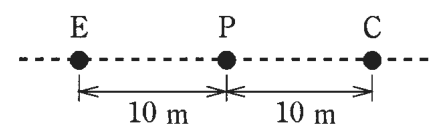

間隔は、E－P間とP－C間をそれぞれ約10 mとします。図で見ると、E、P、Cが破線の上に左からこの順に並び、10 mずつ離れているものが当てはまります。

他の図は、Eが中央に来るもの、Pでなく電流用のCが中央に来るもの、3点を三角形に置くものです。いずれも、EとCの間にPを一直線に置く形になっておらず、正しく測れません。

覚え方は、E、P、C の順に一直線で10 mずつ、つまりアルファベット順に並べる、です。

ほかの選択肢の解説

• イ上にE，左下にP，右下にCがあり，3点が三角形の形に破線で結ばれ，E－P間，E－C間，P－C間がそれぞれ10 m：3点を三角形に置く配置は、電圧用の補助接地極PがEとCを結ぶ線の上にありません。電流の通り道の途中の電圧を測れず、正しく測定できません。補助接地極は一直線に並べる必要があります。

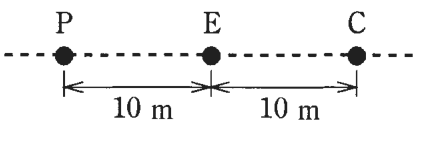

• ロ破線の上に左からP，E，Cの3点が一直線に並び，P－E間が10 m，E－C間が10 m：被測定接地極EをPとCの間の中央に置く配置は、PがEの反対側に来てしまいます。PはEとCの間に置かなければならないので、この並びは誤りで、接地抵抗を正しく測れません。

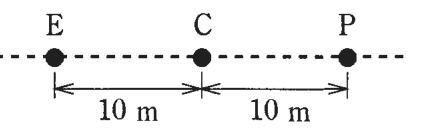

• ニ破線の上に左からE，C，Pの3点が一直線に並び，E－C間が10 m，C－P間が10 m：電流用のCを中央に置き、Pをその先に置く配置は、Pが電流を流す極Cより外側に来ます。PはEとCの間でなければならず、この並びでは正しい電圧をとらえられないので、誤りです。
