平成22年度第二種電気工事士筆記試験（電気技術者試験センター）問23

✓ これが正解ロ

解説

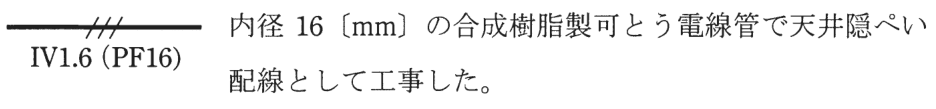

実線は天井隠ぺい配線で、PF16は合成樹脂製可とう電線管です。

配線の図記号は、線の種類で施工場所の区別を示します。実線は天井隠ぺい配線、破線は床隠ぺい配線、点線は露出配線です。線に付く斜線3本は、電線が3本であることを表します。

また、傍記のIV1.6は電線の種類と太さ、かっこ内は電線管の種類と太さです。PFは合成樹脂製可とう電線管、VEは硬質塩化ビニル電線管、Eはねじなし電線管、数字だけの傍記は鋼製電線管（厚鋼電線管）を表します。

問の図記号はすべて実線なので、天井隠ぺい配線です。PF16は内径16〔mm〕の合成樹脂製可とう電線管で、実線の天井隠ぺい配線と合う組合せです。

覚え方は、線の形で露出か隠ぺいか（点線は露出、実線は天井隠ぺい）、かっこの英字で管の種類を見分けることです。

ほかの選択肢の解説

• イ…E19） の字、右に 外径19〔mm〕の薄鋼電線管で露出配線として工事した。 の字：E19はねじなし電線管の表示で、薄鋼電線管ではありません。さらに図記号は実線で、天井隠ぺい配線を表すので、露出配線ではありません。管の種類も施工場所も合っていません。

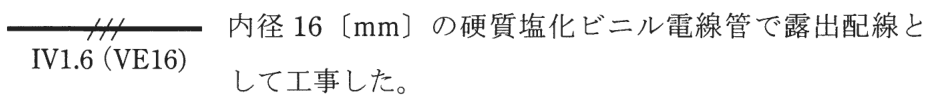

• ハ…VE16） の字、右に 内径16〔mm〕の硬質塩化ビニル電線管で露出配線として工事した。 の字：VE16は硬質塩化ビニル電線管（内径16〔mm〕）を表し、管の種類は合っています。しかし図記号は実線で天井隠ぺい配線を示すので、露出配線とする説明が合いません。露出は点線です。

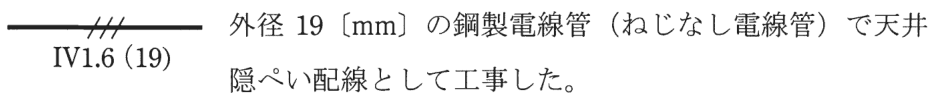

• ニ…19） の字、右に 外径19〔mm〕の鋼製電線管（ねじなし電線管）で天井隠ぺい配線として工事した。 の字：天井隠ぺい配線は実線で合っていますが、傍記が数字だけの19は、鋼製電線管（厚鋼電線管）の表示です。ねじなし電線管ならE19と書くので、管の種類が合いません。
