令和6年度下期第三種電気主任技術者試験 法規（電気技術者試験センター）問12(a)

✓ これが正解460

解説

1.3秒で遮断する装置があるので、300÷5＝60 Ωが上限です。

B種接地工事は、変圧器の内部などで高圧側と低圧側が混触したとき、低圧側の対地電圧の上がり方を抑えるため、低圧側の一端子を大地につなぐ工事です。混触すると高圧電路の1線地絡電流I₁がこの接地を通って流れ、接地抵抗値R_Bとの積だけ低圧側の電位が上がります。そこで電気設備の技術基準の解釈第17条は、R_Bの上限を、許される電位の上がりをI₁で割った値で定めています。

その値は、混触時に対地電圧が150 Vを超えたとき高圧電路を自動的に遮断する時間で変わります。遮断装置がなければ150をI₁で割った値、1秒を超え2秒以内に遮断するなら300をI₁で割った値、1秒以内なら600をI₁で割った値です。遮断が速いほど、高い電圧を短い間だけ許すという考え方です。

問では遮断の時間が1.3秒で、1秒を超え2秒以内の区分に入ります。I₁は5 Aなので、R_B＝300÷5＝60 Ω が上限です。検算として、60 Ωに5 Aが流れたときの電位の上がりは60×5＝300 Vで、この区分で許される300に一致します。

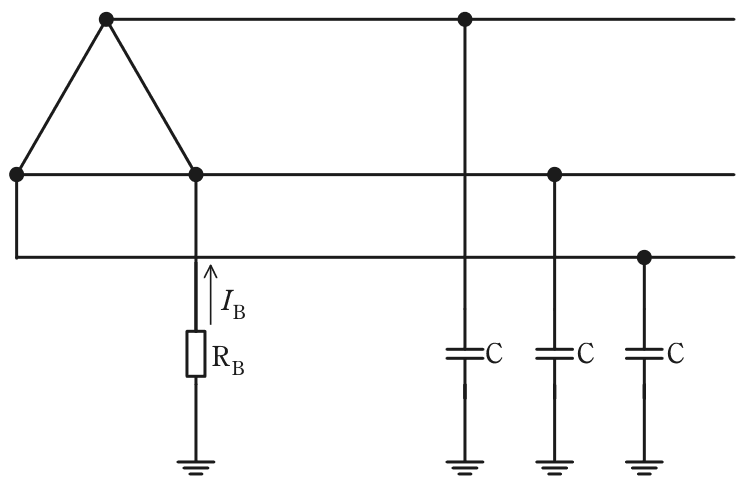

なお図の対地静電容量Cは小問(b)で使う条件で、上限の値には関わりません。遮断の秒数で150・300・600を選び、I₁で割る、の2段で解く問です。

ほかの選択肢の解説

• 120：20 Ωは、正しい上限60 Ωの3分の1で、150・300・600を5 Aで割った30・60・120 Ωのどれとも一致しません。1.3秒の遮断は300の区分なので、300÷5で求めます。
• 230：30 Ωは150÷5で、混触時に自動的に遮断する装置がない場合の上限です。問には1.3秒で高圧電路を遮断する装置があるので、許される値はその2倍になります。
• 340：40 Ωは、正しい上限60 Ωより小さく、係数を1線地絡電流5 Aで割った30・60・120 Ωのどれとも一致しません。装置が1.3秒で遮断する条件で使うのは300の係数です。
• 5100：100 Ωは、係数を5 Aで割った30・60・120 Ωのどれとも一致せず、正しい上限60 Ωを超えます。1秒以内の遮断なら600÷5＝120 Ωとなりますが、1.3秒の遮断はその区分に入りません。
