令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問41
配線図
ボックスに関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1 つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．電灯分電盤及び動力分電盤の外箱は金属製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ロ
解説

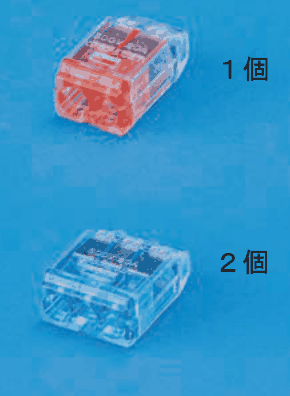

⑪は2本用（赤）1個と3本用（青）2個です。
⑪のボックスには4本のケーブルが集まります。左はコンセントを経て分電盤の回路ⓕへ向かう2心、下はコンセントへの2心、上は点滅器カへの2心、右は照明器具カへの2心です。心線（ケーブルの中の電線1本ずつ）は全部で8本になります。
接続は、役割ごとにまとめます。接地側（白）は、左・下・右の照明の3本を1か所でつなぐので、3本用が1個です。電圧側（黒）は、左の黒と、下のコンセントへの黒と、点滅器へ向かう1本の3本を1か所でつなぐので、3本用がもう1個です。残るのは、点滅器から戻る1本と、照明の黒の2本で、2本用が1個です。3＋3＋2＝8本となり、心線の数と合います。
写真で見分けると、差込口が2つの赤い部品が2本用、3つの青い部品が3本用です。赤1個と青2個の写真が答えで、4本用の黄色い部品は必要ありません。
覚え方は、接続箇所ごとに本数を数え、2本は赤、3本は青、です。
ほかの選択肢の解説

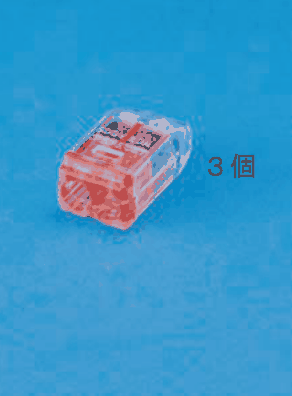

- イ差込口が2つある赤色の透明な差込形コネクタと ３個 の字：赤い2本用だけを3個では、3本の電線を1か所でつなぐ箇所に使えません。⑪には3本を束ねる箇所が2つあるので、3本用の青い部品が必要で、2本用だけでは接続が足りません。

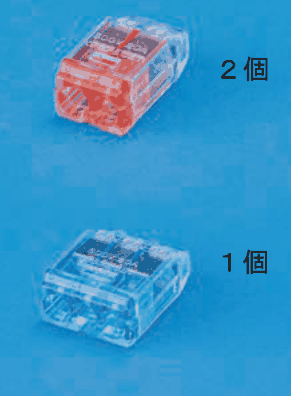

- ハ…２個 の字，下に差込口が3つある青色の透明な差込形コネクタと １個 の字：2本用2個と3本用1個では、3本をつなぐ箇所が1つ足りません。⑪の接続は3本が2か所と2本が1か所なので、青い3本用が2個ないと全部の電線をつなげず、組合せが合いません。

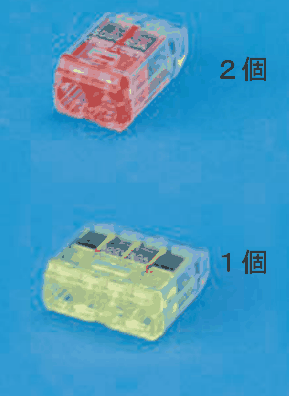

- ニ…２個 の字，下に差込口が4つある黄色の透明な差込形コネクタと １個 の字：2本用2個と4本用1個の組合せは、3本をつなぐ箇所に使う部品がありません。⑪に4本を1か所でつなぐ箇所はなく、黄色い4本用は使いどころがないので、正しい組合せではありません。
出典：令和6年度上期第二種電気工事士学科試験 問41（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
