令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問42

✓ これが正解ハ

解説

⑫は硬質ビニル電線管どうしをつなぐカップリングです。

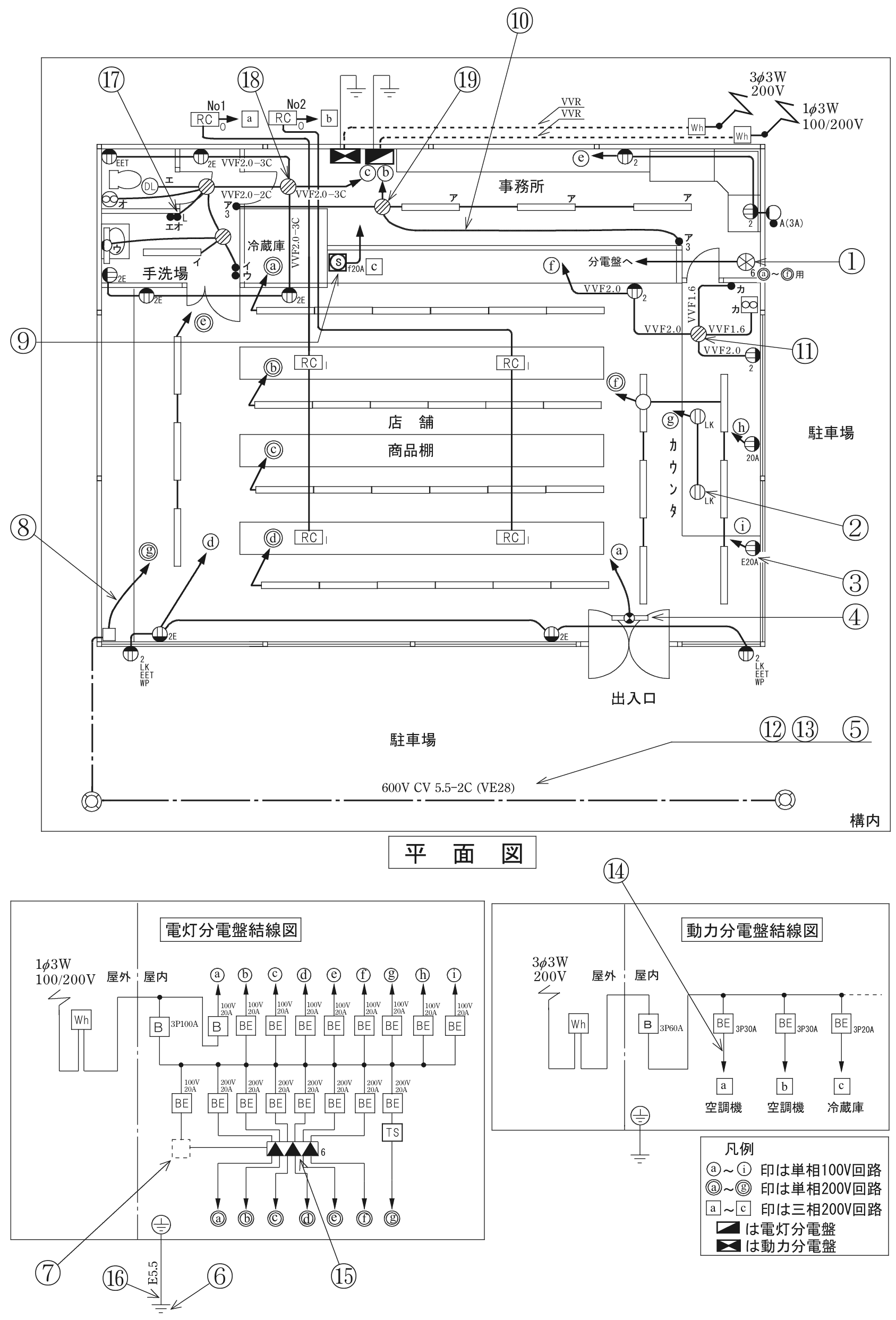

⑫は、駐車場の配線の傍記に（VE28）とある部分で、硬質ポリ塩化ビニル電線管（VE管）どうしをつなぐ部品を選びます。電線管は長さが決まっているため、長い距離に通すには、管と管を継ぎ足す部品が必要で、その部品がカップリングです。

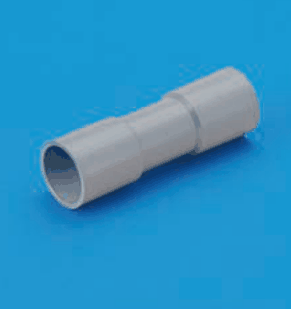

部品は、つなぐ管の材質に合った形のものを使います。VE管は灰色の樹脂でできた硬い管です。つなぐ部品も同じ灰色の樹脂製で、筒の中ほどに段があり、片側がやや太い形になっています。この写真が硬質ビニル電線管の接続部品です。

肢を中身で比べます。茶色がかった樹脂製で口の内側に爪が並ぶ部品は、合成樹脂製可とう電線管に使う形です。金属製で締付けねじが両側に付いた部品や、ねじが1本でらせん状の溝を持つ部品は、金属製の管を接続する部品です。VE管とは材質が違うので、つなぐことができません。

覚え方は、VE管には同じ灰色の樹脂製で中ほどに段のあるカップリング、です。

ほかの選択肢の解説

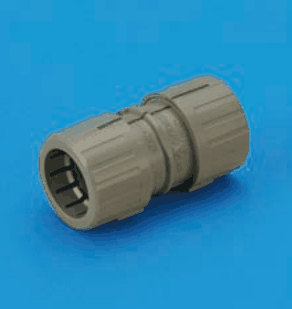

• イ灰色がかった茶色の樹脂製の筒形の部品で，両端が太く中央に継ぎ目があり，口の内側に爪が並んでいる：茶色がかった樹脂製で、口の内側に爪が並ぶ部品は、波形の合成樹脂製可とう電線管をつなぐ形です。⑫の管は曲がらない硬質のVE管ですから、この部品とは合いません。

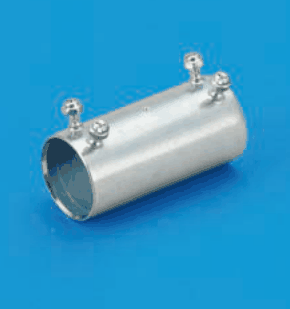

• ロ…両端寄りの上面に締付けねじが2本ずつ計4本ある：銀色の金属製で、締付けねじが2本ずつ付いた筒は、ねじを締めて金属製の管を固定する部品です。⑫は樹脂製のVE管で、金属管用の部品では固定できず、つなげません。

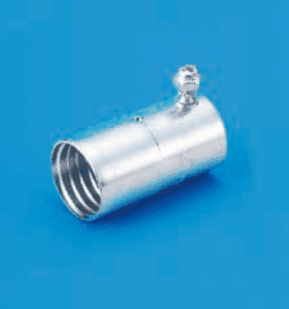

• ニ…上面に締付けねじが1本あり，一方の口の内側にらせん状の溝がある：銀色の金属製で、ねじが1本付き、一方の口の内側にらせん状の溝がある部品は、金属製の管や可とう管を受ける形です。樹脂製の硬いVE管を接続する部品ではありません。
