令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問41

✓ これが正解ハ

解説

⑪は赤（2本用）3個と青（3本用）1個です。

⑪のボックスには、4本のケーブルが集まります。電源側（⑫のボックスから）のケーブルが2心、1個目のダウンライト（DL）へ2心、天井の照明（ノ）へ2心、入口の2個の点滅器へ向かうケーブルが3心です。心線は全部で9本になります。

接続は、役割ごとにまとめます。接地側（白）は、電源側・ダウンライト・照明の3本を1か所でつなぎ、3本用の差込形コネクタが1個です。電圧側は、電源側の黒と点滅器へ向かう黒の2本で2本用が1個です。点滅器から戻る2本は、一方が照明の黒と、もう一方がダウンライトの黒と、それぞれ2本ずつつなぎ、2本用が2個です。合計で2本用が3個、3本用が1個になります。

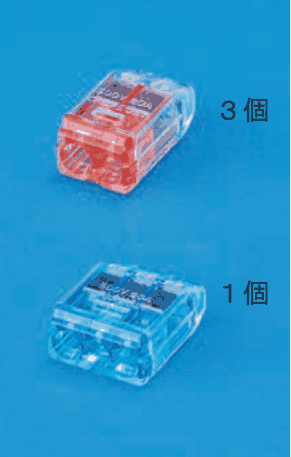

写真で見分けるときは、差込口が2つで赤い部品が2本用、差込口が3つで青い部品が3本用です。赤3個と青1個の写真が答えで、4本用の黄色い部品は必要ありません。

覚え方は、接続箇所ごとに本数を数え、2本は赤、3本は青、です。

ほかの選択肢の解説

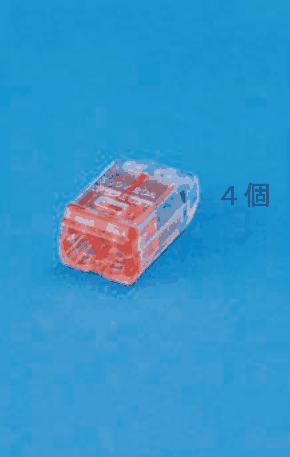

• イ…が写り，４個と添え書きがある：赤い2本用4個では、3本をつなぐ接地側の接続に使えません。⑪には3本を1か所でつなぐ箇所があるので、2本用だけでは接続が足りず、青い3本用が必要になります。

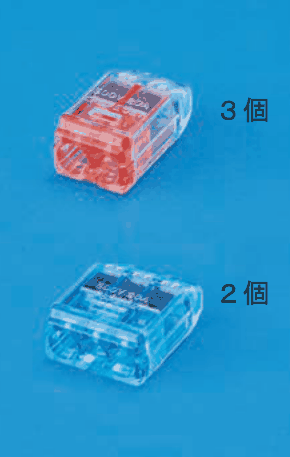

• ロ…に３個，青色の透明な差込口3つの部品に２個と添え書きがある：赤3個はよいのですが、青（3本用）が2個では1個余ります。3本を1か所でつなぐのは接地側の白だけで、青は1個あれば足りるので、最少個数にはなりません。

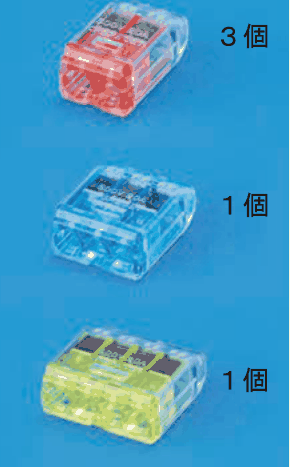

• ニ…に３個，青色の透明な差込口3つの部品に１個，黄色の透明な差込口4つの部品に１個と添え書きがある：赤3個と青1個で足りるところに、4本用の黄色を加えた組合せです。⑪には4本を1か所でつなぐ箇所が無く、黄色は不要なので、最少にはなりません。
