令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問41

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

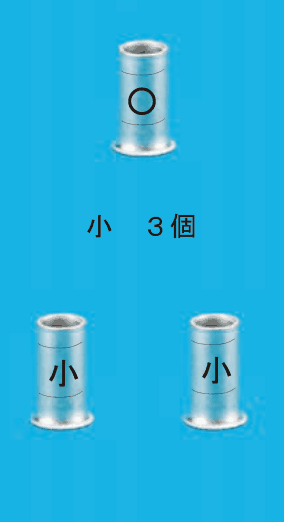

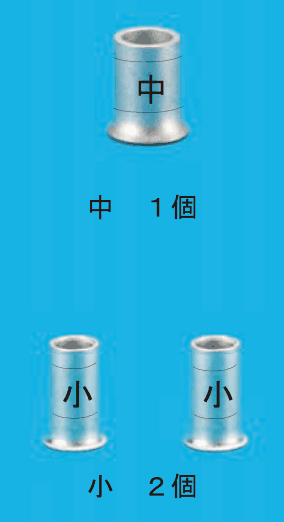

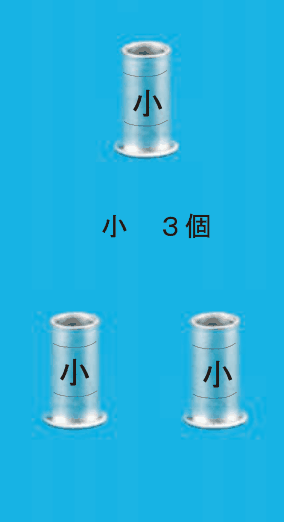

⑪で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線は特記のないものはVVF1.6 とする。また，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。

木造2階建住宅及び車庫の配線図。上は2階平面図で，洋室3室・便所・階段・ベランダがあり，照明器具・コンセント・点滅器・ジョイントボックスの図記号と配線，EET・CL・DL・WP・3などの傍記，引出線の番号①②がある。中段は1階平面図で，台所・ダイニングルーム・リビングルーム・玄関・便所・風呂・階段があり，1φ3W100/200Vの引込みとWh，照明器具・コンセント・点滅器・ジョイントボックス・RCの記号などの図記号と配線，VVF2.0やIV(PF16)の配線，引出線の番号③④⑪⑫⑬⑭⑱がある。左下は車庫で，住宅から(PF22)の配線（⑩）で車庫のBの記号（⑨）に至り，車庫内にIV1.6（E19）の配線（⑰），(E19)の配線（⑧），四角のボックス（⑯）がある。住宅から(FEP)の配線（⑦）でA(3A)の記号の灯具に至る。下は分電盤結線図で，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mA（⑮）に至り，B 100V 20A 8個から回路ⓐ〜ⓗ，B 200V 20A 1個から回路ⓘ（⑤）へ分岐し，接地（⑥）がある

〔配線図の前書き〕図は，木造２階建住宅及び車庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

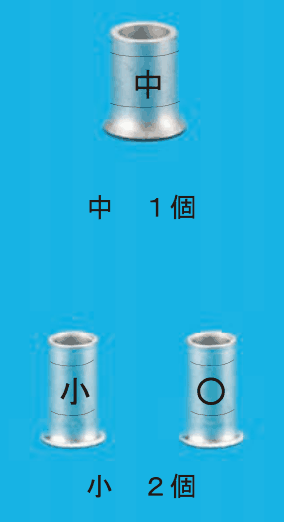

✓ これが正解ニ上に刻印が中の太いリングスリーブ1本と 中 １個 の字，下にリングスリーブ2本（左の刻印は小，右の刻印は〇）と 小 ２個 の字

解説

中1個と小2個（刻印は小と〇）の組合せが正解です。

リングスリーブは、接続する電線の太さと本数の組合せで、大きさ（小・中・大）と圧着後の刻印が決まります。まず、ボックスの中で接続する電線を、白（接地側）の組、黒（電源側）の組、スイッチへの戻り線の組に分けます。⑪のボックスには、2.0 mmの電線（VVF2.0 の回路 a）が入り、残りは特記がないので1.6 mmです。

白の組は、2.0 mmが1本と1.6 mmが3本なので、中スリーブを使い、刻印は中です。黒の組は、2.0 mmが1本と1.6 mmが2本で、小スリーブとなり、刻印は小です。スイッチへの戻り線の組は、1.6 mmの2本なので、小スリーブを使い、刻印は〇です。

以上から、中1個、小2個（刻印は小と〇が1個ずつ）の写真が正解です。覚え方は、1.6 mmの2本は小スリーブで〇、3〜4本なら小、5〜6本なら中、2.0 mmが混ざると大きめのスリーブが必要になりやすい、です。
