令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問41

✓ これが正解イ

解説

白抜き四角の記号は、浅い四角い金属ボックスの写真です。

この問は、図記号の器具を、写真の形から見分ける知識問題です。

⑪は、2階のⓙの字の下にある小さな白抜きの四角の記号で、配線を接続する箱（ボックス）を表します。ケーブルを接続する箱は、金属製の四角い浅い箱に、平らな金属のふたを付けて使います。

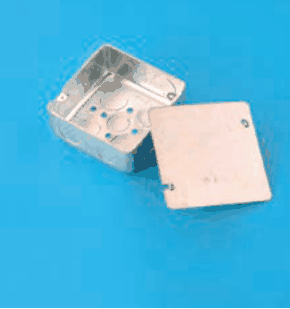

写真で決め手になるのは、箱の形と、側面や底にある丸い打ち抜きの跡です。浅い四角の金属箱で、側面と底に丸い跡があり、横に平らなふたが置いてある写真が、これに当たります。丸い跡は、必要な所だけ穴を開けて電線を通すためのものです。

深い立方体に近い金属箱の写真は、形が浅い箱とは違い、打ち抜きの跡も見えません。透明な樹脂の縦長のカバーや、透明な樹脂の箱は、金属の接続箱とは別の物です。覚え方は、四角い記号は浅い金属ボックス、です。

ほかの選択肢の解説

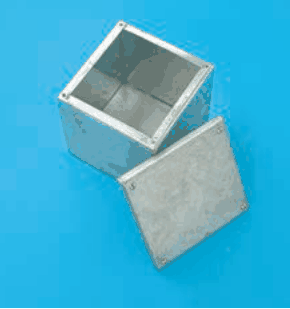

• ロ金属製の四角い深い箱（立方体に近い形）と，その前に立てかけた金属製の四角い平らなふた：金属製ですが、箱は深く立方体に近い形です。浅い四角の箱とは形が違い、側面や底の打ち抜きの跡も写真では見えないので、⑪の記号の器具とは言えません。

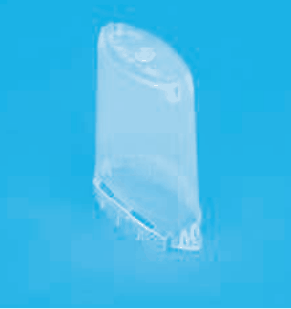

• ハ透明な樹脂製の縦長の丸みのあるカバー：透明な樹脂製の縦長で丸みのあるカバーです。電線を接続する金属の箱には見えず、四角い箱でもないので、白抜きの四角の記号とは結び付きません。

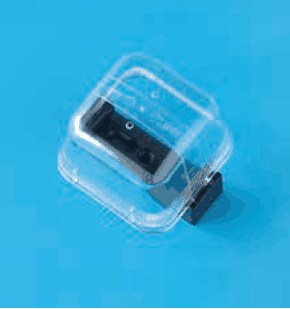

• ニ透明な樹脂製の四角い箱の中に黒色の部品が入り，その一部が箱の外に出ている：透明な樹脂の箱の中に黒い部品が入り、一部が外に出ている写真です。電線をつなぐ四角い金属ボックスとは見た目も作りも違い、⑪の記号の器具ではありません。
