令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問41

配線図

差込形コネクタに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

木造3階建住宅の配線図。左に3階平面図・2階平面図・1階平面図，右に凡例と分電盤結線図 L-2・L-1がある。凡例は，ⓐ〜ⓛ印は単相100V回路，二重丸のⓐ〜ⓑ印は単相200V回路，黒と白に塗り分けた長方形は電灯分電盤。3階平面図は屋上・洋室・階段で，①は洋室の破線の四角（傍記ネ）を指し，⑪はDLの左の四角のボックスを指し，⑮はⓚの左の白丸と黒丸（傍記ニ）を指す。ほかにWP LKの傍記のコンセントとL-2への矢印がある。2階平面図は洋室3室・階段で，上に1φ3W 100/200Vの引込みがあり，分電盤L-2がある。⑩は左の洋室の外周に沿う破線の配線を指し，②は傍記ナの小さな黒い菱形の記号を指し，③はⓙの横の20A・Eの傍記のコンセントを指し，その右にRCの記号（傍記 I と O）がある。1階平面図は玄関・浴室・便所・台所・居間・和室・階段で，分電盤L-1がある。⑧は左端の一点鎖線の配線に添えた（PF22）の傍記を指し，この配線の上端は屋外の照明器具（傍記ノ，A(3A)）である。⑨は玄関の上の黒丸入りの四角の器具とTの記号の間の配線を指し，⑭は玄関のジョイントボックスを指し，⑬は玄関のジョイントボックスとCL（傍記キ）の左のジョイントボックスの間の配線を指し，⑫はCL（傍記キ）の左のジョイントボックスを指す。④は上部のWhから左の器具へ延びる破線の配線を指し，⑦は階段に沿う配線を指し，⑥は右下の20A250V・Eの傍記のコンセントから下へ延びる接地の記号を指す。居間には傍記LDの破線の配線がある。分電盤結線図 L-1は，1φ3W 100/200Vの引込みから屋外のWh，屋内のBE 3P 75AF 60A 30mAを経て，B 3P 50AF 40AからL-2のⓐへ，100V 2P 20AのB（ⓐ〜ⓕ），200V 2P 20AのB（二重丸のⓐとⓑ）に至り，⑤は二重丸のⓐへの200V分岐の配線を指す。分電盤結線図 L-2は，L-1のⓐからB 3P 50AF 30A，100V 2P 20AのB（2階 ⓖ〜ⓙ，3階 ⓚ・ⓛ）がある

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

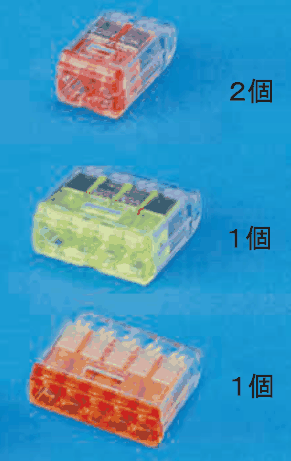

✓ これが正解ロ差込口が2つの赤橙色の差込形コネクタと２個の字，差込口が4つの黄緑色の差込形コネクタと１個の字，黄緑色のものより幅が広く差込口の多い橙色の差込形コネクタと１個の字

解説

2口2個・4口1個・5口1個が最少の組合せです。

差込形コネクタは、電線を差し込むだけで接続できる器具で、接続する電線の本数に合わせて差込口が2・3・4・5口と用意されています。この問は、⑪のジョイントボックスの中で何本ずつがまとまるかを数えます。

⑪（3階の中央のボックス）には、6本のケーブルが集まります。電源側へ向かうケーブル、右のボックスへ向かうケーブル、換気扇（ニ印）、ダウンライト（傍記ヌ）、白丸と黒丸の点滅器（ニ印）、点滅器（傍記ヌ）です。

接地側の白線は、電源側・右のボックス・換気扇・ダウンライト・白丸と黒丸の点滅器の5本が1か所にまとまるので、5口のコネクタが1個です。非接地側の黒線は、電源側・右のボックス・白丸と黒丸の点滅器・ヌの点滅器の4本で、4口が1個です。残りは、換気扇と白丸黒丸の点滅器から来る線どうし、ダウンライトとヌの点滅器から来る線どうしの2本ずつで、2口が2個です。

よって、2口2個・4口1個・5口1個が正解です。覚え方は、白線は全部まとめて1か所、黒線も1か所、残りは照明と点滅器のペアごとに2口、と分けて数えることです。

ほかの選択肢の解説

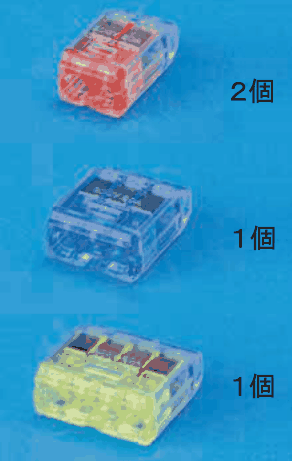

イ…3つの青色の差込形コネクタと１個の字，差込口が4つの黄緑色の差込形コネクタと１個の字：2口2個・3口1個・4口1個では、最大が4口です。⑪には白線5本が1か所に集まるため、5本を1つにまとめられず、接続が成り立ちません。

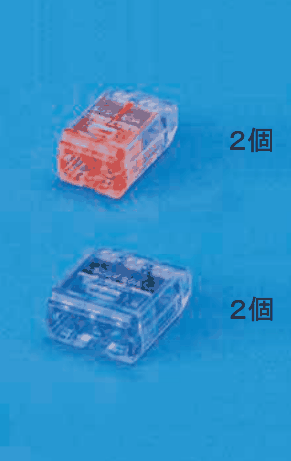

ハ…3つの青色の差込形コネクタと２個の字：2口2個と3口2個では、1個で接続できるのは最大でも3本までです。⑪には白線5本と黒線4本がまとまる箇所があり、3口では差込口が足りません。

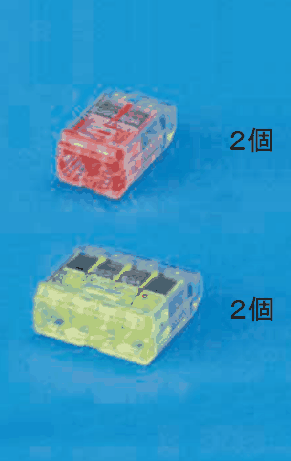

ニ…4つの黄緑色の差込形コネクタと２個の字：2口2個と4口2個の組合せは、黒線4本は4口で足りますが、白線5本は4口に収まりません。5口のコネクタが要るので、4口を2個とする数え方は合いません。
