令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問46
配線図
ケーブルに関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑯で示す部分に使用するケーブルで，適切なものは。
〔配線図の前書き〕図は，木造１階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．分電盤の外箱は合成樹脂製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ニ
解説
3路スイッチへ向かうので、平形3心のVVFケーブルです。
この問は、配線図の線がつなぐ先から必要な心線数を決め、ケーブルの写真と照らす知識で判断します。⑯は、台所の天井の蛍光灯アへ向かう配線のうち、ジョイントボックスから、傍記アと3が添えられた3路スイッチへつながる線です。3路スイッチは、端子が0・1・3の3つあるため、そこへ行くケーブルには3本の心線が必要です。

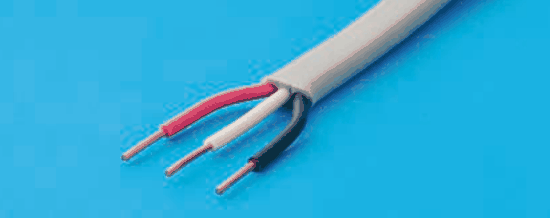

この住宅の屋内配線は、特記がなければ600Vビニル絶縁ビニルシースケーブル平形、つまりVVFです。写真で見分けるときは、灰色で断面が平たく、外装を剥いだ中に赤・白・黒の3本の心線が見えるものが、VVFの3心です。
灰色の平形で、白と黒の2本だけが見えるものは、VVFの2心で、心線が足りません。丸形のケーブルは、VVRなどで、平形のVVFとは外装の形が違います。黒い丸形の外装で心線を透明なテープで押さえた3心のものは、CV（架橋ポリエチレン絶縁ビニルシースケーブル）などの丸形のケーブルで、平形のVVFではありません。
覚え方は、3路スイッチへの線は3心、住宅の屋内配線は平形のVVF、です。
ほかの選択肢の解説

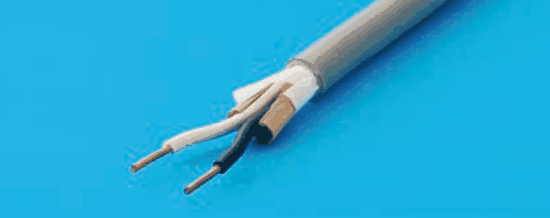

- イ灰色の丸形の外装のケーブルで，外装をはいだ先に白と黒の絶縁被覆の心線2本と介在物が見える：灰色の丸形で、白と黒の2本の心線が見える、2心のケーブルです。心線が足りないうえ、屋内配線の標準である平形のVVFとも外装の形が違います。

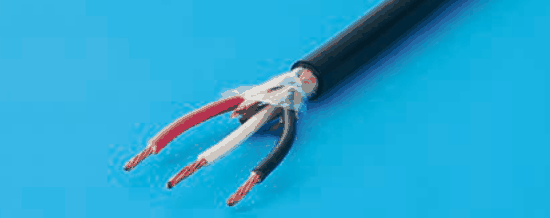

- ロ黒色の丸形の外装のケーブルで，外装をはいだ先に透明のテープと，赤・白・黒の絶縁被覆の心線3本が見える：黒い丸形の外装で、透明なテープと赤・白・黒の3本が見える3心のケーブルです。心線の数は合いますが平形ではなく、注意書きで特記のない屋内配線はVVFとされているので、⑯には当たりません。

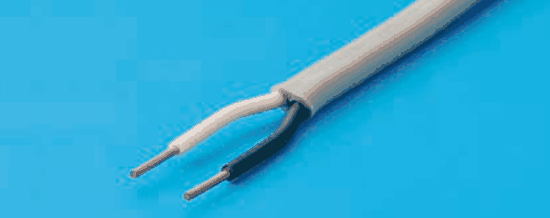

- ハ…白と黒の絶縁被覆の心線2本が見える：灰色の平形で、白と黒の2本が見える、VVFの2心です。外装はVVFでも、3路スイッチの0・1・3の3つの端子へ行く配線には、心線が1本足りません。
出典：令和5年度上期第二種電気工事士学科試験（午前） 問46（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
