令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問44

✓ これが正解ハ

解説

⑭は白・黒が各4本で中スリーブ2個、戻り線は小1個です。

ボックス内の電線の接続を、リングスリーブ（圧着接続用のスリーブ）の種類と最少個数で答える問題です。スリーブの大きさは、接続する電線の太さと本数で決まります。

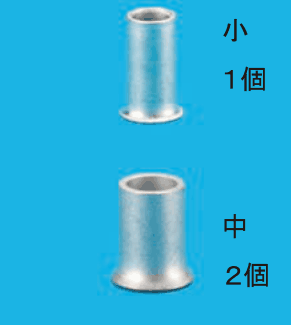

⑭は、1階の台所にあるジョイントボックスで、電源からの太いVVF2.0の回路（b）、台所の奥の器具、蛍光灯、居間側へ向かう配線、蛍光灯のスイッチがつながっています。接地側（白）の電線は4本、電源側の非接地側（黒）も4本集まり、どちらも太さが2.0mmのものが1本、1.6mmのものが3本です。太い電線が混ざる4本の接続は、小スリーブでは入りきらないので、中スリーブを白と黒で1個ずつ使います。さらに、スイッチの戻り線と蛍光灯の線の1.6mm 2本は、小スリーブで足ります。合計は、小1個、中2個です。

覚え方は、白と黒をそれぞれ数え、本数と太さで大きさを決めてから、スイッチの戻り線の組を別に1個数えることです。

ほかの選択肢の解説

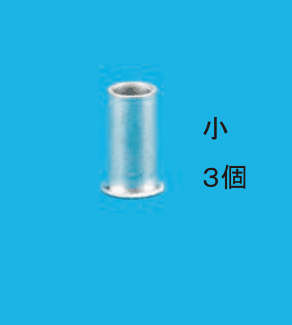

• イ…３個 の字：小スリーブ3個では、2.0mmが混ざる4本の接続を2か所とも小で済ませる前提になります。太い電線を含む4本は小に入りきらず、中が必要です。

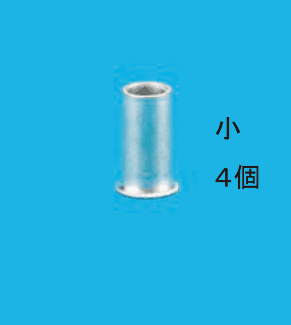

• ロ…４個 の字：小スリーブ4個は、数も種類も合いません。接続の組は白4本、黒4本、戻り線2本の3か所なので4個は多く、太い電線が混ざる接続には中が必要です。

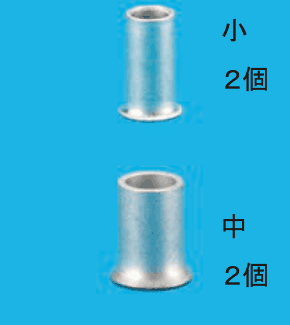

• ニ…２個 の字，下に一回り大きいリングスリーブの写真と 中 ２個 の字：小2個、中2個では合計4個で、接続の組が3か所である数より1個多くなります。戻り線の2本は小1個で足りるので、小は1個で済みます。
