令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問42

✓ これが正解ハ

解説

4路スイッチには4本の電線がつながり、2心ケーブル2本です。

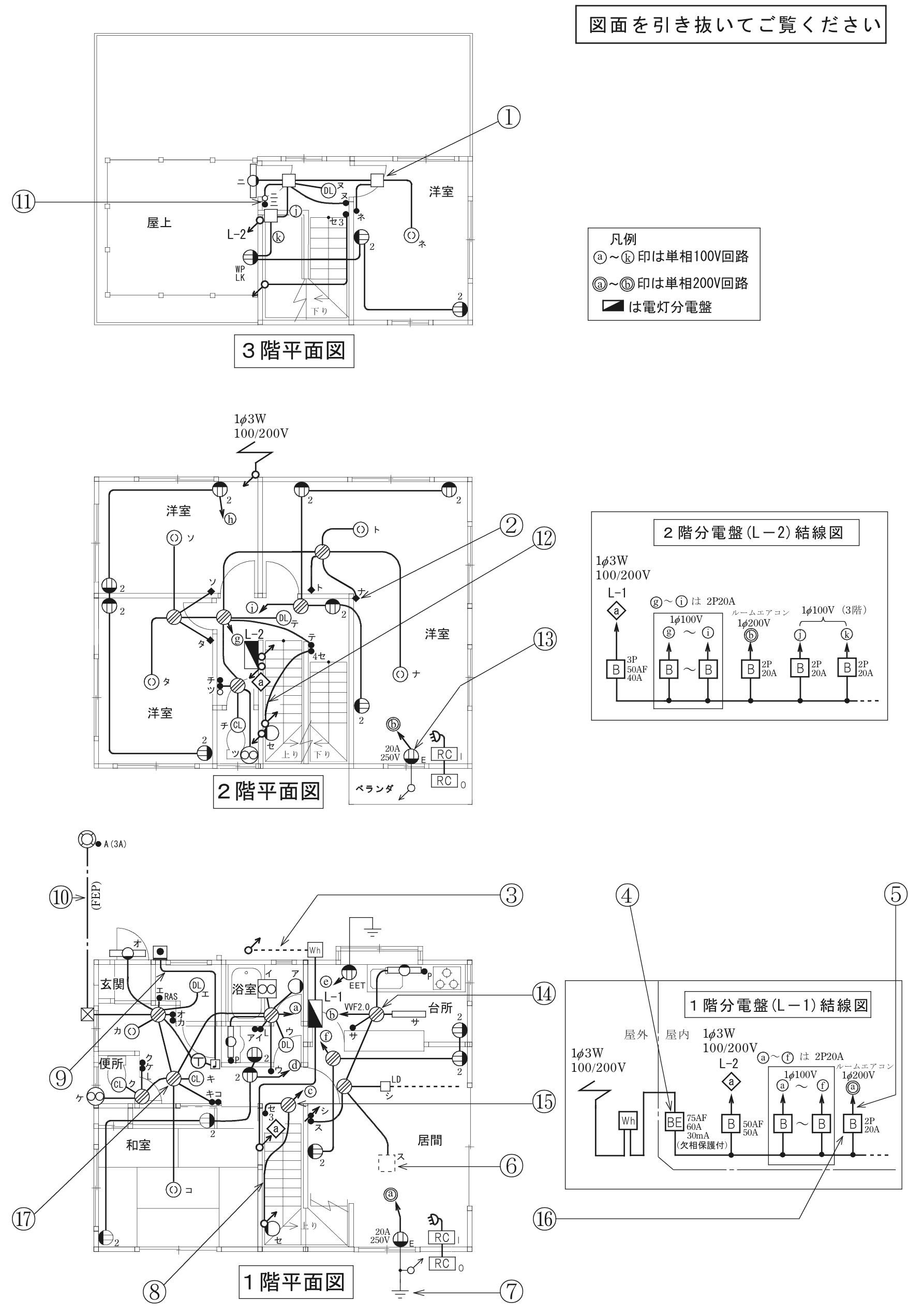

4路スイッチにつなぐ電線の本数を数え、それに合うケーブルを選ぶ問題です。⑫は、2階の階段脇にある4路スイッチ（4の傍記が付いた黒丸）から、階段の下り口にある立上り・引下げの記号（矢印の付いた小さな白丸）へ向かう線を指しています。

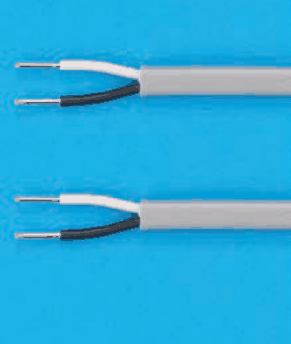

階段の照明は、1階と3階が3路スイッチ、2階が4路スイッチの組み合わせで点滅させます。4路スイッチは、下の階の3路スイッチと上の階の3路スイッチへ、それぞれ渡り線を2本ずつ出すので、合わせて4本の電線が必要です。心線数は最少という条件なので、必要な心線は4本です。ケーブルとしては、心線が2本のものを2本使えば、合計4本になります。

階段の照明器具への電線や、上下の階を行き来する電線は、立上り・引下げの所でつながり、⑫は通りません。ケーブル1本で足りる本数ではなく、3心と2心を組み合わせると5本になって最少を超えます。

覚え方は、4路スイッチは前後に渡り線2本ずつ、合わせて4本、と数えることです。

ほかの選択肢の解説

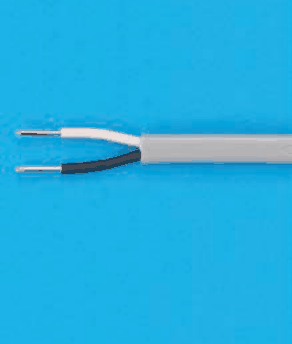

• イ…白色と黒色の2本：心線が2本のケーブル1本では、電線が2本しか通りません。4路スイッチの前後にそれぞれ2本ずつ必要な渡り線の数に、まったく足りません。

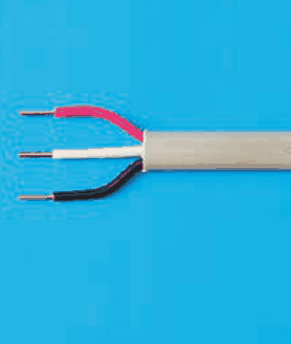

• ロ…赤色・白色・黒色の3本：赤・白・黒の3心のケーブル1本では、通せる電線が3本です。4路スイッチに必要な4本に1本足りないので、これでは回路が組めません。

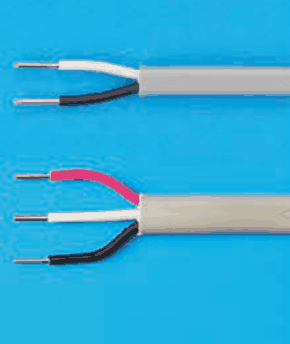

• ニ…上は心線が白色と黒色の2本，下は心線が赤色・白色・黒色の3本：2心と3心の2本では心線が合計5本で、4本よりも多くなります。心線数を最少とする条件に合わず、2心を2本使う組み合わせが最少です。
