令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問41

✓ これが正解ハ

解説

スイッチは黒と赤、ランプは赤と白の間につなぐ写真です。

配線図の記号から器具の結線を読み、実物の裏面の写真と照らし合わせる問題です。⑪は、3階の屋上寄りにある、小さな白丸（表示灯、パイロットランプ）と黒丸（点滅器）を上下に並べた記号で、屋上側の壁付の照明器具（円の半分を黒く塗った記号）と一緒に点灯する表示灯付きの回路です。

図記号では白丸が上、黒丸が下にあるので、写真でも上の器具をランプ、下の器具をスイッチと読みます。問の条件にある電線の色別は、白が電源からの接地側、黒が非接地側です。黒はスイッチに入り、スイッチの出口の赤がその照明器具へ向かいます。ランプは、この赤と白の間に入るため、スイッチを入れたときだけ点灯します。写真では、黒がランプを通らずに下の器具の左の端子に入り、赤が上の器具の右の端子から下の器具の右の端子へ渡され、白が上の器具の左の端子に入るものが合います。

覚え方は、スイッチは黒と赤、ランプは赤と白の間、と整理することです。

ほかの選択肢の解説

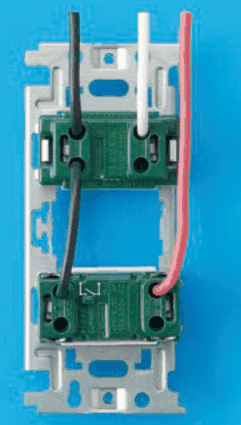

• イ…黒色の電線が上の器具の左の端子に入り，そこから黒色の渡り線が下の器具の左の端子へつながる。上から来た白色の電線が上の器具の右の端子に入り，上から来た赤色の電線が上の器具を通らずに下の器具の右の端子に入る：黒が上の器具へ入って下の器具へ渡され、白は上の器具だけに入っています。ランプが黒と白の間に直接入るため、スイッチと関係なく点灯し続けます。

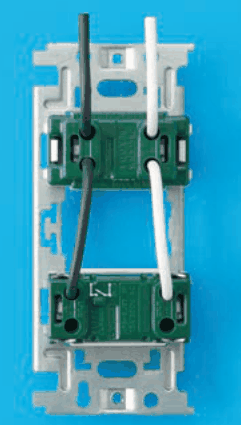

• ロ…黒色の電線が上の器具の左の端子に入り，そこから黒色の渡り線が下の器具の左の端子へつながる。上から来た白色の電線が上の器具の右の端子に入り，そこから白色の渡り線が下の器具の右の端子へつながる。赤色の電線は無い：黒と白がどちらも上から下へ渡され、赤がありません。下の器具のスイッチが黒と白の間に入るため、入れると短絡し、照明器具へ出る線もない結線です。
• ニ…白色の電線が上の器具の左の端子に入り，そこから白色の渡り線が下の器具の左の端子へつながる。上から来た赤色の電線が上の器具の右の端子に入る。上から来た黒色の電線が上の器具を通らずに下の器具の右の端子に入る：白が上の器具から下の器具へ渡され、黒は下の器具の右の端子に入っています。スイッチの両端に白と黒がつながるため、入れた瞬間に短絡する結線です。
