令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問43
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑬で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。
〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ６．３路スイッチの記号「０」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解イ
解説

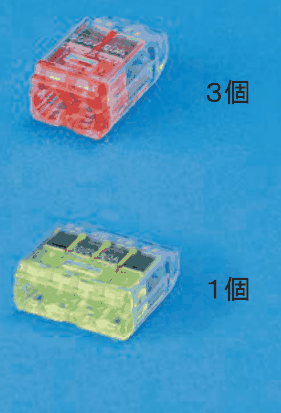

⑬は赤2口を3個と黄4口を1個です。
差込形コネクタは、差し込んだ電線の本数に合わせて、赤・青・黄などの種類を選びます。写真では、差込口が2つのものが赤、3つのものが青、4つのものが黄です。
⑬は、2階の事務室の斜線入りの円で、VVF用ジョイントボックスです。ここに集まる配線は、①へ向かうケーブル（4本の心線）、回路ⓒの電灯分電盤L-2へのケーブル（2本）、左側の照明の列へのケーブル（2本）、右側の照明の列へのケーブル（2本）です。これらを接続ごとに分けます。接地側（白）は、ⓒ、左の照明、右の照明、①の4本を1つにまとめます。電圧側（黒）は、ⓒと①の電源線の2本です。左の照明の黒と①の戻り線、右の照明の黒と①の戻り線は、それぞれ2本ずつです。
接続は、4本が1か所、2本が3か所になります。そのため、黄の4口が1個、赤の2口が3個です。覚え方は、接地側に4本集まるので、黄が1個、残りは2本ずつで赤3個、です。
ほかの選択肢の解説

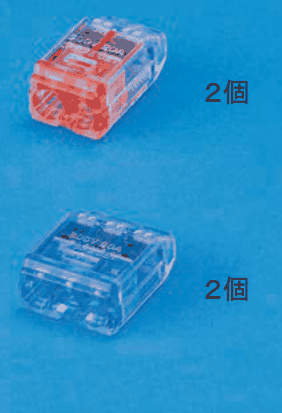

- ロ…２個 の字，下に差込口が3つある青色の透明な差込形コネクタと ２個 の字：赤2個と青の3口2個では、1か所に4本が集まる接地側をまとめられません。3口は3本までしかつなげず、4本を1つにするには4口の黄が必要です。

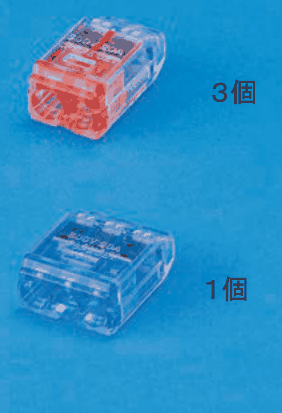

- ハ…３個 の字，下に差込口が3つある青色の透明な差込形コネクタと １個 の字：赤3個と青の3口1個では、接地側の4本がまとまりません。3口では4本は差せず、3口が1個では電線の本数も足りないので、接続が完了しません。

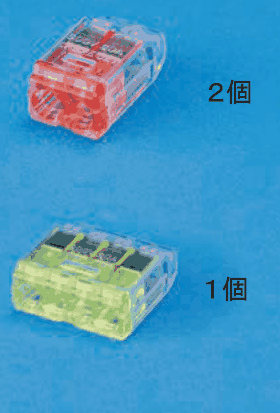

- ニ…２個 の字，下に差込口が4つある黄色の透明な差込形コネクタと １個 の字：黄の4口が1個で、4本の接地側は足ります。けれども赤が2個では、2本ずつ3か所の接続に1か所足りません。個数が不足するため組合せとして合いません。
出典：令和6年度下期第二種電気工事士学科試験 問43（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
