平成24年度下期第二種電気工事士筆記試験（電気技術者試験センター）問42

✓ これが正解ハ

解説

CVケーブルを切る工具は、湾曲した刃のケーブルカッタです。

⑫は、CV 5.5-2C (FEP)と書かれた、一点鎖線の地中配線です。CVケーブルは、導体を絶縁体とビニルのシースで覆った太いケーブルで、ペンチなどでは切りにくいため、専用の工具で切ります。この問は、電線の切断に使う工具を写真から選ぶ知識問題です。

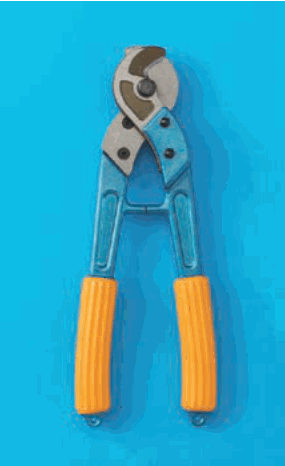

写真で見分けると、先端に湾曲した2枚の刃があり、長い2本の柄で挟んで切る青い工具が、ケーブルを切るケーブルカッタの形です。刃が電線を包み込むように当たるので、太い電線やケーブルを切ることができます。

他の工具は、切る役割が違います。赤いC字形の枠に丸い刃とローラが付いた工具は、管を回しながら切るパイプカッタの形です。黒い工具は、頭部の丸い穴で電線や端子を挟んで押しつぶす形で、切るための刃が見えません。赤い工具は、2つのあごで管を回して締めるパイプレンチの形で、切る刃を持ちません。

電線を切るのは、2枚の刃で挟む形のカッタ、と形で覚えます。

ほかの選択肢の解説

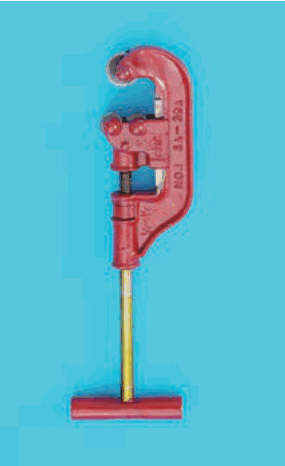

• イ赤色の工具で、C字形の枠に丸い刃と2つのローラが付き、下に黄色の棒と赤いT字形の握りが付いている：赤いC字形の枠に丸い刃とローラが付き、下にT字形の握りがある工具で、管のまわりを回して切る形です。電線を挟んで切る2枚の刃がなく、ケーブルの切断には使いません。

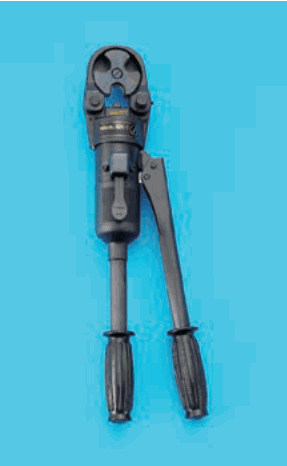

• ロ黒色の工具で、先端に丸い穴のあいた頭部があり、その下の太い胴から長い2本の握りが出ている：黒い工具で、先端の丸い穴のある頭部と太い胴から長い握りが2本出ています。頭部で挟んで押しつぶす形に見え、2枚の刃で電線を切る構造ではありません。

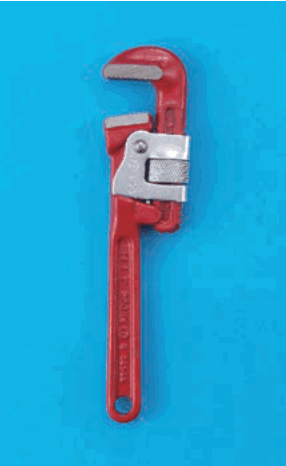

• ニ赤色の工具で、先端にあごが2つあり、銀色の調整部と長い柄が付いている：赤い工具で、先端に2つのあごがあり、銀色の調整部で幅を変えられます。管を回して締めるパイプレンチの形で、刃がないので電線を切る工具ではありません。
