平成26年度上期第二種電気工事士筆記試験（電気技術者試験センター）問47

✓ これが正解ロ

解説

四角に円2つの記号の器具は、ダクトの口のある換気扇です。

⑰は風呂の浴槽の上にある、四角の中に円が2つ並んだ記号（傍記オ）です。傍記は、同じ文字の記号とつながって使われている器具や点滅器を示します。風呂と洗面所の間の壁に並ぶ点滅器にオの傍記が付いているので、⑰はそのスイッチで入り切りする器具です。

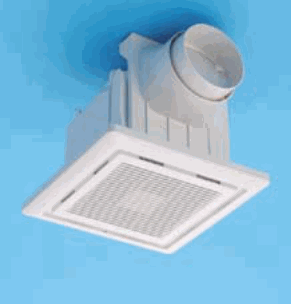

四角の中に円が2つ並ぶ記号は、換気扇を表します。写真では、四角い格子状の面の上に箱形の本体があり、上部から丸い筒状の口が横に出ているものが当たります。この丸い筒状の口は、ダクトをつないで屋外へ空気を送る部分です。

他の写真は、前面に小さな穴が多数ある円形の器具、円形で中央に円弧状の差込み口がある器具、羽根が前面に見える壁や窓に付ける形の器具です。覚え方は、四角に円が2つで換気扇、写真は格子の面とダクトの口、と記号と形を結び付けることです。

ほかの選択肢の解説

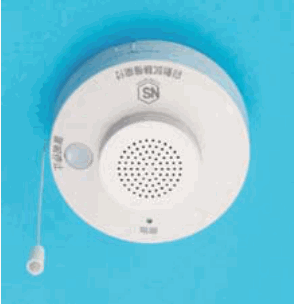

• イ青い背景に置かれた白い円形の器具で、前面に小さな穴が多数ある丸い部分、SN の字のある丸い印、小さな字、小さな丸い窓があり、ひもが下がっている：前面に小さな穴が多数ある円形の器具で、ひもが下がっています。換気扇のように格子の面とダクトの口を持つ形ではなく、⑰の四角に円が2つの記号とは対応しません。

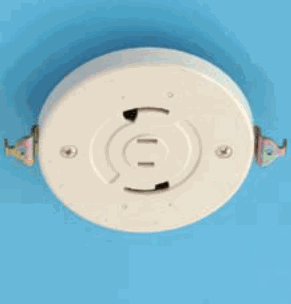

• ハ青い背景に置かれたクリーム色の円形の器具で、中央に円弧状の差込み口があり、左右に金属の取付け金具がある：円形で、中央に円弧状の差込み口があり、左右に取付け金具が付いた器具です。ダクトの口も格子状の面も無く、風呂の⑰にある換気扇の記号の器具とは形が違います。

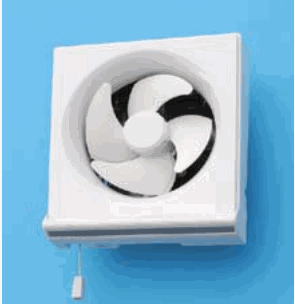

• ニ青い背景に置かれた白い四角い枠の器具で、中に羽根があり、下にひもが下がっている：羽根が前面にそのまま見える、壁や窓に取り付ける形の器具で、ダクトを接続する口がありません。⑰の四角に円が2つの記号は、格子の面とダクトの口のある器具に当たります。
