令和2年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問46

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑯で示す部分に取り付ける機器は。

木造2階建住宅及び車庫の配線図。上は2階平面図，その下に1階平面図，1階平面図の左下に車庫，一番下に分電盤結線図がある。照明器具・コンセント・点滅器・ボックスの図記号と，屋内は実線の配線，2・EET・ET・WP・20A 250V E・DL・CL・P・Lなどの傍記，点滅器と器具の対応を示すカナ，回路番号ⓐ〜ⓘの記号がある。2階平面図は洋室3室・便所・階段・ベランダで，①は便所の右の，CLの字の入った丸の記号（傍記セ）を指す。便所の下にⓖとⓗへの矢印，階段にタの照明器具と黒丸2つの点滅器（傍記タソと3），DLの照明器具（傍記ソ）がある。⑪は階段の右の，矢印の付いた小さな白丸の記号とその左下の斜線の丸のボックスの間の配線の所を指す。ベランダの壁には照明器具（傍記テ）と黒丸の点滅器（傍記WP テ）がある。1階平面図は台所・ダイニングルーム・風呂・便所・玄関・階段・リビングルームで，上側の壁の外の1φ3W100/200Vの引込みの黒丸からWhまでの点線（短い線を並べた線）を⑩が指し，Whの左に接地の記号がある。ダイニングルームの右に分電盤（斜めに黒く塗り分けた長方形）があり，その左のダイニングルームの斜線の丸のボックス（VVF2.0の配線でⓑへの矢印）を⑱が指す。玄関の左にDL（傍記カ）のそばの斜線の丸のボックス（⑫），玄関にDL（傍記オ）・CL（傍記カ）・点滅器（傍記オ）につながる斜線の丸のボックス（⑬）があり，⑫と⑬のボックスの間の配線を②が指す。玄関の右下には照明器具（傍記キ）と四角の中に黒丸の押しボタンの記号があり，その左の傍記IVと短い破線のかぎ形の線と(PF16)の字を③が指す。階段の左に音符の入った四角の記号と丸の中にTの字の記号がある。⑭はリビングルームの上の，階段の下の黒丸の点滅器（傍記ク 3）を指し，⑮はリビングルームの円の中に横線のある記号（傍記ク）を指す。リビングルームの下の壁にRCの記号と20A 250V Eのコンセント（ⓘへの矢印）があり，壁の外のRCの記号の右の破線の小さな四角を④が指す。1階の左下の壁に傍記WPのコンセントと⊠のボックスがあり，コンセントから(PF22)の字のある一点鎖線の配線が車庫のBの記号に至り，⑨はこの一点鎖線を，⑧は車庫のBを指す。⊠のボックスから下へ(FEP)の字のある一点鎖線の配線が二重丸の照明器具（傍記A(3A)）に至り，⑦はこの一点鎖線を指す。車庫の中の配線は点線（短い線を並べた線）で，BからIV1.6(E19)の字のある配線（⑰が指す）が四角いボックスに至り，そこから(E19)の配線で照明器具（傍記シ），コンセント，黒丸の点滅器（傍記シ）に至る。分電盤結線図は，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mA（⑯が指す）に至り，B 9個から100V 20Aの回路ⓐ〜ⓗと200V 20Aの回路ⓘへ分岐する（⑤はⓘの配線を指す）。分電盤の接地の記号から下の接地の記号へ配線があり，⑥は下の接地の記号を指す

〔配線図の前書き〕図は，木造２階建住宅及び車庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．分電盤の外箱は合成樹脂製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

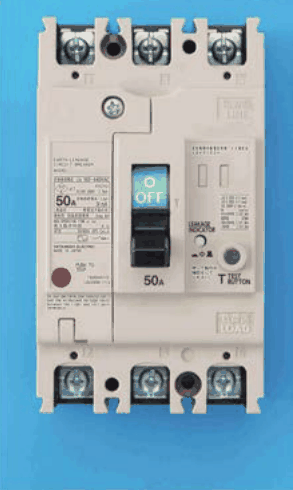

✓ これが正解ハ端子ねじが上下に3つずつある器具。中央に OFF の表示の緑の部分のある黒いハンドルと 50A の表示，右に小さな丸い表示窓と灰色の丸いボタンと T TEST BUTTON の字，左下に赤いボタン，右下に LOAD の字がある

解説

⑯は3極でテストボタンと表示窓のある漏電遮断器。

⑯は分電盤結線図の、BEと書かれた3P・50AF・50A・30mAの機器で、漏電遮断器（過負荷保護付き）です。3Pは3極で、単相3線式の2本の電圧線と中性線の3本をつなぐため、極数は3になります。30mAは漏電を検出する定格感度電流です。

写真で見分けます。漏電遮断器には、漏電を検出する働きを試すテストボタン（TやTEST BUTTONの表示）が付き、漏電表示窓もあります。端子が上下に3つずつあり、ハンドルに50Aの表示があり、テストボタンと表示窓が見えるものが、3極の漏電遮断器です。端子が2つずつの器具は2極で、3Pの⑯には合いません。端子が3つずつでもテストボタンが無いものは、ただの配線用遮断器です。

配線図の機器を選ぶときは、3Pでテストボタン付き、という見分け方で探します。

ほかの選択肢の解説

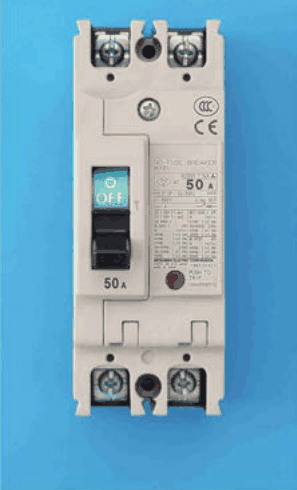

イ…中央に OFF の表示の緑の部分のある黒いハンドルと 50 A の表示，右に赤いボタンと PUSH TO TRIP の字がある：端子が上下に2つずつで、テストボタンもありません。2極の配線用遮断器なので、3Pの漏電遮断器という⑯の条件に合いません。

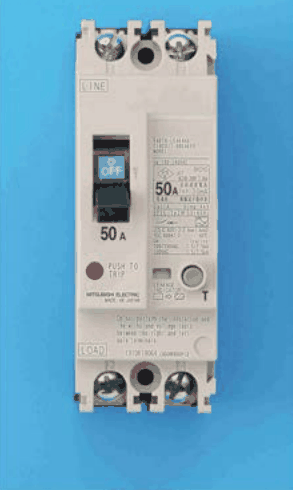

ロ…上に LINE，下に LOAD の字，中央に OFF の表示の緑の部分のある黒いハンドルと 50 A の表示，その下に赤いボタンと PUSH TO TRIP の字，右下に灰色の丸いボタンと T の字がある：テストボタンTは付いていますが、端子が2つずつの2極です。単相3線式の3Pと表された⑯には、極数が足りません。

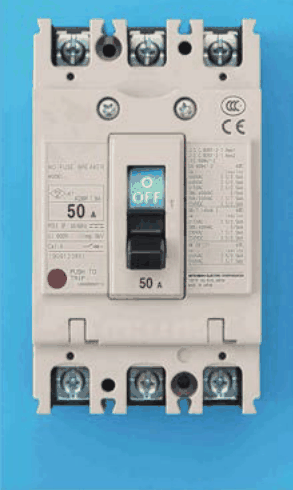

ニ… A の表示，左下に赤いボタンと PUSH TO TRIP の字がある：端子は3つずつで3極ですが、テストボタンも漏電表示窓もありません。漏電を検出しない配線用遮断器なので、30mAの漏電遮断器にはなりません。
