平成21年度第二種電気工事士筆記試験（電気技術者試験センター）問46

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑯で示す部分の天井内のジョイントボックス内において、接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。ただし、ジョイントボックス部分を経由する電線は、その部分ですべて接続箇所を設け、照明器具「ア」への配線は、VVF1.6-2C とする。

木造2階建住宅の配線図。上から2階平面図、1階平面図、分電盤L-1の結線図の順。凡例は無い。屋内の配線は実線。2階平面図：左上と左下に居室、中央上に階段（下りの字と下向きの矢印）、その下に対角線を引いた吹き抜け、中央右に廊下、右に寝室、右下にバルコニー。左上の居室の中央に円の中に横線が1本ある記号（傍記ネ。①はこの記号を指す）があり、右の斜線を引いた円の記号と配線で結ばれている。この斜線を引いた円の記号は、下の壁の黒丸（傍記ネ）、左下の居室の四角の中に円の記号（傍記ヌ）、右上の円の照明器具（傍記ツ）と配線で結ばれている。左上の居室の左上隅と右の壁、左下の居室の右の壁と左下隅に、円の一部が黒く中に線2本がある記号がある。左上の居室の右上隅にも斜線を引いた円の記号があり、左上隅の記号などと配線で結ばれている。左下の居室の四角の中に円の記号（傍記ヌ）は上の壁の黒丸（傍記ヌ）と配線で結ばれている。階段の左の壁に黒丸2つ（傍記3ツ、3ニ）があり、3ニの黒丸からの配線は廊下の DL の字の円（傍記ニ。⑬はこの記号を指す）に至る。階段の上に、小さな白丸から斜め下向きの矢印が出た記号が2つあり、上の矢印の先に L-1 の字がある。階段の右上に小さな四角があり、その近くに ⓗ・ⓙ、右の部屋に ⓗ・ⓘ の字がある。右の部屋に CL の字の円（傍記テ）と壁の黒丸（傍記テ）、廊下の斜線を引いた円の記号、廊下の DL の字の円（傍記ニ）と黒丸（傍記3ニ）がある。吹き抜けに CH の字の円（傍記ク）があり、左の小さな白丸から斜め下向きの矢印が出た記号と配線で結ばれている。廊下の下側に二重の円の中に l の字の記号と ⓘ の字があり、下の壁に円の一部が黒い記号が2つ並ぶ。寝室に CL の字の円（傍記ト）があり、右の壁の黒丸（傍記3ト。⑪はこの黒丸を指す）と配線で結ばれている。寝室の斜線を引いた円の記号は、CL の字の円、左の壁の黒丸2つ（傍記3ト、3ナ）、廊下の斜線を引いた円の記号と配線で結ばれている。寝室の斜線を引いた円の記号は下の四角の中に円の記号（傍記ナ）とも結ばれ、ナの記号は右の壁の黒丸（傍記3ナ）と配線で結ばれている。寝室の右の壁に円の右半分が黒く左半分に横線2本がある記号（傍記 20A250V と E）、その下にプラグの記号と RC の字の四角（傍記I。⑫はこの四角を指す）があり、その下の壁の外に RC の字の四角（傍記O）がある。バルコニーに円の上側が黒く縦線2本がある記号（傍記WP。②はこの記号を指す）がある。1階平面図：左上に風呂、その下に床の間と和室、中央に階段（上りの字）、右上に台所、右に居間、中央下に玄関。上の外壁の外に点線があり、左から丸の中に H の記号（左に接地の記号。傍記 電気温水器（深夜電力利用） 1φ2W 200V 8kW）、VVR の字、BE の字の四角、Wh の字の四角、TS の字の四角、黒丸（そこから上に折れ線の引込線の記号が出る）、Wh の字の四角が並び、点線は右へ延びて下に折れ、L-1 に至る。⑦は丸の中に H の記号と BE の四角の間の点線を指し、⑨と⑭は同じ引出線で折れ線の引込線の記号を指す。風呂の右隣の部屋の上の壁に円の上側が黒く縦線2本がある記号（傍記E20A。⑧はこの記号を指す）がある。風呂に円の上側が黒い照明器具（傍記シ）、四角の中に円が2つ並んだ記号（傍記サ）、CL の字の円（傍記ス）、斜線を引いた円の記号、黒丸2つ（傍記シ、Lサ）があり、その右に横長の長方形と円を組み合わせた照明器具（傍記セ）と黒丸2つ（傍記セ、ス）がある。床の間に横長の長方形と円を組み合わせた照明器具（傍記コ）と黒丸（傍記コ）がある。和室に斜線を引いた円の記号と丸の中に丸括弧の記号（傍記ケ）、上の壁の黒丸2つ（傍記ケ、チ）、壁の円の一部が黒い記号が2つある。階段の左上の壁の円の一部が黒い記号から矢印が出て、その近くに ⓖ の字がある。その右に丸の中に小さな円が2つ並んだ記号（傍記タ）、DL の字の円（傍記ソ）と DL の字の円（傍記チ）、斜線を引いた円の記号、黒丸2つ（傍記ソ、Lタ）があり、階段に円の右側が黒い照明器具（傍記ツ）と黒丸（傍記3ツ）、小さな白丸から斜め上向きの矢印が出た記号、上向きの矢印で ⓑ がある。階段の右上に長方形の対角の半分が黒い記号（傍記L-1。⑮はこの記号を指す）がある。台所の上の外壁に横長の長方形と円を組み合わせた照明器具（傍記イ）と黒丸（傍記イ）、丸の中に小さな円が2つ並んだ記号（傍記ウ）と黒丸（傍記Lウ。⑩はこの黒丸を指す）がある。台所の斜線を引いた円の記号から矢印で ⓐ に至る。台所の横長の長方形の中に円の記号（傍記ア。⑯はこの記号を指す）は、上の斜線を引いた円の記号へ VVF2.0、右の四角の中に円の記号（傍記エ）へ VVF2.0、左下の黒丸（傍記ア）へ VVF1.6、下の丸の中に T の記号へ VVF1.6 の配線で結ばれている。丸の中に T の記号（⑱はこの記号を指す）の右に破線の小さな四角（④はこの四角を指す）があり、その配線は下へ延びて玄関の四角の中に黒丸の記号に至る。台所の右上の壁の円の一部が黒い記号から矢印で ⓒ、台所の下の壁の円の一部が黒い記号から矢印で ⓔ に至る。台所の右の壁の黒丸（傍記3エ）からの配線は、四角の中に円の記号（傍記エ）を通り、居間の斜線を引いた円の記号に至る（③はエの記号と居間の斜線を引いた円の記号の間の配線を指す）。居間の斜線を引いた円の記号は、左の壁の黒丸2つ（傍記オ、3エ）と CH の字の円（傍記オ）と配線で結ばれている。居間の右の壁に円の右半分が黒く左半分に横線2本がある記号（傍記 20A250V と E）があり、そこから矢印で二重の円の ⓚ に至る。その下にプラグの記号と RC の字の四角（傍記I）、壁の外に RC の字の四角（傍記O）がある。居間の右の壁の別の記号から矢印で ⓓ に至り、左下の外壁に円の一部が黒い記号（傍記WP）がある。玄関の近くに CL の字の円（傍記カ）、円の上側が黒い照明器具（傍記キ）、黒丸3つ（傍記ク、キ、3カ）と黒丸（傍記3カ）がある。和室の右隣の下の壁に円の下側が黒く縦線2本がある記号があり、そこから矢印で ⓕ に至る。この記号から下へ一点鎖線が延び（⑰はこの一点鎖線を指す）、屋外の二重の円の記号（右下に黒丸。傍記 A(3A)）に至る。一点鎖線の傍記は VVF1.6-2C と (VE22) で、⑥は (VE22) の字を指す。分電盤L-1の結線図：1φ3W 100/200V の引込線（折れ線の記号）から、Wh の字の四角（⑲はこの四角を指す）を経て、屋外と屋内を分ける線をはさんで屋内の BE の字の四角（傍記 3P 50AF 50A 30mA。⑤はこの四角を指す）に至り、その先に B の字の四角が12個ある。B の傍記は ⓐ〜ⓙ が 100V 2P 20A、ⓚ と ⓛ が 200V 2P 20A。上の区分は、ⓐ・ⓑ が1階の照明、ⓒ〜ⓖ が1階のコンセント（ⓕ に屋外灯の字）、ⓗ が2階の照明、ⓘ・ⓙ が2階のコンセント、ⓚ が1階・ⓛ が2階のルームエアコン。引込線からの別の線に TS の字の四角、Wh の字の四角、BE の字の四角（傍記 2P 50AF 40A 30mA）、VVR の字、丸の中に H の記号（傍記 電気温水器（深夜電力利用） 1φ2W 200V 8kW。下に接地の記号）が直列につながる

〔配線図の前書き〕図は、木造２階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを１つ選びなさい。

【注意】

答えと解説

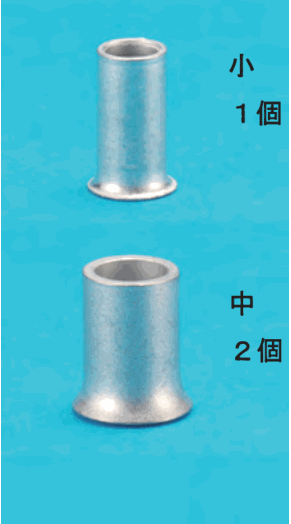

✓ これが正解イリングスリーブの写真2つ。上は 小 １個、下は 中 ２個 の字

解説

接続は、小スリーブ1個と中スリーブ2個で足ります。

⑯は、台所の照明器具ア（長方形の中に円の記号）の天井内にあるジョイントボックスです。ここに集まる電線を、すべてリングスリーブで圧着する場合の、スリーブの種類と最少個数を求めます。

図から、ここには5方向の配線が集まります。上のVVF2.0（斜線を引いた円の方へ）、右のVVF2.0（照明エへ）、下のVVF1.6（ベルトランスTへ）、左のVVF1.6（スイッチアへ）、そして照明器具ア（VVF1.6-2C）です。まず、接地側の白線は、2.0 mmが2本（上と右）、1.6 mmが2本（ベルトランスと照明器具）の計4本で、2.0 mmを含む4本なので中スリーブです。次に、電源の黒線は、2.0 mmが2本、1.6 mmが2本（ベルトランスとスイッチへ）の計4本で、これも中スリーブです。

最後に、スイッチから戻る線と照明器具の黒線は、どちらも1.6 mmで2本ですから、小スリーブです。合計は、小が1個、中が2個です。

覚え方は、接続する線を白と黒、スイッチの戻りに分け、太さと本数でスリーブを選ぶ、です。

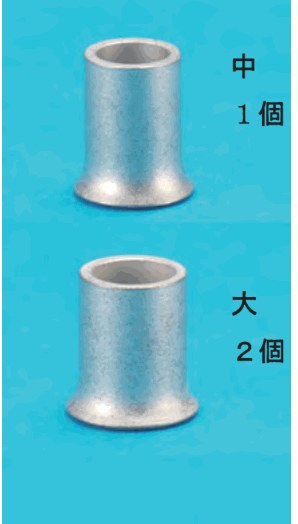

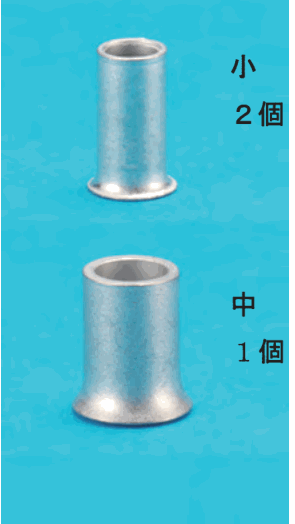

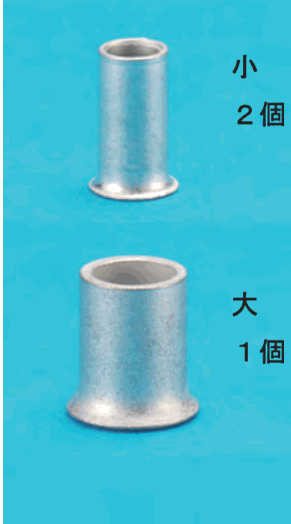

ほかの選択肢の解説
