令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問46

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

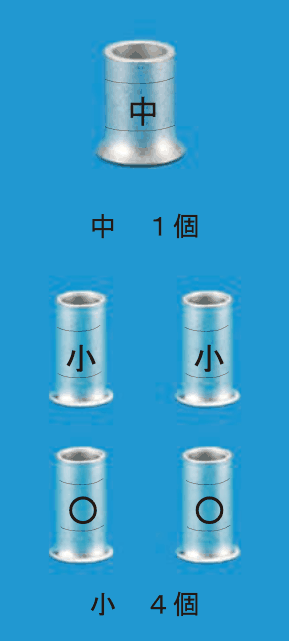

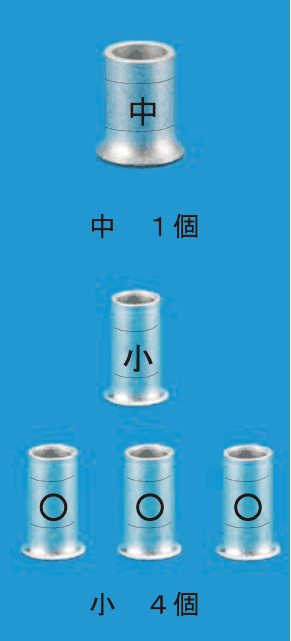

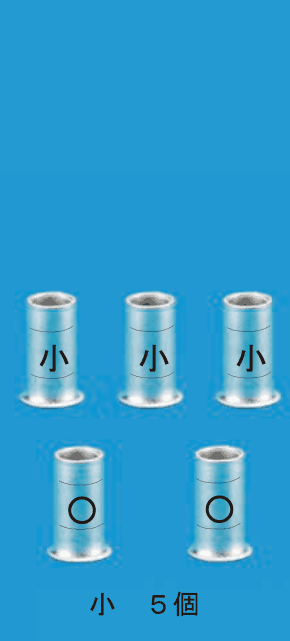

⑯で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。また，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。なお，ボックスからスイッチ(ク,ケ,コ)に至るケーブルの心線数は最少とする。

木造2階建住宅の配線図。1階平面図（玄関・和室・居間・台所・風呂，屋外に駐車場・庭），2階平面図（洋室2室・寝室・ベランダ），凡例（ⓐ〜ⓜ印は単相100V回路，ⓝ印は単相200V回路，電灯分電盤の記号），電灯分電盤結線図（1φ3W 100/200V，屋外にWh，屋内にBE 3P 50AF 50A 30mA，分岐はⓐ〜ⓗが1階照明・コンセント，ⓘ〜ⓜが2階照明・コンセントで各100V 2P 20Aの配線用遮断器，ⓝが2階ルームエアコンで200V 2P 20A，分電盤の接地）。図中の指示番号は①〜⑰で，①は引込みから分電盤までの点線の配線，②は台所の壁の図記号，③は屋内のチャイムから屋外の押しボタンへの地中の（VE28）の配線，④⑤は外灯へのEM-CE（VE28）の配線，⑥⑮⑯⑰は1階玄関・階段付近のボックスと配線，⑦⑧は2階洋室入口付近の配線と図記号，⑨はⓝ回路の分岐，⑩は分電盤の接地，⑪は2階洋室のボックス，⑫は2階廊下の図記号，⑬は2階寝室の20A250V Eの図記号，⑭はⓝ回路の遮断器を示す

〔配線図の前書き〕図は，木造2階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

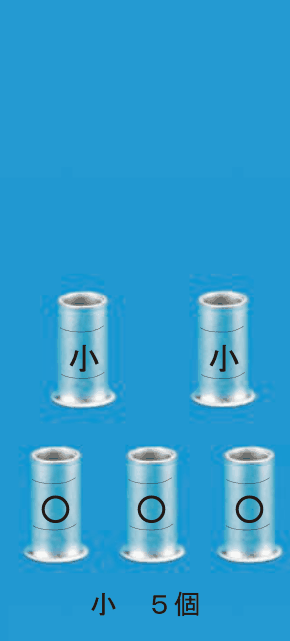

✓ これが正解イカラー写真。刻印が小のスリーブ2個と刻印が〇のスリーブ3個，小 5個と添え書きがある

解説

⑯は小スリーブ5個で、刻印は〇が3個、小が2個です。

リングスリーブは、電線の太さと本数で、種類と刻印が決まります。VVF1.6 の場合、2本の接続は小スリーブで刻印は〇、3本または4本の接続は小スリーブで刻印は小、5本は中スリーブで刻印は中です。

⑯のボックスに集まるのは、⑮のケーブル（赤・白・黒の3心）、ク・ケ・ダウンライト（コ）の各2心、点滅器（ク・ケ・コ）へ向かう心線4本（共通の電源側1本と、ク・ケ・コの戻り線3本）です。接地側（白）は、⑮の白とク・ケ・コの白の4本をまとめるので、小スリーブ（刻印は小）が1個です。電圧側は、⑮の黒と点滅器の共通線の2本で、小スリーブ（刻印は〇）が1個です。ク、ケの各戻りは、それぞれ2本で〇が2個です。コは、コの黒と⑮の赤と点滅器の戻りの3本で、刻印は小が1個です。

合計は小スリーブ5個で、刻印は〇が3個、小が2個です。5本をまとめる所が無いので、中スリーブは使いません。

覚え方は、2本は〇、3〜4本は小、5本から中、です。
