令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問46
配線図
配線に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑯で示す図記号のものは。
〔配線図の前書き〕図は，木造２階建住宅及び車庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．分電盤の外箱は合成樹脂製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解イ
解説
四角い記号は、浅い金属箱のアウトレットボックスです。
配線図の四角い記号は、ボックスを表します。⑯は、車庫の中で、（E19）の配線が何本か集まる所に描かれた四角で、電線の接続や分岐を行うためのアウトレットボックスです。

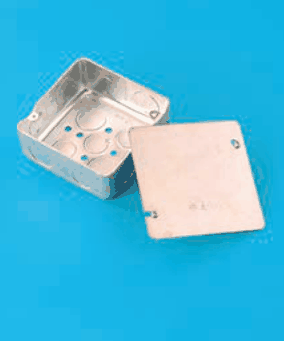

写真の4つを比べると、浅い四角い金属製の箱で、側面や底に丸い打ち抜き穴があり、平らな金属のふたが付くものがアウトレットボックスです。必要な所の打ち抜き穴を抜いて、電線管をつなぎます。
深い大きな箱で、ふたが四隅のねじで止まるものは、電線の引き入れを助けるプルボックスです。長方形で管の接続口が付いた箱は、スイッチやコンセントを付ける露出形のボックスです。透明な樹脂のカバーが付いたものは、金属管の接続箱とは別の器具です。覚え方は、浅い四角い箱で穴が開けられ、平らなふたが付くのがアウトレットボックス、です。
ほかの選択肢の解説

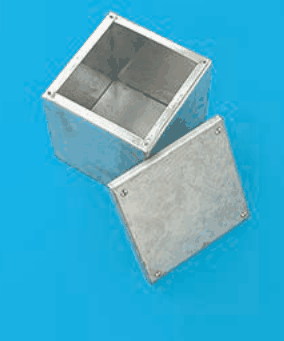

- ロ深い四角い金属製の箱と，四隅にねじのある四角い金属製のふた：深くて大きな箱で、四隅のねじでふたを止めるのは、電線の引き入れを楽にするプルボックスです。接続箱として図に四角で描かれる⑯とは、大きさも用途も異なるものです。

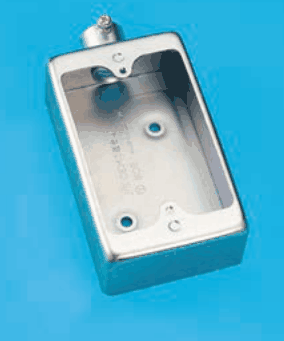

- ハ長方形の金属製の箱で，上部に止めねじの付いた管の接続口がある：長方形で、上部に止めねじの付いた管の接続口がある箱は、スイッチやコンセントを取り付けるための露出形のボックスです。配線を集めて接続する⑯の記号とは用途が違います。

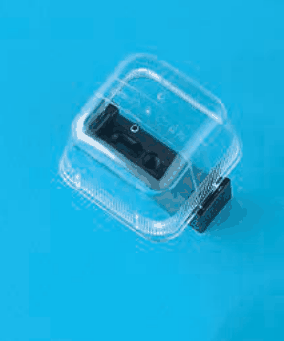

- ニ透明な樹脂製の四角いカバーの中に黒い部品がある：透明な樹脂のカバーの中に黒い部品が入った器具は、金属製のアウトレットボックスとは材質も形も違い、金属管の配線を集める箱ではありません。⑯の記号の説明にはなりません。
出典：令和5年度下期第二種電気工事士学科試験（午前） 問46（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
