平成28年度上期第二種電気工事士筆記試験（電気技術者試験センター）問42

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑫で示す図記号の器具は。

木造3階建住宅の配線図。左に上から3階平面図（屋上・洋室・階段），2階平面図（洋室3室・階段・ベランダ），1階平面図（玄関・便所・浴室・台所・和室・居間・階段），右に分電盤結線図L-2と分電盤結線図L-1がある。平面図には照明器具・コンセント・点滅器・ジョイントボックス（四角の記号と，斜線を引いた円の記号）などの図記号と配線，傍記と，点滅器と器具の対応を示すカナがある。配線は実線が多く，2階の左上の洋室の周りの配線だけが破線（長い線を並べた線），1階の上の建物の外の配線は点線（短い線を並べた線），1階の左上の建物の外の配線は一点鎖線である。3階: 左寄りの四角のジョイントボックスから，左の縦長の長方形に円を重ねた器具（傍記ニ），左下の黒丸の点滅器（傍記ニ），下の四角のジョイントボックス（間の線に傍記l），右のDLの字の円（傍記ヌ），階段の上の縦に並んだ2つの黒丸の点滅器のうち上の黒丸（傍記ヌ）へ曲線，右の四角のジョイントボックスへ配線がある。下の四角のボックスの左に小さな円に左下向きの矢印の記号とL-2の字があり，ボックスから傍記mの線がWPの字のあるコンセントへ至る。右の四角のボックスからは，黒丸に右上向きの矢印が貫く記号（傍記ネ）と，洋室の円の中に横線がある器具（傍記ネ）へ配線がある。ほかに，縦に並んだ2つの黒丸の下の黒丸（傍記セ3）から階段の右の脇を下って左へ曲がり，階段の左下の小さな円に左下向きの矢印の記号に至る配線と，洋室の傍記2のコンセント2個がある。2階: 上の外壁に1φ3W 100/200Vの引込線（折れ線の記号）と小さな円に左下向きの矢印の記号がある。左上の洋室には傍記2のコンセント4個（上の壁に1個，左の壁に2個，下の壁に1個）があり，上のコンセントからは下向きの矢印（傍記i）が出て，4個の間は破線で結ばれている。ほかに四角の中に円の器具（傍記ソ・タ・ト・ナ），黒丸の点滅器（傍記ソ・タ・ト・ナ），黒丸2つと小さな白丸の点滅器（傍記チ・ツ），黒丸2つの点滅器（傍記テと4セ），DLの字の円（傍記テ），CLの字の円（傍記チ），四角の中に2つの円の記号（傍記ツ），斜線を引いた円のジョイントボックス，斜めに半分が黒い長方形の分電盤の記号（L-2の字），ひし形の中にaの記号，小さな円に矢印の記号，階段の下半分が黒い円の器具（傍記セ）と，それに重なる小さな円に右上向きの矢印の記号と小さな円に左下向きの矢印の記号（そこから4セの黒丸へ配線がある），右の2室の傍記2のコンセント，回路の矢印h・jがある。右下のベランダ側の壁に，下半分が黒い円のコンセント（傍記20A 250V E，回路kへの矢印）があり，その右にプラグの記号とRCの四角（傍記I），ベランダにRCの四角（傍記O）と，コンセントの下に小さな円に左下向きの矢印の記号がある。1階: 玄関の斜線を引いた円のジョイントボックスから，横長の長方形に円を重ねた器具（傍記オ・エ），円の中にTの記号を経て四角の中に黒丸の記号，四角の中に円の器具（傍記カ），黒丸3つの点滅器（傍記エ・オ・カ），左へ出て上へ延びる配線，下の廊下の斜線を引いた円のジョイントボックスへ配線がある。左へ出た配線は建物の外で一点鎖線になり，（FEP）の字を添えて上の二重丸の器具に至る。二重丸の器具の右に黒丸の記号（傍記A(3A)）がある。廊下のジョイントボックスからは，CLの字の円（傍記キ），黒丸2つの点滅器（傍記キコ），和室の四角の中に円の器具（傍記コ），便所の斜線を引いた円のジョイントボックス，浴室側へ配線がある。便所のボックスには，CLの字の円（傍記ク），四角の中に2つの円の記号（傍記ケ），黒丸2つの点滅器（傍記クケ，Lの字）がつながる。浴室側には斜線を引いた円のジョイントボックス（回路aへの矢印），四角の中に2つの円の記号（傍記イ），右側が黒い円の器具（傍記ア），黒丸2つの点滅器（傍記アイ，Lの字），DLの字の円（傍記ウ），黒丸の点滅器（傍記ウ，回路dへの矢印），傍記2のコンセント2個，縦長の長方形に円を重ねた器具と黒丸（傍記P），音符の記号の四角がある。浴室の上の建物の外には，小さな円に右上向きの矢印の記号から右の破線の小さな四角まで点線の配線があり，破線の小さな四角から下へ実線で斜めに半分が黒い長方形の分電盤の記号（L-1の字）に至る。台所には斜線を引いた円のジョイントボックス（回路bへの矢印），四角の中に円の器具（傍記サ），黒丸の点滅器（傍記サ），傍記EETのコンセント（回路eへの矢印），横長の長方形に円を重ねた器具と黒丸（傍記P），傍記2のコンセント2個がある。台所の下に回路fへの矢印のある斜線を引いた円のジョイントボックス，階段の上に回路cへの矢印のある斜線を引いた円のジョイントボックス，居間の左上に斜線を引いた円のジョイントボックスがあり，居間には円の中に横線がある器具2個（傍記シ），円の中にCHの字の器具（傍記ス），黒丸に矢印の点滅器（傍記シ）と黒丸の点滅器（傍記ス），傍記2のコンセント，階段の黒丸の点滅器（傍記セ3），ひし形の中にaの記号の横の小さな円に右上向きの矢印の記号，階段の下の円の器具（傍記セ）に重なる小さな円に右上向きの矢印の記号がある。右下の外壁に，下半分が黒い円のコンセント（傍記20A250V E，回路gへの矢印）があり，その右にプラグの記号とRCの四角（傍記I），外にRCの四角（傍記O）がある。コンセントの下の線は黒丸の分岐点（小さな円に右上向きの矢印の記号への枝がある）を経て接地の記号に至る。①は3階の右の四角のボックスの下の，黒丸に右上向きの矢印が貫く記号（傍記ネ）を指す。②は2階のベランダ側の壁の，傍記20A 250V Eのコンセントを指す。③は1階の上の建物の外の，小さな円に矢印の記号と破線の小さな四角の間の点線の配線を指す。④はL-1の結線図の屋外の，破線の小さな四角を指す。⑤はL-1の結線図の1φ200V回路gの矢印の線を指す。⑥は1階の居間の，円の中にCHの字の器具を指す。⑦は1階の右下の外の，20A250V Eのコンセントの下の接地の記号を指す。⑧は1階の階段の，回路cへの矢印のある斜線を引いた円のジョイントボックスから，階段の下の円の器具（傍記セ）に重なる小さな円に右上向きの矢印の記号へ至る実線の配線を指す。⑨は1階の左上の建物の外の，二重丸の器具の右の黒丸の記号（傍記A(3A)）を指す。⑩は2階の左上の洋室の左の壁沿いの破線の配線を指す。⑪は3階の左寄りの四角のジョイントボックスを指す。⑫は1階の居間の，円の中に横線がある器具（傍記シ）の右のものを指す。⑬は1階の廊下の斜線を引いた円のジョイントボックスを指す。⑭は1階の玄関のジョイントボックスと廊下のジョイントボックスの間の実線の配線を指す。⑮は1階の玄関の斜線を引いた円のジョイントボックスを指す。分電盤結線図L-2: 1φ3W 100/200V，L-1（ひし形の中にa）から B 3P 50AF 30A，1φ100V回路h〜jのB（h〜j は 2P20A），1φ200V回路kのB 2P 20A，1φ100V（3階）回路lとmのB 2P 20A。分電盤結線図L-1: 1φ3W 100/200Vの引込線から屋外の破線の小さな四角を経て屋内のBE 3P 75AF 60A 30mA，1φ3W 100/200V L-2（ひし形の中にa）へのB 3P 50AF 40A，1φ100V回路a〜fのB（a〜f は 2P20A），1φ200V回路gのB 2P 20A。

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

✓ これが正解ハ天井に付けた小さな台から白いコードでつり下げられた，白いすりガラスのかさの器具

解説

つり下げる器具の写真はペンダントです。

配線図の照明器具の図記号は、円を基本に、傍記や形で種類を表します。⑫は居間の円に線を通した形の器具で、つり下げて使うペンダントの記号です。

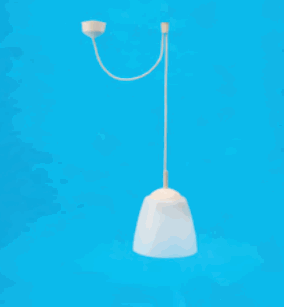

写真の見分けどころは、器具の形です。天井の小さな台からコードでつり下げられ、白いすりガラスのかさが下がっている写真が、ペンダントにあたります。

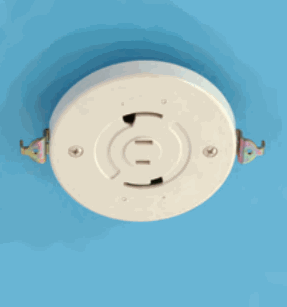

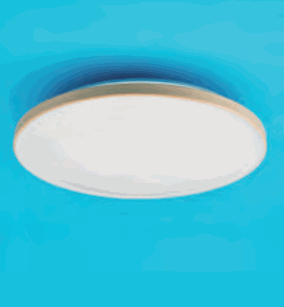

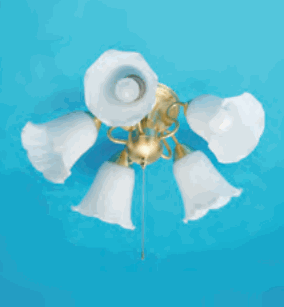

他の写真と比べます。天井に付いた円形の台座に差込口があり、左右に取付け金具が出ている写真は、コードでつり下げる形ではありません。縁が金色の薄い円盤形で天井にぴったり付く写真は、天井に直接付ける器具です。金色の金具から白いすりガラスのかさが5つ出て引きひもが下がる写真は、シャンデリヤの形です。

覚え方は、円に線を通したらつり下げる器具、です。
