令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問50
配線図
点滅器に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
この配線図の図記号で使用されていないスイッチは。ただし，写真下の図は，接点の構成を示す。
〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢(答え)の写真にある点滅器は，特記のある場合を除き「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．図記号で示す一般用照明にはLED 照明器具を使用することとし，選択肢(答え)の写真にある照明器具は，すべてLED 照明器具とする。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ニ
解説
この図で使われていないスイッチは、4路スイッチです。
配線図には、1か所で入り切りするスイッチのほか、3路スイッチ、位置表示灯内蔵、確認表示灯内蔵、調光器などが描かれています。問いは、写真下の接点の構成図から、図に使われていないスイッチを選びます。
接点の構成を読むと、端子0から端子1と端子3に切り替わる形は、3路スイッチです。図には、傍記3の点滅器が使われています。接点と並列に表示灯がつながる形は、切っているときに点灯する位置表示灯内蔵の点滅器で、傍記Hの点滅器があります。端子0から端子1へ進み、端子1側から表示灯を通して端子3へつながる形は、確認表示灯内蔵の点滅器で、傍記Lの点滅器があります。

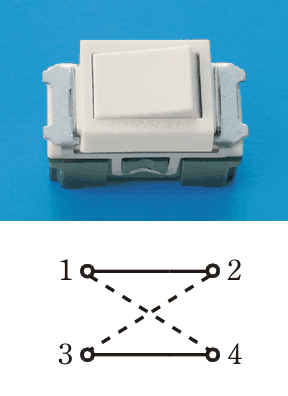

残る、端子1と2、3と4を結ぶ実線に、破線が交差する形は、4路スイッチです。3路スイッチの間に挟んで使うもので、この図には描かれていません。覚え方は、交差する破線は4路です。
ほかの選択肢の解説

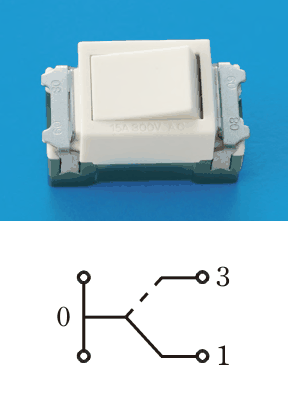

- イ…0から実線で端子1へ，破線で端子3へ切り替わる形：写真の接点が0から1と3へ切り替わる形のスイッチは3路スイッチで、配線図には傍記3の点滅器が実際に描かれています。図に使われているものなので、この問いの答えにはなりません。

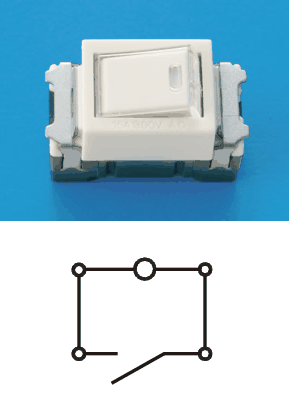

- ロ…2つの端子の間の接点と並列に，丸の入った線が2つの端子間につながる形：接点のすぐ横に表示灯が並列に入る構成は、位置表示灯内蔵です。玄関近くには傍記Hの点滅器が描かれており、図で使用されているスイッチだから、選ぶべきものではありません。

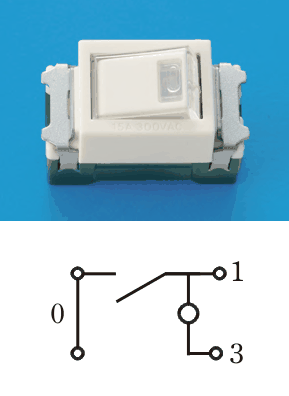

- ハ…端子0から接点を通って端子1へつながり，接点の端子1側から丸の入った線を通って端子3へつながる形：負荷側の端子から表示灯を経由して別の端子へ戻る構成は、確認表示灯内蔵です。洗面所の傍記Lの点滅器（③）がこの種類で、図に使われているため、使われていない側の答えではありません。
出典：令和8年度上期第二種電気工事士学科試験 問50（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
