令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問42

✓ これが正解イ

解説

壁に埋め込む点滅器には、樹脂製の埋込スイッチボックスを使います。

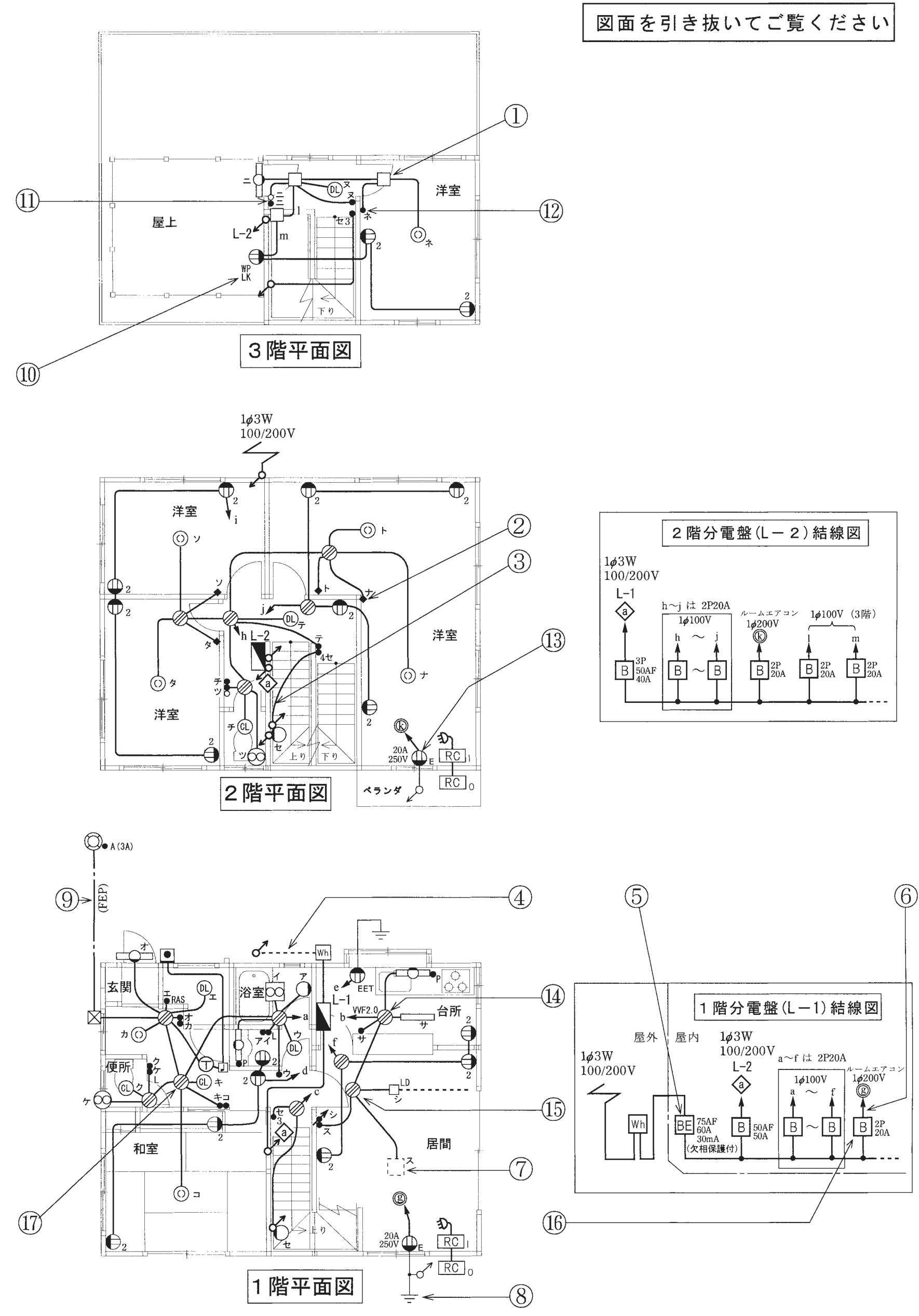

配線図の点滅器の取付け材料の問です。⑫は3階の階段そばの壁にある黒丸の点滅器で、傍記はネです。屋内配線は VVF ケーブルによるケーブル工事で、この点滅器は壁に埋め込んで取り付けます。壁に埋め込む点滅器には、壁の中に収める箱として、埋込スイッチボックスを使います。

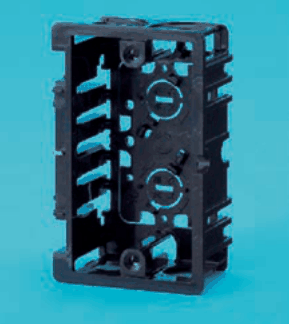

写真を見分けます。黒色の樹脂製で、枠だけのように側面に多数のすき間があり、背面に丸い印が2つある箱が、埋込スイッチボックスの形です。灰色の樹脂の箱や銀色の金属の箱は、片端に管をつなぐ口が付いていて、配管をつなぐ箱の形です。この図の⑫の線は管の傍記のないケーブルなので、管をつなぐ口は必要ありません。銀色の八角形の箱は、照明器具の取付けや接続に使う形で、点滅器用の箱ではありません。

壁埋込の点滅器は枠だけの黒い箱、管の口が付けば配管用と覚えてください。

ほかの選択肢の解説

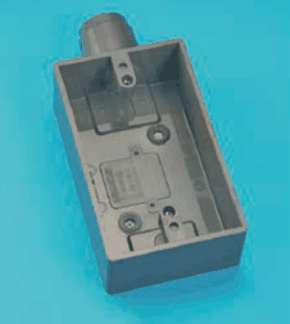

• ロ灰色の樹脂製の長方形の箱。一方の端に管をつなぐ筒形の口が1つ付いている：灰色をした樹脂の長方形の箱で、端に筒状の口があります。管を差し込んで配管の途中に付ける露出用の形です。⑫は管の傍記がないケーブル配線であり、壁へ埋め込む箱ではないため合いません。

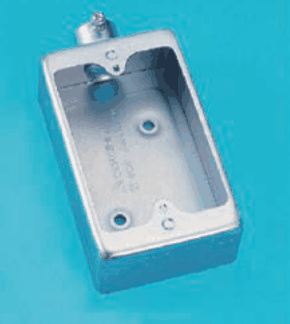

• ハ銀色の金属製の長方形の箱。一方の端に管をつなぐ口とねじが付いている：銀色の金属製の箱で、片端に管をつなぐ口とねじが付いています。金属管などの配管をつなぐ箱の形です。⑫は VVF ケーブルの配線で管を使わないため、この材料は適しません。

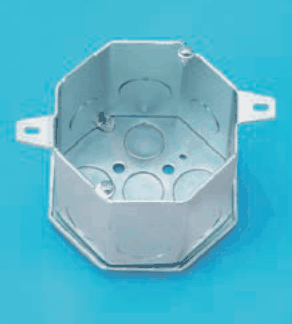

• ニ銀色の金属製の八角形の箱。側面と底に丸い穴の印が多数あり，左右に取付け用の耳が付いている：銀色の金属製の八角形で、側面と底に丸い穴の印が多数あり、左右に取付け用の耳があります。照明器具の取付けや配線の接続に使う形で、点滅器を取り付ける箱の形ではありません。
