令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問42

配線図

DVに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑫で示す部分でDV 線を引き留める場合に使用するものは。

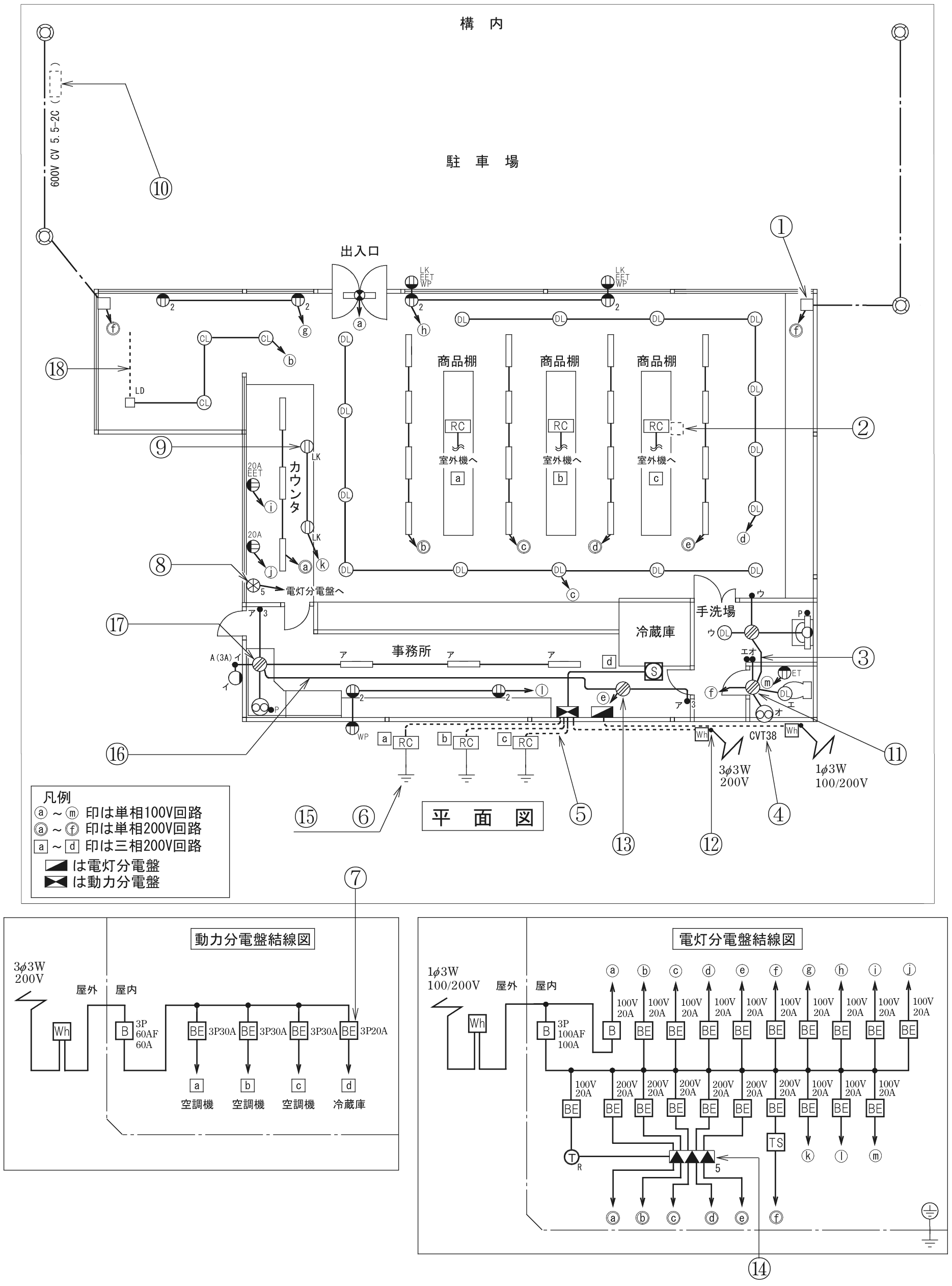

鉄骨軽量コンクリート造店舗平屋建の配線図。上は平面図で，上に構内の駐車場があり，駐車場の左右に二重丸の器具があって，左側の器具間の配線に600V CV 5.5-2C（括弧内は空欄で⑩が指す）の傍記がある。建物には出入口・商品棚3列・カウンタ・事務所・冷蔵庫・手洗場があり，照明器具（DL・CLなど）・コンセント・点滅器・ジョイントボックスなどの図記号と配線，各器具の傍記（LK・EET・WP・ET・20A・2・3など）と点滅器の記号ア〜オ，A(3A)，引出線の番号①〜⑱がある。各商品棚にはRCの記号（室外機へ，三相200V回路a〜c）があり，②は右の商品棚のRCの横の点線の四角を指す。左上には点線の配線と端のLDの傍記がある（⑱）。建物の外（図の下側）には四角のa〜cのRCがあり，その接地を⑥が指し，⑥の左に⑮がある。右下の屋外から3φ3W 200Vと1φ3W 100/200Vの引込みがそれぞれWhを経てCVT38（④）の点線の配線で動力分電盤と電灯分電盤に至り，⑫は3φ3W側の引込み点を指す。左下は動力分電盤結線図で，3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 60AF 60Aを経て，BE 3P30A 3個から三相200V回路a・b・c 空調機に，BE 3P20A（⑦）からd 冷蔵庫に至る。右下は電灯分電盤結線図で，1φ3W 100/200Vの引込みから屋外のWh，屋内のB 3P 100AF 100Aを経て，上段にB 1個とBE 9個の100V 20Aの分岐（ⓐ〜ⓙ），下段に100V 20AのBE 1個（丸にTの記号，傍記Rへ），200V 20AのBE 5個（黒い三角形3つに傍記5の記号⑭を経て二重丸のⓐ〜ⓔへ），200V 20AのBE 1個（TSを経て二重丸のⓕへ），100V 20AのBE 3個（ⓚ〜ⓜ）があり，接地の記号がある。凡例は，ⓐ〜ⓜ印は単相100V回路，二重丸のⓐ〜ⓕ印は単相200V回路，四角のa〜d印は三相200V回路，電灯分電盤と動力分電盤の記号

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

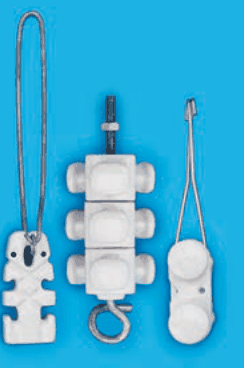

✓ これが正解ハ白色の陶器製の部品が3段に重なりボルトと下端の輪の付いた中央の部品と，その左右に針金の長い輪が付いた白色の小さな部品2つ

解説

引込線の端を引き留めるのは、3段に重ねた引留用の部品です。

⑫は、右下の屋外から三相3線式200 V の引込線を、建物に引き込む位置を指しています。この問は、DV 線（引込用ビニル絶縁電線）を建物側で引き留めるときに使う部品を、写真から選ぶ問題です。

引込線は、電線の重さや風による引っ張りを受けます。そのため、建物の引込口では、電線の端を機械的に留めて、引っ張りに耐える部品が必要です。これが引留がいしです。写真のなかでは、陶器を3段に重ねてボルトで通し、下端に輪が付いた部品が、引き留める力を受ける構造になっています。三相3線式の3本の電線を並べて留められる形でもあります。

ほかの写真は、ボルトや電線の端に掛ける針金の輪を持たない単体の部品で、引込線の端を引き留める組み物ではありません。

引込線の端を留める部品はボルトと輪のある引留用の形、電線を縛って支える部品は溝や穴のある形、と形で見分けます。

ほかの選択肢の解説

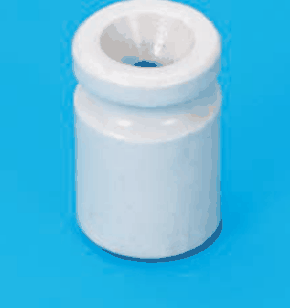

イ白色の陶器製の円筒形の部品で，上端の縁が少し広がり，上面の中央に穴がある：上端が広がり、中央に穴が開いた陶器の円筒は、電線を縛り付けて支える形をしています。引込線の端を引っ張りに耐えて引き留める部品とは構造が違います。

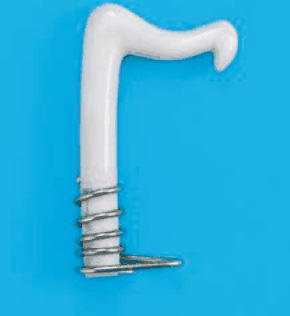

ロ白色の棒の上端が横に曲がってかぎ状になり，下端に金属のらせんと先のとがった金具が付いた部品：先がかぎ状で、下端にらせん状の金具が付いた白い棒は、電線を引っ掛けて支える形です。引込線の引っ張りを受け止める引留めの構造ではなく、用途が違います。

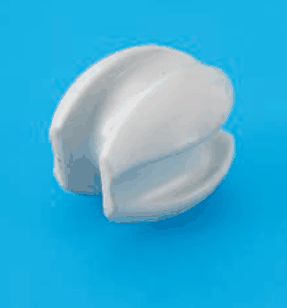

ニ白色の陶器製の丸い部品で，側面に深い溝が1周している：側面に深い溝が回る丸いがいしの単体で、ボルトや、電線の端に掛ける針金の輪の付いた部品がありません。引込線の端を引き留める組み物の写真とは形が違います。
