令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問41

✓ これが正解ハ

解説

黒は点滅器へ、白は表示灯へ、赤が両方につながる結線です。

配線図の器具の裏面の結線の問です。⑪は3階の屋上側の壁にある、点滅器（黒丸）と、その上の白丸の別記号の組です。白丸は確認表示灯で、点滅器を入れたときに点灯します。つまり点滅器と表示灯を同じ枠に並べた配線です。

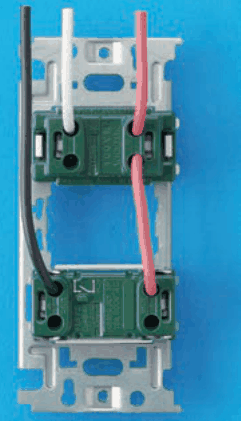

結線の考え方は次のとおりです。点滅器は、電源の非接地側（黒）の線を入り切りします。黒は点滅器の一方の端子に入り、もう一方の端子から赤の線が負荷側へ出ます。表示灯は、負荷と同時に点灯させるため、点滅器の出口側の赤と、電源の接地側の白の間につなぎます。この結線を満たすのは、下の器具に黒を入れ、上の器具に白と赤を入れ、赤を上の器具の端子から下の器具の端子へ渡した結線です。

黒は点滅器、白は表示灯、赤は点滅器の出口と表示灯の共通と覚えてください。

ほかの選択肢の解説

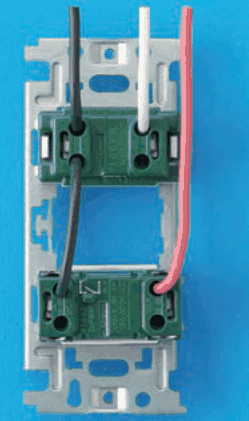

• イ…黒線は上の器具の左上の穴へ入り，上の器具の左下の穴と下の器具の左上の穴を黒線で渡している。上から来た白線は上の器具の右上の穴へ入り，上から来た赤線は右側を下って下の器具の右上の穴へ入っている：黒線が上の器具の端子に入り、白線も同じ器具に入るため、表示灯が点滅器の操作と関係なく常に点灯します。確認表示灯は点滅器を入れたときに点くものなので、この結線は合いません。

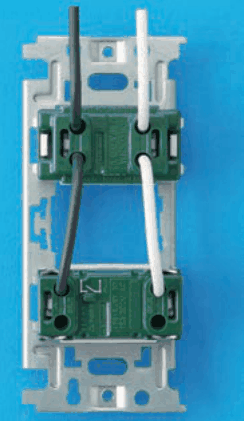

• ロ…黒線は上の器具の左上の穴へ入り，上の器具の左下の穴と下の器具の左上の穴を黒線で渡している。上から来た白線は上の器具の右上の穴へ入り，上の器具の右下の穴と下の器具の右上の穴を白線で渡している：黒と白を二つの器具に渡しているだけで、負荷側へ出る赤の線がありません。点滅器の出口から負荷へ電気を送る線がなく、入り切りの役目を果たせない結線です。

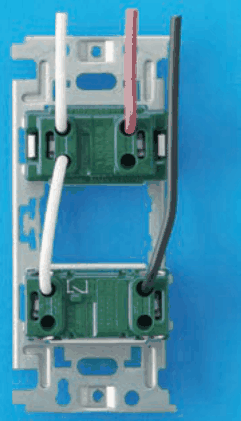

• ニ…白線は上の器具の左上の穴へ入り，上の器具の左下の穴と下の器具の左上の穴を白線で渡している。上から来た赤線は上の器具の右上の穴へ入り，上から来た黒線は右側を下って下の器具の右上の穴へ入っている：上の器具に白と赤、下の器具に白の渡りと黒が入る結線です。点滅器が白と黒の間に入るので、入れると電源の2線を短絡してしまいます。赤線には点滅器から電気が送られず、負荷も表示灯も点きません。
