令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問42

配線図

配線に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑫で示す部分の工事において，使用されることのないものは。

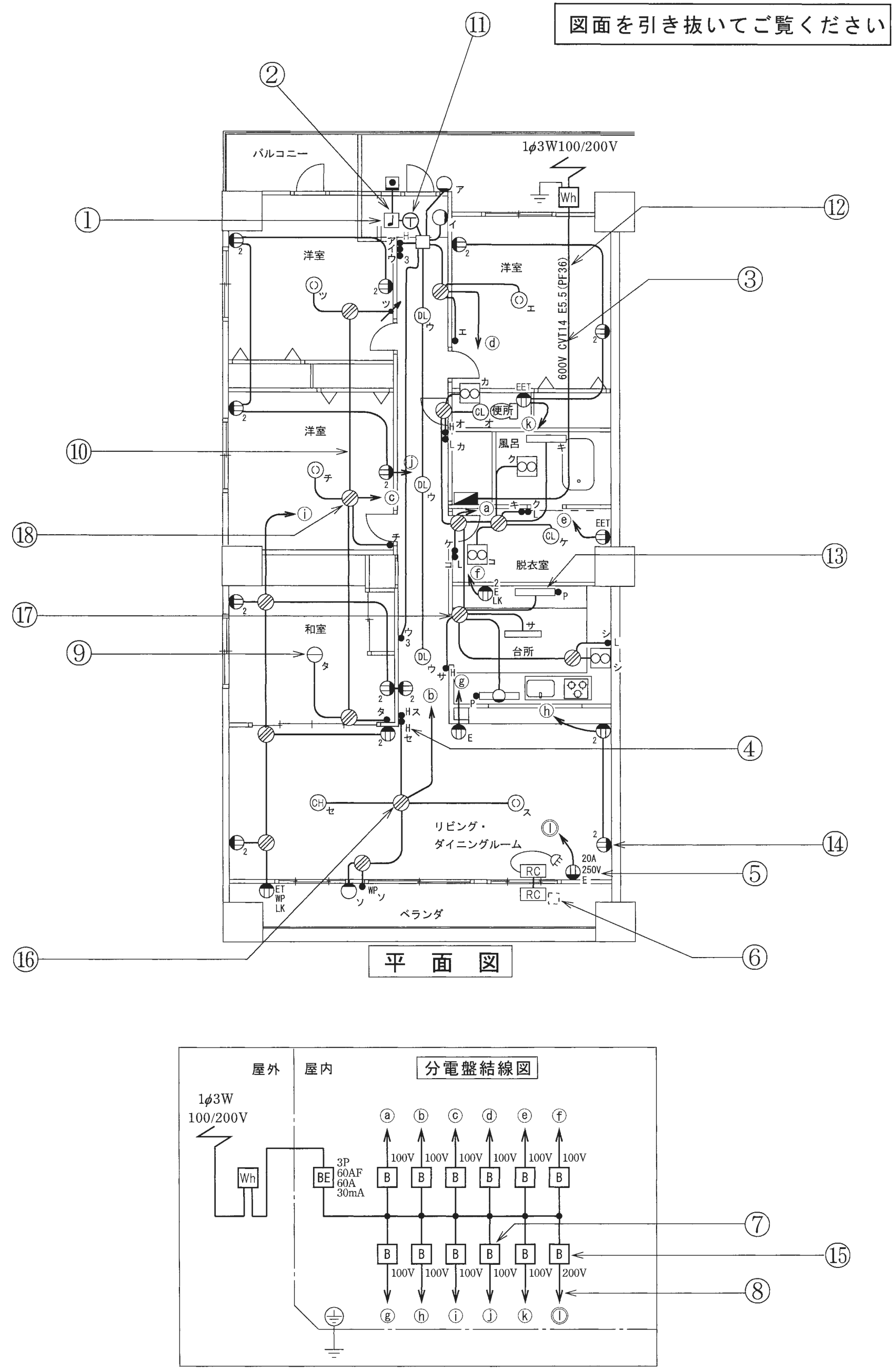

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図で，配線はすべて実線で描かれている。部屋はバルコニー，洋室3つ，便所，風呂，脱衣室，台所，和室，リビング・ダイニングルーム，ベランダ。右上に1φ3W100/200Vの引込みとWh（その左に接地の記号）があり，Whから下へ縦の配線が延び，600V CVT14 E5.5(PF36) の傍記がある（この配線の上の方を⑫，下の方を③が指す）。玄関の外に四角の中に黒丸の図記号，その下の室内に四角の中に音符の図記号（①）があり，その2つの間の配線を②が指す。音符の図記号の右に丸の中にTの図記号（⑪）があり，その右の四角のジョイントボックスにつながる。各部屋には斜線の入った円のボックス，傍記ア〜ツの照明器具（丸の図記号，DL，CL，CH，丸の中に横線の図記号，横長の長方形の図記号など），黒丸の点滅器（傍記3，H，L，P，WPなど），傍記2・E・EET・ET・LK・WPのコンセントがある。中央の洋室の縦の配線を⑩，その洋室の斜線の入った円のボックスを⑱，脱衣室と台所の間の斜線の入った円のボックスを⑰，リビング・ダイニングルーム中央の斜線の入った円のボックスを⑯が指す。和室の丸の中に横線のある図記号（傍記タ）を⑨，和室とリビング・ダイニングルームの間の壁の黒丸の点滅器（傍記H セ）を④，脱衣室の横長の長方形の図記号（右に黒丸の点滅器と傍記P）を⑬，リビング・ダイニングルームの右の壁の傍記2のコンセントを⑭，その下の傍記20A 250V Eのコンセントを⑤が指す。リビング・ダイニングルームにRCの図記号と，二重丸のⓛへの矢印，プラグの記号があり，ベランダにもRCの図記号があってその右の破線の小さな四角（傍記の欄）を⑥が指す。下は分電盤結線図で，屋外の1φ3W 100/200VからWhを経て屋内のBE（3P 60AF 60A 30mA）に至り，上段のB 6つ（100V）からⓐ〜ⓕ，下段のB 6つ（左から5つは100V，右端は200V）からⓖ〜ⓚと二重丸のⓛへの回路がある。下段の左から4つ目（ⓙ）のBを⑦，下段右端（200V）のBを⑮，そのBからⓛへの配線を⑧が指す。屋外と屋内の境の線の下に接地の記号がある

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

✓ これが正解ロ灰色の樹脂製の短い筒で，両端の部分が中央より少し太い

解説

PF36の工事で使わないのは硬質ビニル管用の継手です。

⑫は、電力量計Whから分電盤へ向かう配線で、傍記に 600V CVT14 E5.5(PF36) と書かれています。PF36は、合成樹脂製可とう電線管(PF管、波付きで曲げやすい管)の呼び36を表し、CVTケーブルとE5.5の接地線をこの管に通す工事です。そこで、この工事で使うものと使わないものを分けます。

波付きの灰色の管はPF管そのもので、使います。赤い持ち手のカッタは、合成樹脂製の管を切る道具です。輪にして巻いた細い線の道具は、管の中へケーブルを通すときの通線用の道具です。

使われないのは、表面がなめらかな灰色の管で、中央がくびれ両側に管を差し込む形の継手です。これは硬質ビニル電線管(波のない管)をつなぐ継手に見え、波付きのPF管をつなぐ部品ではありません。

覚え方は、傍記にPFがあれば、波付きの管・管用カッタ・通線具、と組で考え、波のない管用の継手は外す、です。

ほかの選択肢の解説

イ灰色の樹脂製で，表面が蛇腹状の波形になった管：波付きの灰色の管は、傍記のPF36が示すPF管そのものです。ケーブルを通す管として工事に使われるので、使用されることのないものには当たりません。
ハ黄色の輪状のケースに巻かれた黒い線材で，先端の細い部分が外に出ている：黄色い輪に細い線を巻いた道具は、管にケーブルを通すときに使う通線用の道具に見えます。PF管にCVTを通す工事で使うので、使われないものの答えではありません。

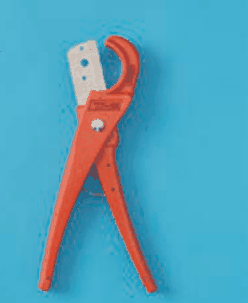

ニオレンジ色の柄の，はさみのような形の工具で，先端に半円形に曲がった刃と銀色の受け刃がある：赤い持ち手の刃物は、合成樹脂製の管を切るカッタです。PF管を必要な長さに切る場面で使われるので、この工事で使われないものには当たりません。

この科目を演習で解くこの問題を記録に残す

出典：令和3年度上期第二種電気工事士筆記試験（午前）問42（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
