令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問49

✓ これが正解ニ

解説

一般形の2口接地極付コンセントは、図に使われていません。

図記号の傍記から、図に出てくるコンセントを洗い出し、使われていないものを見つける問題です。図には、接地端子付（傍記 ET）、接地極付接地端子付（傍記 EET）、20 A 250 V の接地極付（傍記 E）と、屋外にあって WP（防雨形）の傍記が付いた2口の接地極付が出てきます。

写真を見ると、差込口が1つで下に接地端子の付いたものは ET、差込口に丸い接地極の穴があり接地端子もあるものは EET、L形の刃受と丸い穴のある20 Aのものは 20 A 250 V にあたり、図で使われています。

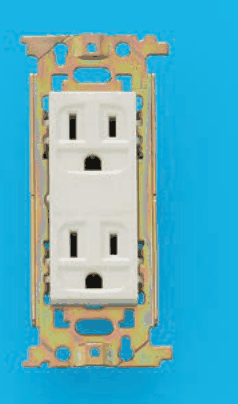

金色の取付枠に差込口が上下に2つ並ぶ、2口の接地極付コンセント（一般形）は、図にありません。図にある2口の接地極付は屋外の WP の傍記が付いた防雨形だけで、注意書きにある一般形ではないからです。覚え方は、傍記の文字（ET・EET・E・WP）と、写真の特徴を1つずつ照らし合わせることです。

ほかの選択肢の解説

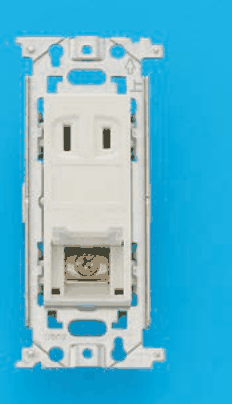

• イ…上に縦長の刃受2つの差込口が1つ，下に金色のねじの付いた端子部がある：差込口が1つで、下に接地端子の付いた接地端子付コンセントです。図では、傍記 ET のコンセントがこれに当たるので、使われています。使われていないものではありません。

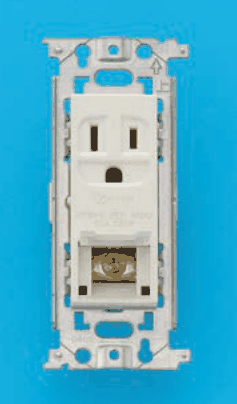

• ロ…上に縦長の刃受2つとその下にかまぼこ形の刃受がある差込口が1つ，下に金色のねじの付いた端子部がある：接地極の丸い穴があり、接地端子も付く接地極付接地端子付コンセントです。傍記 EET が図の便所や台所などにあるので、使われているコンセントです。

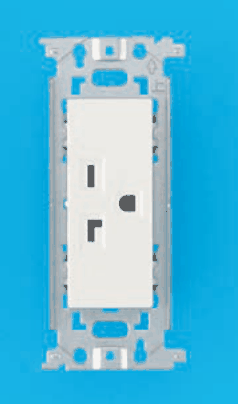

• ハ…差込口が1つで，左上に縦長の刃受，左下にL字形の刃受，右にかまぼこ形の刃受がある：L形の刃受があり、20 A 250 V用の接地極付コンセントです。図のリビングの隅に 20A・250V と E の傍記の記号があるので、使われています。使われていないものではありません。
