令和2年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問49

配線図

コンセントに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図の図記号で，使用されていないコンセントは。

鉄骨軽量コンクリート造店舗平屋建の配線図。上は平面図で，事務所・冷蔵庫・店舗・商品棚・カウンタ・出入口と屋外の駐車場がある。屋内の配線は実線である。左の外壁に1φ3W100/200Vの引込線とWhと分電盤L－1（L－1の記号を⑱が指し，引込線が外壁に取り付く所の黒丸を⑩が指す），3φ3W200Vの引込線とWhと分電盤P－1がある。L－1の上に黒丸の記号に傍記A(3A)がある。P－1からひし形のⓐの配線が冷蔵庫の四角の中に円で囲んだSの字の記号に傍記f40A（⑨）へ，ひし形のⓑの配線が冷蔵庫の左の外壁の屋外のRC（傍記O，接地の記号あり）へ至り，そこから傍記CV 5.5－3Cの配線が店舗のひし形のⓑを経て商品棚の間の小さな四角いボックス（⑫）に至り，⑫から2つの商品棚の上のRC（傍記I）2個へ配線がある。上の外壁に，壁側が黒く縦線2本のある円のコンセントの記号で傍記20A250V・E（接地の記号への配線あり，二重丸のⓔ，①）と，傍記ETのもの（接地の記号への配線あり，ⓗ）がある。その下に，左端の小さな四角から円の照明器具3個の間を短い線を並べた太い線で結び傍記LDが3つ（⑪はこの線を指す），カウンタに円の中に縦線2本のあるコンセントの記号に傍記LKが2個（ⓘ，②は右のものを指す），斜線の入った円とDL 3個（ⓐ）がある。出入口に円を4つに分け向かい合う2つを黒くした記号（ⓔ），右の外壁に傍記2と傍記WPのコンセント（ⓚ）。店舗の左にDL 4個（ⓑ），下にDL 4個（ⓒ），商品棚に沿う照明器具（二重丸のⓐ・ⓑ）がある。事務所の左上に壁側が黒く横線2本のある円のコンセントに傍記2（ⓙ），円が2つ並んだ記号（傍記イ）と黒丸の点滅器（傍記L イ），円の中に放射状の線のある記号に傍記6，壁に傍記2のコンセント2個，細長い照明器具3個（ⓓ）がある。左下の小部屋に小さな四角いボックス（⑰）と斜線の入った円（⑮）がある。⑰からは，上のⓕへの傍記VVF 2.0の配線，左の傍記2 ETのコンセント（接地の記号あり）への配線，下のDL（傍記ロ）への配線，下の円が2つ並んだ記号（傍記ハ）への配線，右の黒丸の点滅器2個（傍記ロ・ハ）への配線（⑯），⑮への配線が出ている。⑮からは，上のDL（傍記ニ），右の黒丸の点滅器（傍記ニ），下の便器の形の中の円の器具（すぐ右に黒丸の点滅器（傍記P））への配線が出ている。下の外壁に下側が黒く縦線2本のある円のコンセントに傍記EETが2個あり，2個の間の配線は破線（③はこの破線を指す），左のものからⓖと接地の記号への配線（⑧は接地の記号を指す）がある。右上と右下の外壁の四角に×の記号から，屋外の二重の円の器具まで一点鎖線の配線に傍記CV 5.5－2C (FEP)（右上は二重丸のⓒ，右下は二重丸のⓓ，④は右下の一点鎖線を指す）。下は動力分電盤結線図P－1（屋外の3φ3W 200VからWh，屋内のB 3P 60A，BE 3P 40A（⑤）からひし形のⓐ，BE 3P 30Aからひし形のⓑ（⑥はこの配線を指す））と，電灯分電盤結線図L－1（屋外の1φ3W 100/200VからWh，屋内のB 3P 100A。上段はB 100V 20Aからⓔ，BE 100V 20Aからⓕ・ⓖ・ⓗ・ⓘ・ⓙ・ⓚ，BE 200V 20Aから二重丸のⓔ。下段はBE 100V 20Aから円の中にTの字で傍記Rの記号（⑭），BE 100V 20A 4個とBE 200V 20A 2個から黒い三角3つに傍記6の記号（⑦）を経てⓐ・ⓑ・ⓒ・ⓓと二重丸のⓐ・ⓑ（三角には⑭からの配線と円の中に放射状の線のある記号に傍記6もつながる），BE 200V 20A 2個からそれぞれSの四角を経て二重丸のⓒ・ⓓ，BE 100V 20AからTSの四角を経て屋外の黒丸の記号に傍記A(3A)（⑬））と，回路の符号（円は単相100V回路，二重丸は単相200V回路，ひし形は三相200V回路）

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。

答えと解説

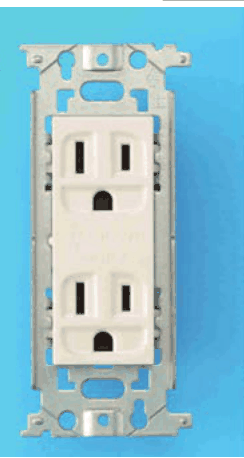

✓ これが正解ニカラー写真。取付枠に付いた白色の器具で，縦長の刃受穴2つと半円形の穴1つの組が上下に2組ある

解説

図に無いのは、2口の接地極付コンセントです。

配線図に描かれたコンセントの記号を拾い、傍記から、どの種類のコンセントが使われているかを調べ、写真の器具と照らし合わせます。

図には、傍記ETのコンセント（接地端子付）があり、写真では縦長の刃受が2つと端子ねじだけの器具が対応します。傍記EETのコンセント（接地極付接地端子付）には、半円形の接地極用の穴と端子ねじをもつ写真が対応します。傍記20A250V・Eのコンセントは、L字形の穴などを横向きに並べた形の写真が対応します。

残るのは、縦長の刃受と半円形の穴の組が上下に2組ある、2口の接地極付コンセントです。図には傍記が2のコンセントや、2とETのコンセントがありますが、2口で接地極付（傍記2E）のものはありません。したがって、使われていないのは、2口の接地極付コンセントです。

覚え方は、Eは接地極付、ETは接地端子付、2は2口、です。

ほかの選択肢の解説

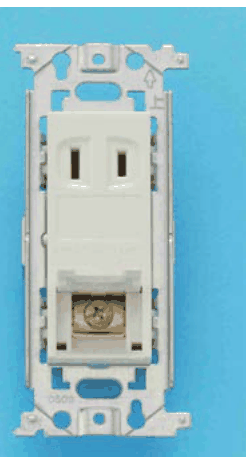

イ…灰色の器具で，上部に縦長の刃受穴が2つ，下部に金色の端子ねじの付いた部分がある：灰色で、縦長の穴が2つと端子ねじだけの器具は、接地端子付の形です。上の外壁にある傍記ETの記号がこれに対応し、使用済みなので、使われていない器具の答えにはなりません。

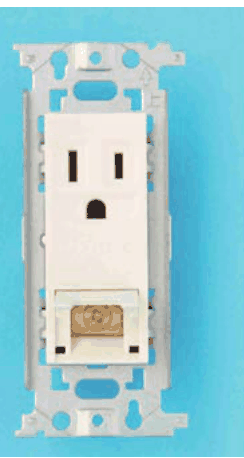

ロ…白色の器具で，縦長の刃受穴2つとその下の半円形の穴があり，下部に金色の端子ねじの付いた部分がある：半円形の穴まで備え、さらに端子ねじも付く白い器具は、接地極付接地端子付の形です。下の外壁に2個ある傍記EETの記号が対応しているので、使われていないものではありません。

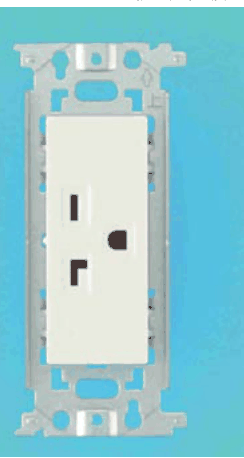

ハ…白色の器具で，左上に縦長の穴，左下にL字形の穴，右に半円形の穴がある：L字形の穴を含む3つの穴が並ぶ1口の器具は、20 A・250 V で接地極付の形です。①の傍記20A250V・Eの記号が対応するので、この問の答えではありません。
