令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問48

配線図

差込形コネクタに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑱で示すボックス内の接続をすべて差込形コネクタとする場合,使用する差込形コネクタの種類と最少個数の組合せで,正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図で，配線はすべて実線で描かれている。部屋はバルコニー，洋室3つ，便所，風呂，脱衣室，台所，和室，リビング・ダイニングルーム，ベランダ。右上に1φ3W100/200Vの引込みとWh（その左に接地の記号）があり，Whから下へ縦の配線が延び，600V CVT14 E5.5(PF36) の傍記がある（この配線の上の方を⑫，下の方を③が指す）。玄関の外に四角の中に黒丸の図記号，その下の室内に四角の中に音符の図記号（①）があり，その2つの間の配線を②が指す。音符の図記号の右に丸の中にTの図記号（⑪）があり，その右の四角のジョイントボックスにつながる。各部屋には斜線の入った円のボックス，傍記ア〜ツの照明器具（丸の図記号，DL，CL，CH，丸の中に横線の図記号，横長の長方形の図記号など），黒丸の点滅器（傍記3，H，L，P，WPなど），傍記2・E・EET・ET・LK・WPのコンセントがある。中央の洋室の縦の配線を⑩，その洋室の斜線の入った円のボックスを⑱，脱衣室と台所の間の斜線の入った円のボックスを⑰，リビング・ダイニングルーム中央の斜線の入った円のボックスを⑯が指す。和室の丸の中に横線のある図記号（傍記タ）を⑨，和室とリビング・ダイニングルームの間の壁の黒丸の点滅器（傍記H セ）を④，脱衣室の横長の長方形の図記号（右に黒丸の点滅器と傍記P）を⑬，リビング・ダイニングルームの右の壁の傍記2のコンセントを⑭，その下の傍記20A 250V Eのコンセントを⑤が指す。リビング・ダイニングルームにRCの図記号と，二重丸のⓛへの矢印，プラグの記号があり，ベランダにもRCの図記号があってその右の破線の小さな四角（傍記の欄）を⑥が指す。下は分電盤結線図で，屋外の1φ3W 100/200VからWhを経て屋内のBE（3P 60AF 60A 30mA）に至り，上段のB 6つ（100V）からⓐ〜ⓕ，下段のB 6つ（左から5つは100V，右端は200V）からⓖ〜ⓚと二重丸のⓛへの回路がある。下段の左から4つ目（ⓙ）のBを⑦，下段右端（200V）のBを⑮，そのBからⓛへの配線を⑧が指す。屋外と屋内の境の線の下に接地の記号がある

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

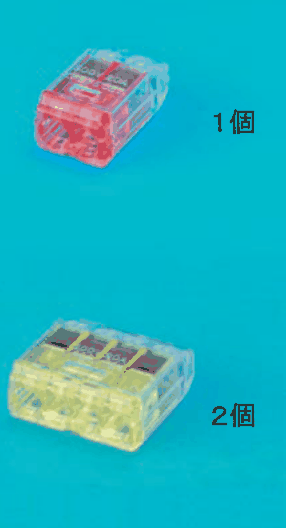

✓ これが正解ロ上に差込口が2つある赤色の透明な差込形コネクタと １個 の字，下に差込口が4つある黄色の透明な差込形コネクタと ２個 の字

解説

4本用2個と2本用1個の差込形コネクタです。

⑱は、洋室中央の天井ボックスで、使う電線はすべてVVF1.6 mmです。差込形コネクタは、差し込める電線の本数ごとに種類があり、写真では差込口が2つの赤、3つの青、4つの黄で見分けます。まず、ボックスに集まる線を役目ごとにまとめて本数を数えます。

集まるケーブルは、分電盤へ向かう回路ⓒ、照明チ、点滅器チ、上のツ側のボックスへ向かう⑩、下の和室側のボックスへ向かう線の5本です。接地側(白)は、ⓒ、チ、上、下の4本が1つになります。電圧側(黒)は、ⓒ、点滅器チ、上、下の4本が1つです。点滅器チと照明チを結ぶ戻り線は2本です。

したがって、4本用(黄)が2個、2本用(赤)が1個で、赤1個と黄2個の写真が正解です。覚え方は、同じ役目の線ごとに本数を数え、その本数に合う差込口の数のコネクタを選ぶ、です。

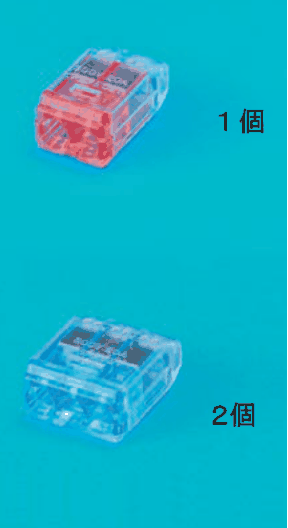

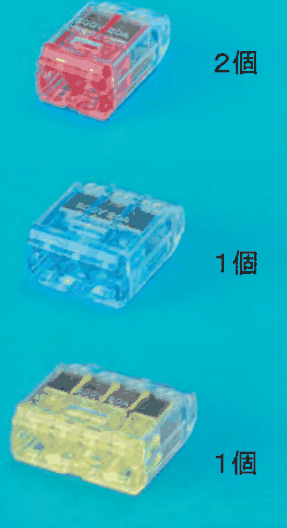

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：令和3年度上期第二種電気工事士筆記試験（午前） 問48（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
