令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問21

✓ これが正解ハ

解説

ボンド線を接地金具からボックス内のねじへつなぐ図です。

金属管とアウトレットボックス（配線の接続や分岐をおさめる金属の箱）は、金属管をロックナットで締めて取り付けますが、接触が不十分だと電気的につながらないおそれがあります。そこで、金属管の端の接地金具から、ボックスへボンド線（金属管とボックスを電気的につなぐ線）を渡して、確実に接続します。

図で確かめます。接地金具とボックスの間に線がない図は、電気的な接続が確かではありません。線が輪を描いて、管の入る接続部の近くへ戻るだけの図は、ボックス内側のねじにつながっていません。

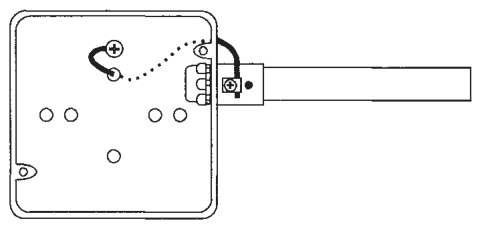

残る2つは、どちらもボンド線がボックスへ向かっています。決め手は、線の先がどの位置のねじに留められているかです。ボックスの右上の角の耳は、ほかの図では楕円形の穴が描かれた位置で、ふた（カバー）を取り付けるねじの位置と読めます。ここに留めた図より、ボックス内側の中央上部の小さな穴の位置のねじに線を留めた図のほうが、接地用のねじにつないだ形として施工上最も適切と読み取れます。図では、ボックス内側のねじまで線が通り、そのねじに接続されているものが正解です。管からボックスへ、ボンド線を内側のねじまで、と覚えます。

ほかの選択肢の解説

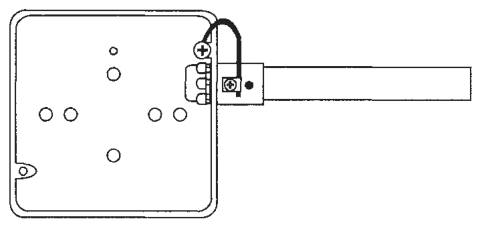

• イ…のねじから黒い線が上へ出てボックスの縁を越え，ボックスの右上の角（ほかの図では楕円形の穴のある耳の位置）のねじに接続されている：図では線の先が、ボックスの右上の角の耳（ほかの図では楕円形の穴がある、ふたを留める位置）のねじに留められています。ボックス内側の接地用の位置のねじにつないだ図と比べると、施工上の適切さで劣ります。

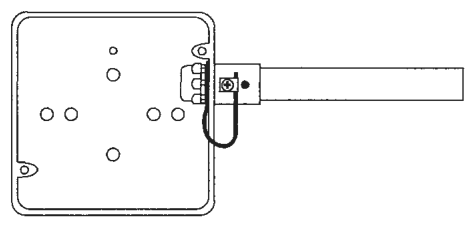

• ロ…のねじから黒い線が下へ輪を描いて，ボックスの右側の縁の管の接続部に戻っている：この図の線は、接地金具から出て輪を描き、管が入る接続部の近くへ戻っています。ボックス内側のねじまでは届いておらず、箱とのつながりが作れていません。

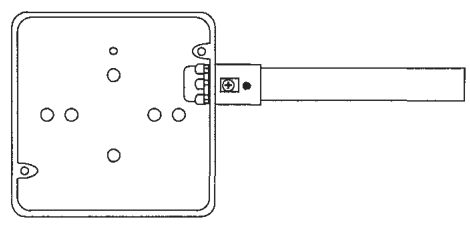

• ニ…とボックスの間をつなぐ線は無い：図では接地金具とボックスの間をつなぐ線がありません。ロックナットだけでは接触が確実とは限らないので、ボンド線で電気的につなぐ決まりを満たしていません。
