令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問23

✓ これが正解イ

解説

1回路の電線を同じ管に通せば電磁的不平衡を避けられます。

金属管に電線を通すとき、行きと帰りの電流が同じ管の中にまとまっていないと、電磁的不平衡が起きます。管の中の電流の合計がゼロにならないと、管のまわりに磁界ができ、金属管に渦電流が流れて発熱するためです。

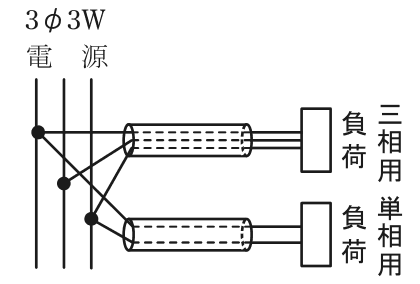

そのため、1回路の電線は全部を同じ金属管に通します。単相2線なら2本そろえて、三相3線なら3本そろえて通せば、管の中の電流は打ち消し合い、合計がゼロになります。三相用負荷の3線を1つの管に、単相用負荷の2線を別の管にまとめた図が、この条件に合います。

他の図は、1回路の電線を別々の管に分けたり、同じ向きの電流の線を1つの管にまとめたりしていて、管の中の電流の合計がゼロになりません。 覚え方は、行きと帰りの線は同じ管にまとめて通す、です。

ほかの選択肢の解説

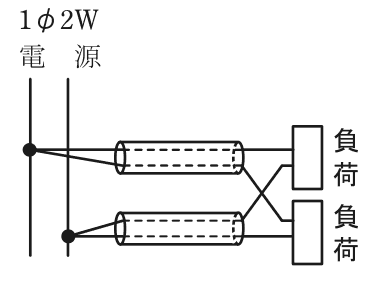

• ロ1φ2W電源から金属管2本で配線した図。上の金属管には一方の電線から分けた2線，下の金属管には他方の電線から分けた2線を通し，管を出た後に交差させて2つの負荷にそれぞれ1線ずつ接続している：電源の一方の線から分けた2本を1つの管に通す図です。管の中の電流は2本とも同じ向きで足し合わされ、打ち消し合いません。往きと帰りの線が別の管に分かれているため不適切です。

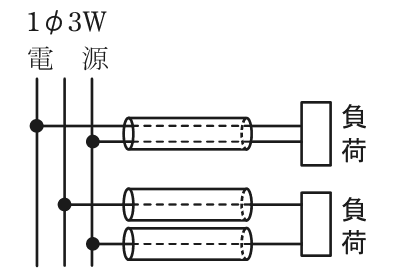

• ハ1φ3W電源から金属管3本で配線した図。上の負荷には2線を1本の金属管に通して接続し，下の負荷には2線を1線ずつ別々の金属管2本に通して接続している：単相3線式で、下の負荷の2線を別々の管に通す図です。1つの管には往きの線だけが通るため、電流が打ち消されず管のまわりに磁界ができ、電磁的不平衡を起こします。

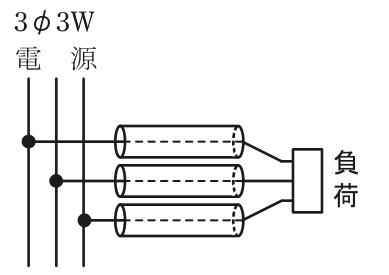

• ニ3φ3W電源から金属管3本で配線した図。3線を1線ずつ別々の金属管に通して1つの負荷に接続している：三相3線の3本を、1線ずつ別々の金属管に通す図です。どの管にも1本の電線しかなく、管の中の電流が打ち消し合わないため、電磁的不平衡を避けられません。
