令和2年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問49

配線図

コンセントに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図の図記号で，使用されていないコンセントは。

木造2階建住宅及び車庫の配線図。上は2階平面図，その下に1階平面図，1階平面図の左下に車庫，一番下に分電盤結線図がある。照明器具・コンセント・点滅器・ボックスの図記号と，屋内は実線の配線，2・EET・ET・WP・20A 250V E・DL・CL・P・Lなどの傍記，点滅器と器具の対応を示すカナ，回路番号ⓐ〜ⓘの記号がある。2階平面図は洋室3室・便所・階段・ベランダで，①は便所の右の，CLの字の入った丸の記号（傍記セ）を指す。便所の下にⓖとⓗへの矢印，階段にタの照明器具と黒丸2つの点滅器（傍記タソと3），DLの照明器具（傍記ソ）がある。⑪は階段の右の，矢印の付いた小さな白丸の記号とその左下の斜線の丸のボックスの間の配線の所を指す。ベランダの壁には照明器具（傍記テ）と黒丸の点滅器（傍記WP テ）がある。1階平面図は台所・ダイニングルーム・風呂・便所・玄関・階段・リビングルームで，上側の壁の外の1φ3W100/200Vの引込みの黒丸からWhまでの点線（短い線を並べた線）を⑩が指し，Whの左に接地の記号がある。ダイニングルームの右に分電盤（斜めに黒く塗り分けた長方形）があり，その左のダイニングルームの斜線の丸のボックス（VVF2.0の配線でⓑへの矢印）を⑱が指す。玄関の左にDL（傍記カ）のそばの斜線の丸のボックス（⑫），玄関にDL（傍記オ）・CL（傍記カ）・点滅器（傍記オ）につながる斜線の丸のボックス（⑬）があり，⑫と⑬のボックスの間の配線を②が指す。玄関の右下には照明器具（傍記キ）と四角の中に黒丸の押しボタンの記号があり，その左の傍記IVと短い破線のかぎ形の線と(PF16)の字を③が指す。階段の左に音符の入った四角の記号と丸の中にTの字の記号がある。⑭はリビングルームの上の，階段の下の黒丸の点滅器（傍記ク 3）を指し，⑮はリビングルームの円の中に横線のある記号（傍記ク）を指す。リビングルームの下の壁にRCの記号と20A 250V Eのコンセント（ⓘへの矢印）があり，壁の外のRCの記号の右の破線の小さな四角を④が指す。1階の左下の壁に傍記WPのコンセントと⊠のボックスがあり，コンセントから(PF22)の字のある一点鎖線の配線が車庫のBの記号に至り，⑨はこの一点鎖線を，⑧は車庫のBを指す。⊠のボックスから下へ(FEP)の字のある一点鎖線の配線が二重丸の照明器具（傍記A(3A)）に至り，⑦はこの一点鎖線を指す。車庫の中の配線は点線（短い線を並べた線）で，BからIV1.6(E19)の字のある配線（⑰が指す）が四角いボックスに至り，そこから(E19)の配線で照明器具（傍記シ），コンセント，黒丸の点滅器（傍記シ）に至る。分電盤結線図は，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mA（⑯が指す）に至り，B 9個から100V 20Aの回路ⓐ〜ⓗと200V 20Aの回路ⓘへ分岐する（⑤はⓘの配線を指す）。分電盤の接地の記号から下の接地の記号へ配線があり，⑥は下の接地の記号を指す

〔配線図の前書き〕図は，木造２階建住宅及び車庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．分電盤の外箱は合成樹脂製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

✓ これが正解ニ金属製の取付枠に付いた白い器具。縦長の刃受2つとその下にかまぼこ形の刃受がある差込口が上下に2つある

解説

接地極付2口コンセントは図に無く、使われていない。

図に使われているコンセントを、図記号と傍記から洗い出します。図には、傍記が2だけの2口コンセント、接地極付接地端子付（EET）、接地端子付（ET）、20A・250Vの接地極付（20A 250V E）、防雨形（WP）が出てきます。

写真を比べます。2つ穴の差込口の下にねじの付いた端子があるものは、接地端子付で、リビングのETに当たります。縦長の刃受2つとかまぼこ形の刃受の下に、ふた付きの端子部分があるものは、接地極付接地端子付で、台所や便所のEETに当たります。縦長の刃受・丸みのある刃受・L字形の刃受が並ぶものは、20A・250Vの接地極付で、リビング下の回路ⓘの所に出てきます。

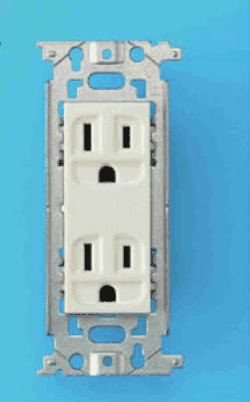

上下に2口あり、それぞれが縦長の刃受2つとかまぼこ形の刃受を持つものは、接地極付の2口コンセントです。図の2口は傍記が2だけで、接地極付を示すEが付いていないため、この器具は使われていません。

ほかの選択肢の解説

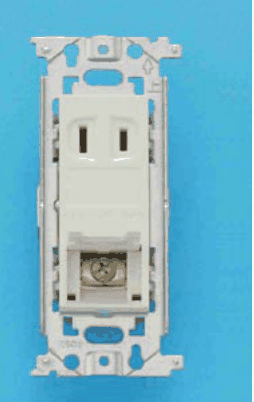

イ…上に縦長の刃受が2つの差込口，下にねじの付いた金属の端子がある：接地端子付のコンセントで、図の1階リビングにETの傍記で描かれています。使われているコンセントなので、使われていないものを選ぶ設問の答えにはなりません。

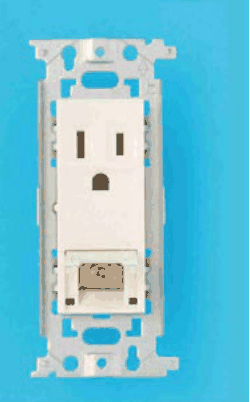

ロ…上に縦長の刃受2つとその下にかまぼこ形の刃受がある差込口，下にふたの付いた端子の部分がある：接地極付接地端子付のコンセントで、図の台所や便所などにEETの傍記で描かれています。使用されているため、使われていないコンセントには当たりません。

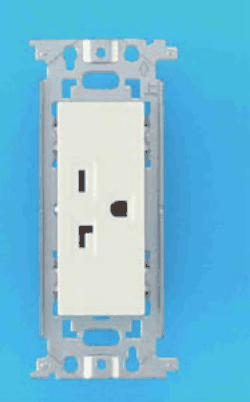

ハ…縦長の刃受，その右に丸みのある刃受，下にL字形の刃受がある差込口が1つある：20A・250V用の接地極付コンセントで、リビング下の200V回路ⓘの所に傍記20A 250V Eで描かれています。使われているので、答えにはなりません。
