令和2年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問48

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

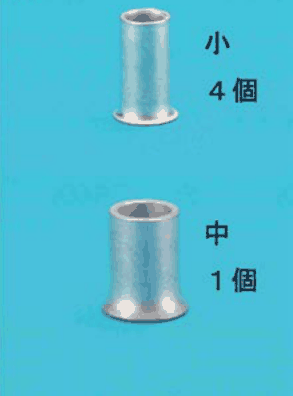

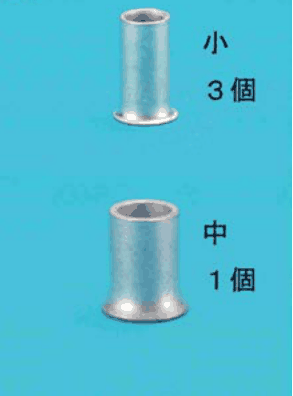

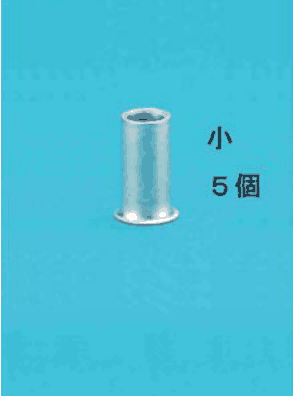

⑱で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線は特記のないものはVVF1.6 とする。

木造2階建住宅及び車庫の配線図。上は2階平面図，その下に1階平面図，1階平面図の左下に車庫，一番下に分電盤結線図がある。照明器具・コンセント・点滅器・ボックスの図記号と，屋内は実線の配線，2・EET・ET・WP・20A 250V E・DL・CL・P・Lなどの傍記，点滅器と器具の対応を示すカナ，回路番号ⓐ〜ⓘの記号がある。2階平面図は洋室3室・便所・階段・ベランダで，①は便所の右の，CLの字の入った丸の記号（傍記セ）を指す。便所の下にⓖとⓗへの矢印，階段にタの照明器具と黒丸2つの点滅器（傍記タ ソ と3），DLの照明器具（傍記ソ）がある。⑪は階段の右の，矢印の付いた小さな白丸の記号とその左下の斜線の丸のボックスの間の配線の所を指す。ベランダの壁には照明器具（傍記テ）と黒丸の点滅器（傍記WP テ）がある。1階平面図は台所・ダイニングルーム・風呂・便所・玄関・階段・リビングルームで，上側の壁の外の1φ3W100/200Vの引込みの黒丸からWhまでの点線（短い線を並べた線）を⑩が指し，Whの左に接地の記号がある。ダイニングルームの右に分電盤（斜めに黒く塗り分けた長方形）があり，その左のダイニングルームの斜線の丸のボックス（VVF2.0の配線でⓑへの矢印）を⑱が指す。玄関の左にDL（傍記カ）のそばの斜線の丸のボックス（⑫），玄関にDL（傍記オ）・CL（傍記カ）・点滅器（傍記オ）につながる斜線の丸のボックス（⑬）があり，⑫と⑬のボックスの間の配線を②が指す。玄関の右下には照明器具（傍記キ）と四角の中に黒丸の押しボタンの記号があり，その左の傍記IVと短い破線のかぎ形の線と(PF16)の字を③が指す。階段の左に音符の入った四角の記号と丸の中にTの字の記号がある。⑭はリビングルームの上の，階段の下の黒丸の点滅器（傍記ク 3）を指し，⑮はリビングルームの円の中に横線のある記号（傍記ク）を指す。リビングルームの下の壁にRCの記号と20A 250V Eのコンセント（ⓘへの矢印）があり，壁の外のRCの記号の右の破線の小さな四角を④が指す。1階の左下の壁に傍記WPのコンセントと⊠のボックスがあり，コンセントから(PF22)の字のある一点鎖線の配線が車庫のBの記号に至り，⑨はこの一点鎖線を，⑧は車庫のBを指す。⊠のボックスから下へ(FEP)の字のある一点鎖線の配線が二重丸の照明器具（傍記A(3A)）に至り，⑦はこの一点鎖線を指す。車庫の中の配線は点線（短い線を並べた線）で，BからIV1.6(E19)の字のある配線（⑰が指す）が四角いボックスに至り，そこから(E19)の配線で照明器具（傍記シ），コンセント，黒丸の点滅器（傍記シ）に至る。分電盤結線図は，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mA（⑯が指す）に至り，B 9個から100V 20Aの回路ⓐ〜ⓗと200V 20Aの回路ⓘへ分岐する（⑤はⓘの配線を指す）。分電盤の接地の記号から下の接地の記号へ配線があり，⑥は下の接地の記号を指す

〔配線図の前書き〕図は，木造２階建住宅及び車庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

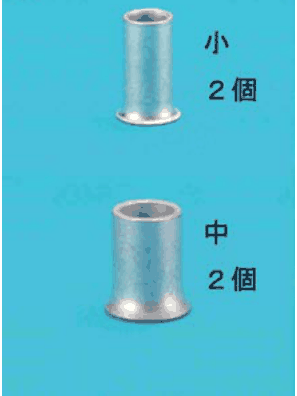

✓ これが正解イ上に細いリングスリーブと 小 ２個 の字，下に太いリングスリーブと 中 ２個 の字

解説

⑱は中スリーブ2個、小スリーブ2個。

⑱のボックスには、ⓑ回路へ向かうVVF2.0の2心、台所側のボックスへの線、左側の点滅器コとケをまとめた3心（電源1本と戻り線2本）、照明コへの2心、照明ケへの2心、リビング側のボックスへの線が集まります。2.0mmはⓑへのケーブルだけで、ほかは1.6mmです。

接地側の白線は、2.0mm1本と1.6mm4本で中スリーブ、非接地側の黒線は、2.0mm1本と1.6mm3本で中スリーブです。点滅器コの戻り線と照明コの線、点滅器ケの戻り線と照明ケの線は、それぞれ1.6mm2本ずつで、小スリーブになります。

よって、リングスリーブは中スリーブ2個、小スリーブ2個の組合せです。写真の肢のうち、小2個と中2個が当たります。白と黒の太い束は中、器具ごとの戻り線の束は小、と覚えておくと整理しやすくなります。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：令和2年度下期第二種電気工事士筆記試験（午前） 問48（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
