令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問50

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図の施工で，一般的に使用されることのないものは。

木造2階建住宅の配線図。左に1階平面図（玄関・和室・居間・台所・風呂・階段，建物の外に駐車場・庭），右上に2階平面図（洋室・寝室・洋室・階段・ベランダ），その下に凡例（ⓐ〜ⓜ印は単相100V回路，ⓝ〜ⓞ印は単相200V回路，黒と白に斜めに塗り分けた四角は電灯分電盤），下に電灯分電盤結線図がある。平面図には照明器具・コンセント・点滅器・換気扇・ボックスなどの図記号と実線の配線，器具の傍記（DL・CL・LD・EET・WP・E・RC・H・2・3など）と回路番号，点滅器と器具の対応を示すカナ（ア〜ヒ）がある。①は1φ3W 100/200Vの引込口からWhを経て建物の上側の外壁沿いに右へ進み，右側の外壁沿いに下りて電灯分電盤に至る破線の配線を指す。②は風呂の入口付近の，傍記セ・ソとLの字のある2つの黒丸の記号を指す。③はHの記号（ヒートポンプ給湯器）につながる接地の記号を指す。④は1階の庭側の外壁のコンセントの記号の下にある，WPの字の付いた破線の小さな四角を指す。⑤は屋外の左下の器具から建物へ向かう配線の(PF16)の字を指す（屋外の左上の器具から建物へ向かう配線にも(PF16)の字がある）。⑥は屋外の左下の，黒丸の入った四角の記号のすぐ右の配線の部分を指す。⑦は和室の斜線を引いた円の記号を指す。⑧は2階の階段の下端付近の，白抜きの四角の記号の下にある小さな円とそこから出た矢印の部分を指す。⑨は2階の傍記ノ・ハの2つの黒い菱形の記号を指す。⑩は電灯分電盤結線図のⓝの回路を指す。⑪は2階のⓙの字の下の白抜きの四角の記号を指す。⑫は2階のベランダ側の壁の，20A250V Eの傍記のあるコンセントの記号を指す。⑬は電灯分電盤結線図のⓝの回路のB（200V 2P 20A）を指す。⑭は1階の玄関の斜線を引いた円の記号と，その右下（階段の右上）の斜線を引いた円の記号の間の配線を指す。⑮は玄関の斜線を引いた円の記号を指す。⑯は玄関の右下（階段の右上）の斜線を引いた円の記号を指す。⑰は台所の上の，傍記タの黒丸の記号のすぐ下の，左半分が黒い円の記号を指す。⑱は1階のCLの記号（傍記オ）を指す。電灯分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBE 3P 50AF 50A 30mAに至り，ⓐ〜ⓗ（1階照明・コンセント）とⓘ〜ⓜ（2階照明・コンセント）はそれぞれB 100V 2P 20A，ⓝ（2階ルームエアコン）はB 200V 2P 20A，別にB 200V 2P 20Aからⓞ（1階ヒートポンプ給湯器）へ至る。接地の記号もある

〔配線図の前書き〕図は，木造2階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．分電盤の外箱は合成樹脂製である。
５．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
６．図記号で示す一般用照明にはLED 照明器具を使用することとし，選択肢（答え）の写真にある照明器具は，すべてLED 照明器具とする。
７．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
８．３路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

✓ これが正解ロ白色の樹脂製の円筒形の部品。一方の端の内側に縦の溝が並び，他方の側はやや細い円筒になっている

解説

図の施工で使われないのは、管どうしをつなぐ形の樹脂製継手です。

この問は、配線図の施工で使う材料と、使わない材料を見分ける知識問題です。

この図の屋内配線はVVFケーブル工事で、ケーブルを壁や梁に固定するのに、コの字形の金属のステープルを使います。屋外に出る⑤の部分には、PF16の合成樹脂製可とう電線管があり、管の端は、ボックスなどに取り付ける樹脂製のコネクタで受けます。スイッチやコンセントを付ける所には、合成樹脂製の埋込形の箱を使います。

写真では、コの字形の金属の脚が尖った物がステープル、黒い樹脂製で多数のつめと丸い窓が2つある四角い枠が埋込用の箱です。管を差し込む溝と、ボックスに取り付ける締め付け部を持つ円筒の物は、管をボックスにつなぐコネクタの形に見えます。

一方、溝のある側と、やや細い円筒に分かれた側を持つ、管どうしをつなぐ形の継手は、この図の施工では使いません。覚え方は、図に出てくる配線方法から必要な材料を逆に数える、です。

ほかの選択肢の解説

イ灰色の樹脂で覆われたコの字形の金属の部品。2本の脚の先がとがっている：灰色の樹脂で覆われたコの字形で、2本の脚が尖った物は、ステープルの形です。VVFケーブルを固定する材料で、この図の屋内配線で使うので、使われないものではありません。
ハ…にひと回り細い締め付け部が付いている：白い円筒形で、一方の内側に縦の溝があり、他方に細い締め付け部が付いた物です。PF管をボックスに取り付ける用途に見え、この図にPF管があるので、使われます。

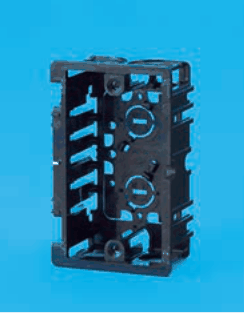

ニ黒色の樹脂製の四角い枠形の部品。側面に多数の切込みやつめがあり，内側に丸い窓が上下に2つある：黒い樹脂製の四角い枠で、側面に切込みやつめがあり、内側に丸い窓が上下に2つ並びます。スイッチやコンセントを取り付ける埋込用の箱の形で、この図でも使われます。

この科目を演習で解くこの問題を記録に残す

出典：令和4年度上期第二種電気工事士筆記試験（午後）問50（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
