令和2年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問50

✓ これが正解ロ

解説

金属製可とう電線管用の部品は、図の工事では使わない。

配線図の施工に使用するものの組合せのうち、図の工事に合わないものを探す問題です。図に出てくる配管の傍記は、E19（ねじなし電線管）、PF16・PF22（合成樹脂製可とう電線管）、FEP（波付硬質合成樹脂管）で、金属製の可とう電線管の工事は出てきません。

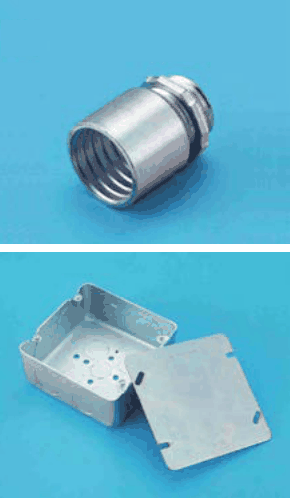

誤っている組合せは、内側がらせん状の溝になった金属製の筒（金属製の可とう電線管をねじ込んで使うボックスコネクタの形）と、ふた付きの金属製の箱の組合せです。図に金属製の可とう電線管を使う箇所がないので、この図の施工には使いません。

ほかの組合せは、図の工事に合います。ねじ2本で止める筒（ねじなしカップリング）と金属管は、E19の配管に使います。金属製の箱と取付枠は、スイッチやコンセントの取付けに使います。つば付きの筒（リングスリーブ）と黄色い握りの圧着用のペンチ形の工具は、ボックス内の電線の接続に使います。

ほかの選択肢の解説

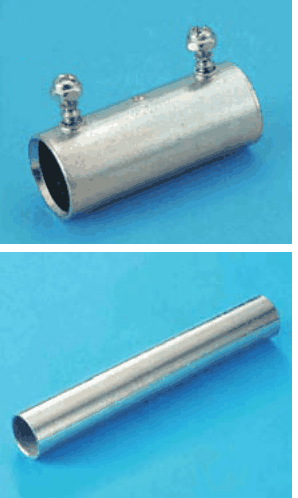

• イ上は上部に2本のねじが付いた金属製の筒形の部品，下は金属製の管：ねじなしカップリングとねじなし電線管の組合せは、⑰のE19の配管に使うものです。図の工事に合うので、誤りではありません。

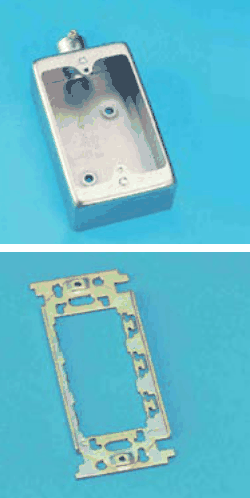

• ハ上は上部にねじの付いた金属製の長方形の箱，下は金属製の枠形の部品：金属製のスイッチボックスとその取付枠は、スイッチやコンセントを壁に取り付ける施工に使う組合せです。図の器具に合うので、誤りではありません。

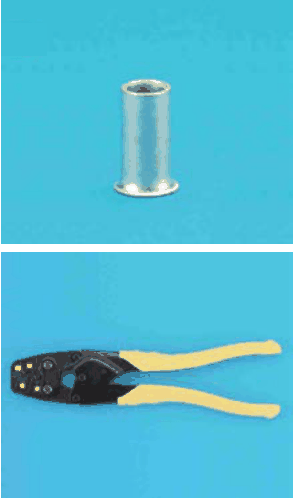

• ニ上は一端につばのある細い金属製の筒形の部品1個，下は黄色の握りの付いたペンチ形の工具：つばのある筒はリングスリーブで、黄色い握りの工具はその圧着に使うペンチ形の工具です。ボックス内の接続に使う組合せなので、誤りではありません。
