令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問46

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図の施工で,一般的に使用されることのないものは。

木造3階建住宅の配線図。左に3階平面図・2階平面図・1階平面図，右に凡例と分電盤結線図 L-2・L-1がある。凡例は，ⓐ〜ⓛ印は単相100V回路，二重丸のⓐ〜ⓑ印は単相200V回路，黒と白に塗り分けた長方形は電灯分電盤。3階平面図は屋上・洋室・階段で，①は洋室の破線の四角（傍記ネ）を指し，⑪はDLの左の四角のボックスを指し，⑮はⓚの左の白丸と黒丸（傍記ニ）を指す。ほかにWP LKの傍記のコンセントとL-2への矢印がある。2階平面図は洋室3室・階段で，上に1φ3W 100/200Vの引込みがあり，分電盤L-2がある。⑩は左の洋室の外周に沿う破線の配線を指し，②は傍記ナの小さな黒い菱形の記号を指し，③はⓙの横の20A・Eの傍記のコンセントを指し，その右にRCの記号（傍記 I と O）がある。1階平面図は玄関・浴室・便所・台所・居間・和室・階段で，分電盤L-1がある。⑧は左端の一点鎖線の配線に添えた（PF22）の傍記を指し，この配線の上端は屋外の照明器具（傍記ノ，A(3A)）である。⑨は玄関の上の黒丸入りの四角の器具とTの記号の間の配線を指し，⑭は玄関のジョイントボックスを指し，⑬は玄関のジョイントボックスとCL（傍記キ）の左のジョイントボックスの間の配線を指し，⑫はCL（傍記キ）の左のジョイントボックスを指す。④は上部のWhから左の器具へ延びる破線の配線を指し，⑦は階段に沿う配線を指し，⑥は右下の20A250V・Eの傍記のコンセントから下へ延びる接地の記号を指す。居間には傍記LDの破線の配線がある。分電盤結線図 L-1は，1φ3W 100/200Vの引込みから屋外のWh，屋内のBE 3P 75AF 60A 30mAを経て，B 3P 50AF 40AからL-2のⓐへ，100V 2P 20AのB（ⓐ〜ⓕ），200V 2P 20AのB（二重丸のⓐとⓑ）に至り，⑤は二重丸のⓐへの200V分岐の配線を指す。分電盤結線図 L-2は，L-1のⓐからB 3P 50AF 30A，100V 2P 20AのB（2階 ⓖ〜ⓙ，3階 ⓚ・ⓛ）がある

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

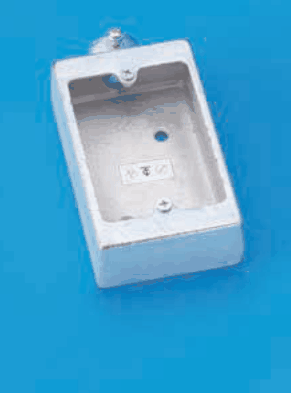

✓ これが正解ロ銀色の金属製の長方形の箱で，上の端にねじの付いた突起があり，底に穴がある

解説

金属管用の箱はこの図の施工では使いません。

この問は、図の施工で一般的に使う材料を、写真の形から見分けます。注意書きでは、屋内配線は特記の無い限りケーブル工事（VVF）で、図には1φ3Wの引込み、PF22の電線管、ケーブルの固定などが含まれます。

白い陶器製の部品が3段に重なったものと針金の輪の付いた部品は、引込線を建物に取り付けるためのがいし類とみられ、図の引込みに関係します。灰色の被覆付きのU字形の金具は、ケーブルを造営材に固定するステープルとみられ、ケーブル工事に使います。灰色の蛇腹状の管は、図の⑧に傍記のある合成樹脂製可とう電線管（PF22）です。

銀色の金属製の長方形の箱は、上端にねじのある突起があり、底に穴のあいた角形の箱で、金属管を接続して使う露出形のボックスに見えます。この図には金属管の傍記が無いので、使われないと考えます。

よって、銀色の金属製の箱が正解です。覚え方は、傍記のPFや注意書きのVVFから、図に現れない工事（金属管工事）の材料を外す、と考えることです。

ほかの選択肢の解説

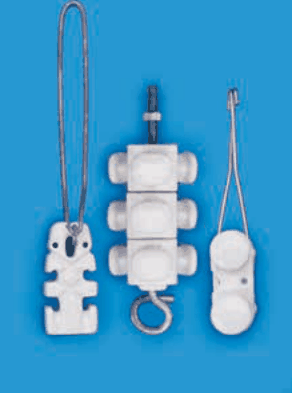

イ白色の陶器製の部品が3段に重なり上端にボルト・下端に輪の付いた中央の部品と，その左右に針金の長い輪が付いた白色の部品2つ：白い陶器製の部品は、図の引込み（1φ3W 100/200 V）に関わるがいし類とみられます。引込みのある図面で一般的に使うので、使われることのないものには当たりません。

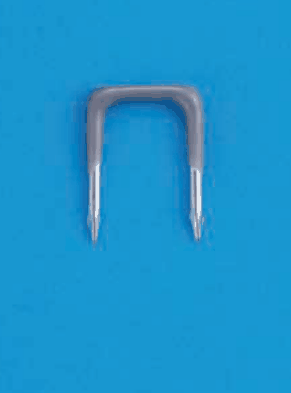

ハ灰色の被覆が付いたU字形の金具で，2本の脚の先がとがっている：灰色の被覆が付き、2本の脚の先がとがったU字形の金具は、ステープルとみられます。VVFのケーブルを壁や柱に固定する場面で一般的に使うので、この図で使う材料です。

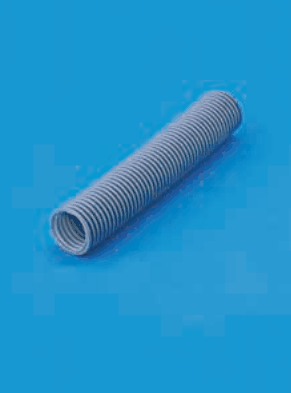

ニ灰色の蛇腹状の管：灰色の蛇腹状の管は、図の⑧で（PF22）と傍記された合成樹脂製可とう電線管に当たります。図に現れている材料なので、一般的に使われないものではありません。
