令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問49

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図の施工で,一般的に使用されることのないものは。

木造3階建住宅の配線図。左に3階平面図・2階平面図・1階平面図，右に凡例と分電盤結線図 L-2・L-1がある。凡例は，ⓐ〜ⓛ印は単相100V回路，二重丸のⓐ〜ⓑ印は単相200V回路，黒と白に塗り分けた長方形は電灯分電盤。3階平面図は屋上・洋室・階段で，①は洋室の破線の四角（傍記ネ）を指し，⑪はDLの左の四角のボックスを指し，⑮はⓚの左の白丸と黒丸（傍記ニ）を指す。ほかにWP LKの傍記のコンセントとL-2への矢印がある。2階平面図は洋室3室・階段で，上に1φ3W 100/200Vの引込みがあり，分電盤L-2がある。⑩は左の洋室の外周に沿う破線の配線を指し，②は傍記ナの小さな黒い菱形の記号を指し，③はⓙの横の20A・Eの傍記のコンセントを指し，その右にRCの記号（傍記 I と O）がある。1階平面図は玄関・浴室・便所・台所・居間・和室・階段で，分電盤L-1がある。⑧は左端の一点鎖線の配線に添えた（PF22）の傍記を指し，この配線の上端は屋外の照明器具（傍記ノ，A(3A)）である。⑨は玄関の上の黒丸入りの四角の器具とTの記号の間の配線を指し，⑭は玄関のジョイントボックスを指し，⑬は玄関のジョイントボックスとCL（傍記キ）の左のジョイントボックスの間の配線を指し，⑫はCL（傍記キ）の左のジョイントボックスを指す。④は上部のWhから左の器具へ延びる破線の配線を指し，⑦は階段に沿う配線を指し，⑥は右下の20A250V・Eの傍記のコンセントから下へ延びる接地の記号を指す。居間には傍記LDの破線の配線がある。分電盤結線図 L-1は，1φ3W 100/200Vの引込みから屋外のWh，屋内のBE 3P 75AF 60A 30mAを経て，B 3P 50AF 40AからL-2のⓐへ，100V 2P 20AのB（ⓐ〜ⓕ），200V 2P 20AのB（二重丸のⓐとⓑ）に至り，⑤は二重丸のⓐへの200V分岐の配線を指す。分電盤結線図 L-2は，L-1のⓐからB 3P 50AF 30A，100V 2P 20AのB（2階 ⓖ〜ⓙ，3階 ⓚ・ⓛ）がある

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

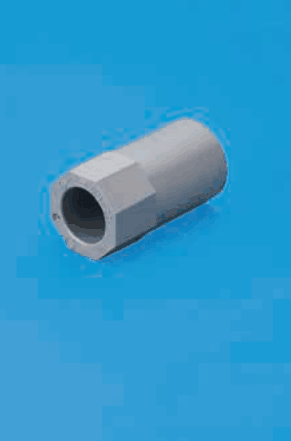

✓ これが正解ニ灰色の部品で，片側が六角形で穴があき，もう片側が円筒形

解説

六角つきの灰色の継手は、この図の施工で使いません。

この問は、図の施工で一般的に使う部品を、写真の形から見分けます。この配線図には、PF22の電線管、傍記LDのライティングダクト、⑥の接地の記号が描かれています。

黒い細長い棒の上端に緑色の線が付いたものは、先のとがった接地極（接地線付き）の形で、⑥の接地工事に使えます。白い細長い角形で端に差込み部のある部品は、ライティングダクトに関する部品とみられます。暗い灰色で外周に縦の溝がある筒形の部品は、合成樹脂製可とう電線管をつなぐ継手とみられ、PF22に使えます。

残る、灰色で片側が六角形で穴があき、もう片側が円筒形の部品は、電線管の接続に使う別の部品に見えますが、図に描かれた電線管はPF22の合成樹脂製可とう電線管だけで、それとは別の管の傍記がありません。そのため、この図では使われないと考えます。

よって、六角形と円筒形をもつ灰色の部品が正解です。覚え方は、傍記のPF・LDや接地の記号から、必要な部品を逆に考えることです。

ほかの選択肢の解説

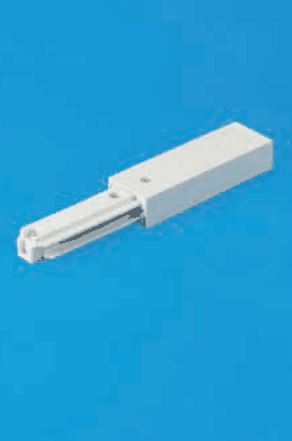

イ白色の細長い角形の部品で，片方の端に細い差込み部がある：白くて細長い角形の部品は、片端が差込み部になっており、ライティングダクトまわりの部品に見えます。図に傍記LDの設備があるため、使われうる側です。

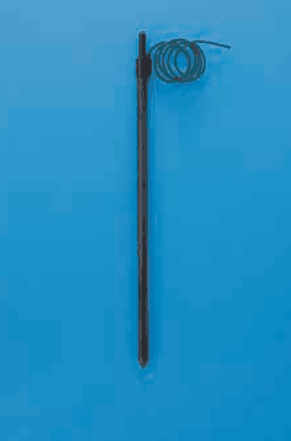

ロ黒色の細長い棒で，上端に緑色の線が輪状に巻かれて付いている：黒い細長い棒の上端に緑色の線が巻かれたものは、接地線の付いた接地極に見えます。⑥の接地工事の部分に使うものなので、図に使われる部品です。

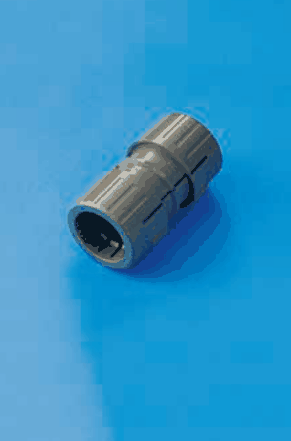

ハ暗い灰色の筒形の部品で，端が開口し，外周に縦の溝がある：暗い灰色で端が開口し、外周に縦の溝がある筒形の部品は、合成樹脂製可とう電線管用の継手に見えます。図にはPF22があり、管をつなぐときに使うため、使われる部品です。
