2019年度下期第二種電気工事士筆記試験（電気技術者試験センター）問42

✓ これが正解ロ

解説

⑫は電源線だけの2心なので、灰色の平形2心を選びます。

この問は、ケーブルの種類と心線数の選び方で判断します。屋内配線は、特記が無ければ、600Vビニル絶縁ビニルシースケーブル平形（VVF）を使います。VVFは外装が平たく、中に絶縁電線が2本または3本入っています。

⑫は、台所のボックス⑪から、流し台にある長方形の照明器具（傍記P）へ向かう線です。傍記Pはプルスイッチで、引きひもで入り切りするスイッチが器具自身に付いています。そのため、壁などに別のスイッチを置く必要がありません。電源の白線と黒線の2本が届けば足りるので、心線数は最少の2です。

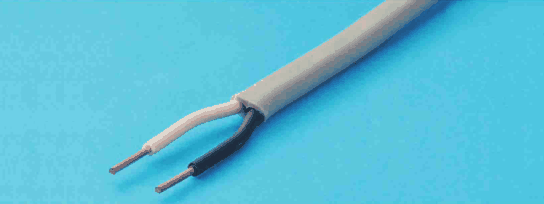

写真では、外装が平たく、白と黒の2本の線が出ているものを探します。灰色で平たい外装から白と黒の2本が出ている肢が合います。覚え方は、器具にスイッチが付いていれば2心、別にスイッチがあれば3心です。

ほかの選択肢の解説

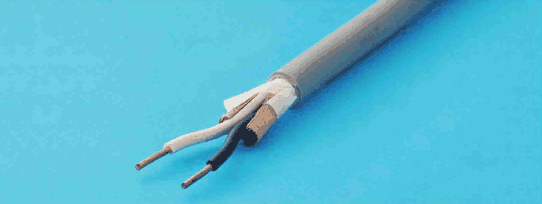

• イ灰色の丸い外装のケーブル。外装の中から白と黒の2本の絶縁電線と，紙のような介在物が出ている：外装が丸く、中に紙のような介在物が見えるケーブルです。心線は2本で本数は合いますが、この問の屋内配線は平たい外装のVVFなので、形が違い、選べません。

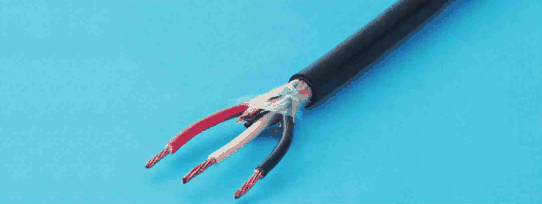

• ハ黒色の丸い外装のケーブル。外装の中から赤・白・黒の3本の絶縁電線が出ていて，心線はより線：黒い丸形の外装から、赤・白・黒の3本が出ていて、心線がより線のケーブルです。心線が3本あり、最少の2本で足りる⑫の条件に合いません。平たいVVFでもありません。

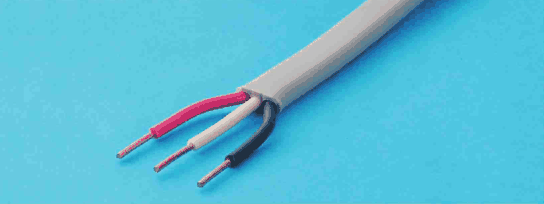

• ニ…赤・白・黒の3本の絶縁電線が出ている：外装は平たいVVFですが、赤・白・黒の3本が出ている3心です。⑫の照明器具は自身にスイッチが付いているので3本目は要らず、心線数が最少になりません。
