令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問42
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑫で示す部分の配線工事に必要なケーブルは。ただし，使用するケーブルの心線数は最少とする。

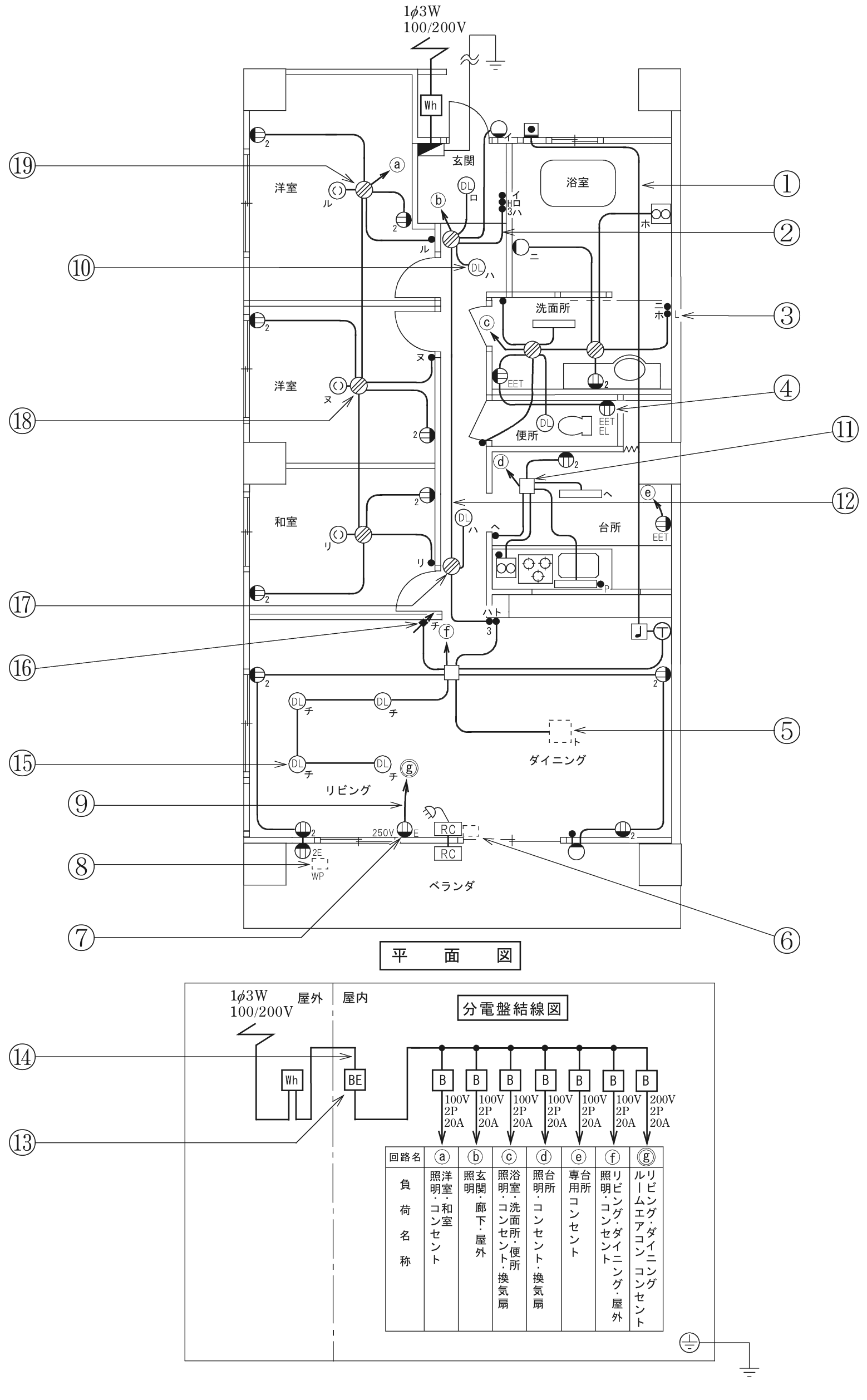

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢(答え)の写真にある点滅器は，特記のある場合を除き「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．図記号で示す一般用照明にはLED 照明器具を使用することとし，選択肢(答え)の写真にある照明器具は，すべてLED 照明器具とする。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ハ
解説

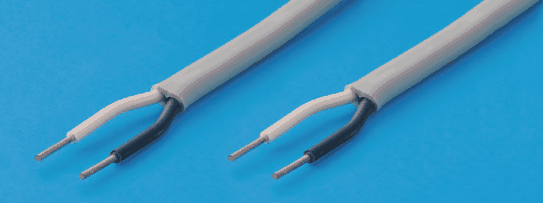

⑫は、2心のケーブル2本です。
配線図で、ボックスと別のボックスを結ぶ線が何本のケーブルでできているかは、心線数が最少になるように、通す電線の本数から考えます。VVF（ビニル絶縁ビニルシースケーブル平形）は、2心と3心があり、中の電線の色は、白と黒（2心）、または赤・白・黒（3心）です。
⑫は、玄関のジョイントボックスと、廊下のジョイントボックスを結ぶ区間です。回路bの、3路スイッチで入り切りするダウンライトは、玄関側の3路スイッチと、廊下の奥のリビング入口側の3路スイッチの2か所で入り切りし、2つのボックスの近くに1灯ずつあります。②の本数を最少にしたときと同じく、玄関側の3路スイッチの0の端子を電源側とすると、⑫を通るのは、接地側の白線1本、2つの3路スイッチをつなぐ渡り線2本、リビング入口側の3路スイッチの0の端子から玄関側のダウンライトへ戻る線1本の、計4本です。
4本なので、2心のケーブル2本で足り、3心のケーブルは使いません。覚え方は、通す電線の本数を先に数えてから、ケーブルの組合せを決める、です。
ほかの選択肢の解説

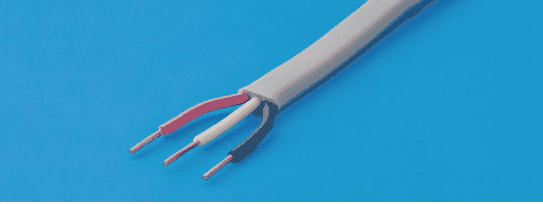

- イ灰色の平形ケーブル1本。被覆をはいだ心線は赤・白・黒の3本：3心ケーブル1本では通せる電線が3本です。この区間には、接地側の白線、3路スイッチの渡り線2本、照明へ戻る線の計4本を通す必要があり、1本では足りません。

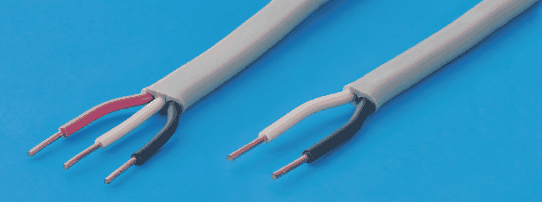

- ロ…1本は心線が赤・白・黒の3本，もう1本は心線が白・黒の2本：3心と2心を1本ずつにすると、心線は合計5本になります。必要なのは4本なので、1本余分です。心線数を最少にするという設問の条件に合わないため、正しくありません。

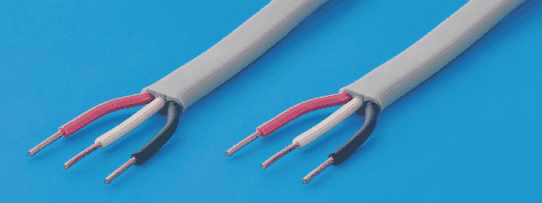

- ニ…どちらも心線は赤・白・黒の3本：3心を2本使うと、心線は合計6本になり、必要な4本より2本多くなります。余る赤線を使う接続がこの区間にはなく、心線数が最少という条件に反するので、正しくありません。
出典：令和8年度上期第二種電気工事士学科試験 問42（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
