2019年度下期第二種電気工事士筆記試験（電気技術者試験センター）問41

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑪で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図，下は分電盤結線図。平面図の配線はすべて実線で，洋室2室・和室・玄関・浴室・洗面所・便所・台所・リビング・ダイニング・ベランダがある。上の外から1φ3W 100/200Vの引込みが玄関の左上のWhの記号（①）を経て玄関の壁の黒く塗った三角形の分電盤の記号に至り，その右に波線の記号を経て接地の記号へ至る線がある。玄関の右上の壁に照明器具の記号（傍記イ）と四角の中に黒丸の記号があり，四角の中に黒丸の記号から細い線が浴室の右側を下ってリビングの右上の四角の中に音符の記号に至り，その右に丸の中にTの記号がある（②は浴室の右側のこの細い線）。玄関にDL（傍記ロ），玄関と浴室の間の壁に縦に並んだ黒丸の点滅器（傍記イ・Hロ・3ハ），廊下にDL（傍記ハ）2個（⑩は上のDLの記号）がある。洋室・洋室・和室にはそれぞれ丸の中に丸括弧の形の記号（傍記ル・ヌ・リ）と傍記2のコンセント2個と黒丸の点滅器（傍記ル・ヌ・リ）があり，それぞれの斜線の入った円のボックスに配線が集まる（⑲は上の洋室のボックスで回路ⓐの矢印が出る，⑱は中の洋室のボックス，⑰は和室のボックス）。廊下にも斜線の入った円のボックスが2個あり，上のものから回路ⓑの矢印が出る。浴室に壁付の照明器具（傍記ニ）と四角の中に丸2つの換気扇の記号（傍記ホ），浴室の右の壁に黒丸の点滅器2個（傍記ニ・ホ）があり，③はその右の傍記L。洗面所に斜線の入った円のボックス2個（左のものから回路ⓒの矢印），傍記EETのコンセント，傍記2のコンセントがあり，便所にDLと，④の傍記EET ELのコンセントがある。台所に四角いボックス（⑪，回路ⓓの矢印が出る），傍記2のコンセント，長方形の照明器具（傍記ヘ），黒丸の点滅器（傍記ヘ），流し台の左端に四角の中に丸2つの換気扇の記号（左上に黒丸），回路ⓔの傍記EETのコンセントがあり，⑫は⑪のボックスから下って流し台の長方形の照明器具に至る配線，⑬はその流し台の長方形の照明器具（右に黒丸と傍記P）。リビングとダイニングの間に四角いボックス（回路ⓕの矢印）があり，リビングにCHの照明器具（傍記チ），ダイニングに破線の四角（傍記ト，⑤），廊下からリビングへの入口に黒丸の点滅器2個（傍記ハ・ト，3），⑯はリビングの入口の黒丸に斜めの矢印の付いた点滅器の記号（傍記チ），傍記2のコンセント4個がある。ベランダ側の壁に⑦の傍記250V Eのコンセントがあり，そこから回路ⓖへ上る配線（⑧⑨），プラグの記号，壁の内側のRCの記号とその右の破線の小さな四角（⑥），壁の外のRCの記号，ベランダの傍記WPのコンセント，ベランダの右の照明器具と黒丸の点滅器がある。分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBEに至り（⑮はWhからBEへ入る配線，⑭はBEの記号），Bを経て100V 2P 20Aの回路ⓐ〜ⓕと200V 2P 20Aの回路ⓖに分かれる。負荷名称はⓐ洋室・和室照明・コンセント，ⓑ玄関・廊下・屋外照明，ⓒ浴室・洗面所・便所照明・コンセント・換気扇，ⓓ台所照明・コンセント・換気扇，ⓔ台所専用コンセント，ⓕリビング・ダイニング・屋外照明・コンセント，ⓖリビング・ダイニングルームエアコンコンセント。右下に接地の記号がある

〔配線図の前書き〕図は、鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にある点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

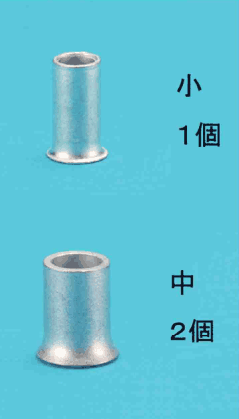

✓ これが正解イ上に細いリングスリーブと小１個の字，下に太いリングスリーブと中２個の字

解説

白5本・黒5本のつなぎは中2個、2本のつなぎは小1個です。

この問は、リングスリーブ（電線を重ねて圧着する筒状の金具）の大きさを、電線の太さと本数で選ぶ知識を使います。VVF1.6の電線だけなら、2本は小、3〜4本も小、5〜6本は中を使います。

⑪のボックスに集まるケーブルを図でたどると6本です。回路ⓓの電源側、コンセント、照明器具（傍記ヘ）、換気扇、スイッチ（傍記ヘ）、流し台の照明へ向かう⑫の6本です。ケーブルには白（接地側）と黒（非接地側）の線が入り、スイッチへ向かうケーブルは黒の2本です。

白線は、電源・コンセント・照明・換気扇・⑫の5本を1か所でつなぎます。黒線は、電源・コンセント・換気扇・⑫・スイッチの5本を1か所でつなぎます。残る、照明の黒線とスイッチからの戻り線の2本は別につなぎます。5本のつなぎが2か所で中2個、2本のつなぎが1か所で小1個なので、小1個・中2個です。検算は、5＋5＋2で電線12本分です。

ほかの選択肢の解説

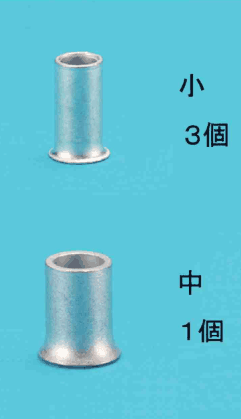

ロ…３個の字，下に太いリングスリーブと中１個の字：中が1個しかない点が合いません。5本をつなぐ箇所は白線側と黒線側の2か所あるため、中が2個要ります。小3個という数も、この図の接続からは導けません。

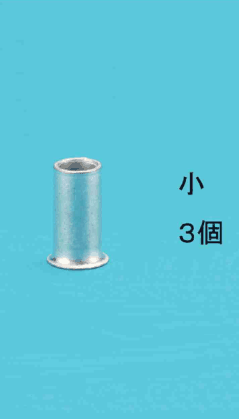

ハ…３個の字：小3個だけだと、5本をつなぐ箇所にも小を使うことになります。VVF1.6では、小で圧着できるのは4本までで、5本以上は中が必要なので、大きさが足りません。

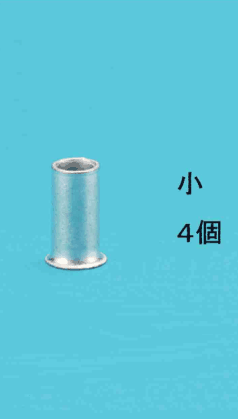

ニ…４個の字：小4個だけにすると、やはり5本のつなぎも小で圧着することになります。小の筒には1.6mmの電線が4本までしか入らないため、5本のつなぎ2か所を作れません。

この科目を演習で解くこの問題を記録に残す

出典：2019年度下期第二種電気工事士筆記試験問41（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
