2019年度下期第二種電気工事士筆記試験（電気技術者試験センター）問43

✓ これが正解ニ

解説

傍記Pの付く細長い器具は、引きひも付きの器具です。

この問は、配線図の照明器具の記号から、実際の器具を選ぶ問題です。⑬は、台所の流し台にある細長い長方形の記号で、そのわきに黒丸と傍記Pが付いています。長方形の記号は、細長い照明器具を表します。Pはプルスイッチ、つまり引きひもで入り切りするスイッチを表す傍記です。

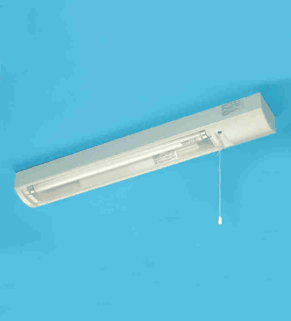

写真から、細長い形をしていて、下に管形のランプが見え、右端から引きひもが垂れ下がっている器具を探します。引きひもがプルスイッチにあたります。この条件に合うのは、細長い器具に引きひもが付いた写真です。

他の写真は、形や付属品が違います。丸い枠の中に反射板がある器具、コードでつり下がって傘が付いた器具、横長の半透明のカバーが付いた器具には、どれも引きひもが見えません。覚え方は、長方形は細長い器具、Pは引きひも、です。

ほかの選択肢の解説

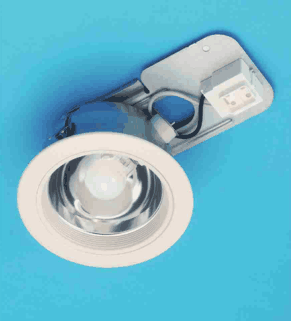

• イ白色の丸い枠の中に反射板のある器具で，横に取付け用の金具と端子台が付いている：白い丸い枠の中に反射板があり、横に金具と端子台が付いた器具は、長方形の記号が表す細長い形ではありません。引きひもも見えず、傍記Pにも合いません。

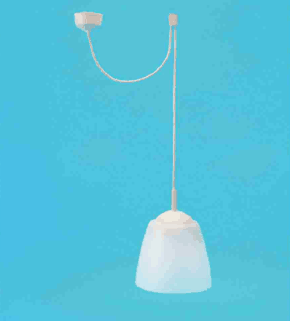

• ロ天井に付ける小さな白い部品から白いコードが垂れ下がり，その先に白い半透明のかさの付いた器具：天井の小さな部品からコードで吊り下がり、白い傘が付いた器具は、つり下げて使う形です。⑬の細長い長方形の記号とは形が違い、引きひもも付いていません。

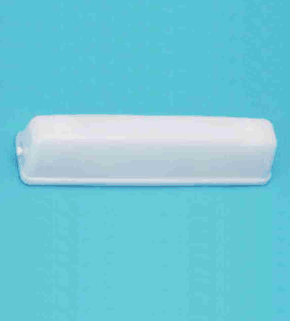

• ハ横長の白い半透明のカバーの付いた器具：横長で半透明のカバーが付いた器具は、形は横に長いものの、引きひもが見当たりません。傍記Pのプルスイッチにあたる部分が写真にないので、条件に合いません。
