令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問46
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑯で示す部分の配線工事に必要なケーブルは。ただし，心線数は最少とする。
〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ６．３路スイッチの記号「０」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ハ
解説
⑯は渡り線2本と白1本の3心で、VVF の3心です。
配線図の3路スイッチで1つの照明を2か所から操作する配線では、2つのスイッチの間を結ぶ線が3本必要です。⑯は、2階の階段の点滅器から、1階の階段の照明へ下りるケーブルです。
この部分の線を数えます。2階の3路スイッチと1階の3路スイッチの間を結ぶ渡り線が2本です。1階の階段の照明は、2階のジョイントボックスから接地側（白）の電源を受けるので、白の1本もこの部分を通ります。合計は2＋1で3本です。電圧側の線は2階の3路スイッチの0の端子に入るので、この部分には通りません。

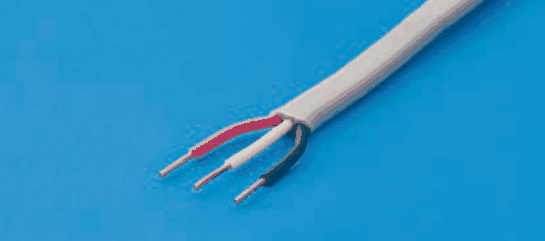

電灯回路はVVFによるケーブル工事なので、必要なケーブルはVVFの3心です。写真では、灰色の平たい被覆で、心線が赤・白・黒の3本のものです。
覚え方は、3路は渡り線2本＋照明に白、電灯回路は平形のVVFです。
ほかの選択肢の解説

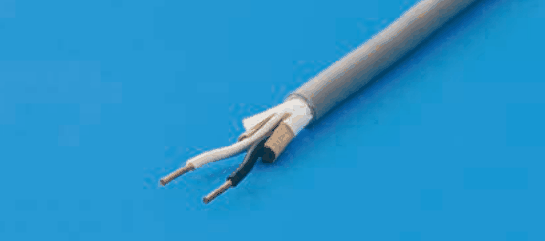

- イ灰色の丸い被覆のケーブル。被覆をはいだ中に白と黒の心線2本と，茶色のひも状の物がある：灰色の丸形で心線が2本のケーブルは、2心です。⑯には渡り線2本と白1本の3本が必要なので、心線の数が足りず、この部分の配線に使えません。

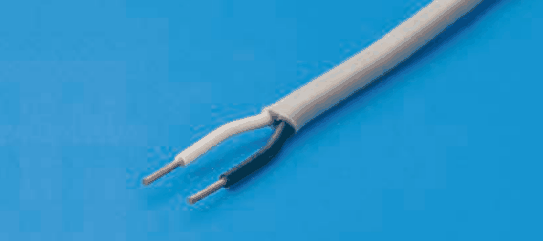

- ロ…白・黒の2本：灰色の平たいVVFで、心線が白と黒の2本です。平形のVVFという種類は合っていますが、3本の心線が必要な⑯には、2心では1本足りません。

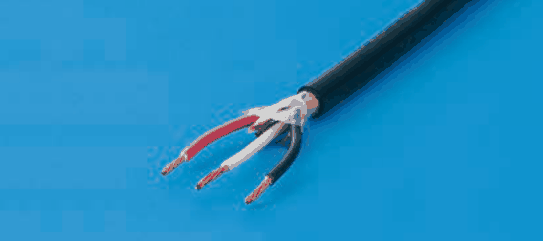

- ニ黒い丸い被覆のケーブル。心線は赤・白・黒の3本で，被覆の内側に透明なテープが巻かれている：黒い丸形で赤・白・黒の3心のケーブルは、心線の数は合っています。しかし注意書き1では、動力回路がCVで、電灯回路はVVFです。⑯は電灯回路なので、種類が違います。
出典：令和6年度下期第二種電気工事士学科試験 問46（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
