平成25年度下期第二種電気工事士筆記試験（電気技術者試験センター）問1

✓ これが正解ロ32

解説

並列部は2〔Ω〕、全電流8〔A〕で、電圧計は32〔V〕です。

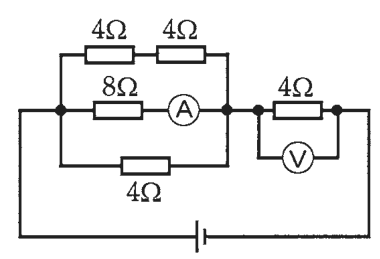

直流回路の合成抵抗と、オームの法則（電圧＝電流×抵抗）で判断します。電流計Ⓐは8〔Ω〕の抵抗の枝にだけ入っているので、その枝に流れる電流が2〔A〕だとわかります。

左の並列部分の電圧は、8〔Ω〕×2〔A〕＝16〔V〕です。並列の3つの枝には同じ16〔V〕がかかります。上の枝は4＋4＝8〔Ω〕なので16÷8＝2〔A〕、中の枝は2〔A〕、下の枝は4〔Ω〕なので16÷4＝4〔A〕で、全電流は2＋2＋4＝8〔A〕です。合成抵抗で確かめると、1/R＝1/8＋1/8＋1/4＝1/2より2〔Ω〕で、16÷2＝8〔A〕と一致します。

並列部分と右の4〔Ω〕は直列なので、同じ8〔A〕が右の4〔Ω〕を流れます。電圧計Ⓥはその4〔Ω〕の両端につながっているため、指示値は8〔A〕×4〔Ω〕＝32〔V〕です。電流計の値から枝の電圧、全電流、電圧計の順に求める、と覚えます。

ほかの選択肢の解説

• イ16：16〔V〕は並列部分にかかる電圧です。電圧計がつながっているのは右の4〔Ω〕の両端で、そこには全電流の8〔A〕が流れるため、16〔V〕にはなりません。
• ハ40：40〔V〕になるには、右の4〔Ω〕に10〔A〕が流れる必要があります。しかし並列の3つの枝を足しても8〔A〕にしかならず、この図からは出てこない値です。
• ニ48：48〔V〕は右の4〔Ω〕に12〔A〕が流れる場合の値です。並列部分の電流は2〔A〕と2〔A〕と4〔A〕で合計8〔A〕ですから、12〔A〕にはなりません。
